Przyłącze 90 stopni, 9/16"UNF-9/16"JIC

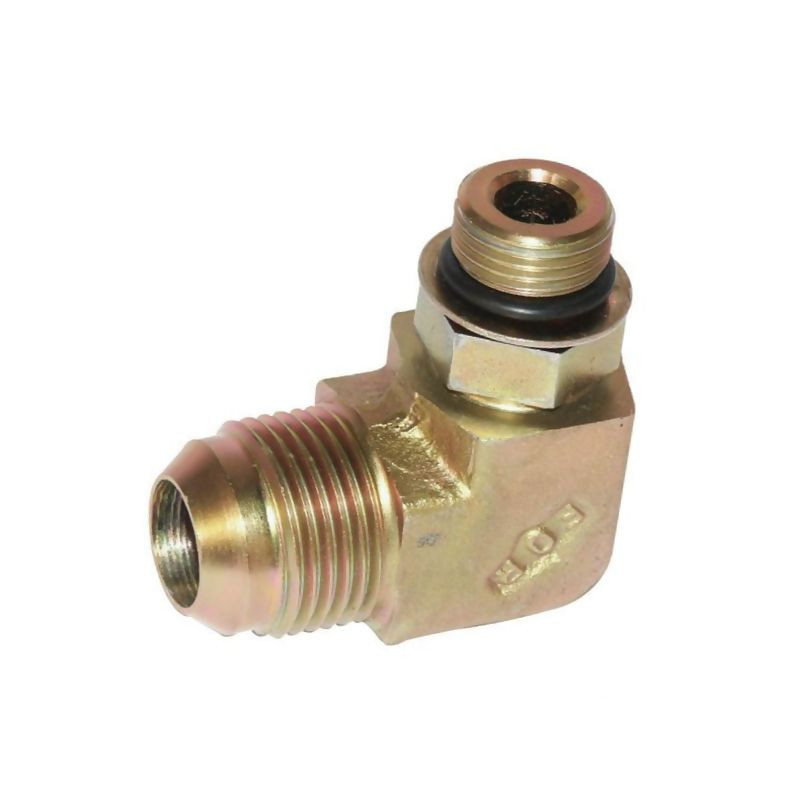

Kątowe przyłącze hydrauliczne Alfagomma 9/16" UNF-JIC

Prezentowane przyłącze kątowe 90° marki Alfagomma to precyzyjnie wykonany element instalacji hydraulicznej, zaprojektowany do pracy w systemach wysokociśnieniowych. Produkt o numerze katalogowym 1690909 (kod producenta KIU0909) stanowi niezawodne rozwiązanie dla instalatorów i serwisantów hydrauliki siłowej, wymagających trwałych i szczelnych połączeń w trudnych warunkach eksploatacyjnych.

Kluczową cechą tego złącza jest jego konstrukcja regulowana, która ułatwia montaż w przestrzeniach o ograniczonej dostępności oraz pozwala na precyzyjne dopasowanie kąta i pozycji podłączanego przewodu. Dzięki zastosowaniu kąta 90 stopni, element ten umożliwia efektywne prowadzenie węży lub rur hydraulicznych, zmieniając kierunek przepływu medium bez konieczności stosowania dodatkowych adapterów.

Specyfikacja techniczna i parametry pracy

Przyłącze zostało wykonane z wysokiej jakości stali, co gwarantuje odporność na obciążenia mechaniczne oraz deformacje. Powierzchnia elementu została poddana procesowi ocynkowania, co skutecznie chroni materiał przed korozją i wpływem czynników zewnętrznych, takich jak wilgoć czy oleje hydrauliczne.

Element charakteryzuje się imponującą wytrzymałością na ciśnienie, osiągając wartość nominalną aż 380 BAR. Dzięki temu znajduje zastosowanie w zaawansowanych układach hydraulicznych maszyn rolniczych, budowlanych oraz przemysłowych, gdzie stabilność połączenia jest krytyczna dla bezpieczeństwa i efektywności pracy.

Kompatybilność i wymiary

Złącze jest dedykowane do rur lub węży o średnicy 3/8 cala (ok. 10 mm). System uszczelniania opiera się na dwóch standardach, co zapewnia uniwersalność zastosowania:

• Strona JIC: uszczelnienie realizowane poprzez stożek zewnętrzny 74°.
• Strona UNF: uszczelnienie realizowane poprzez uszczelkę płaską.

Oba końce przyłącza posiadają gwint o rozmiarze 9/16 cala. Jest to typowe oznaczenie dla armatury serii PA, do której produkt jest bezpośrednio dopasowany.

Dane wymiarowe

Dla prawidłowego doboru elementu do istniejącej instalacji, kluczowe są następujące wymiary montażowe:

• L1 (długość mocowania do linii środkowej): 27 mm
• L2 (długość drugiego mocowania do linii środkowej): 31,5 mm

Dzięki kompaktowej budowie i precyzyjnym wymiarom, przyłącze Alfagomma 1690909 pozwala na zachowanie porządku w wiązce przewodów hydraulicznych, minimalizując ryzyko przetarć i uszkodzeń mechanicznych podczas pracy maszyny.
