Przyłącze 90 stopni, 3/4"UNF-3/4"JIC

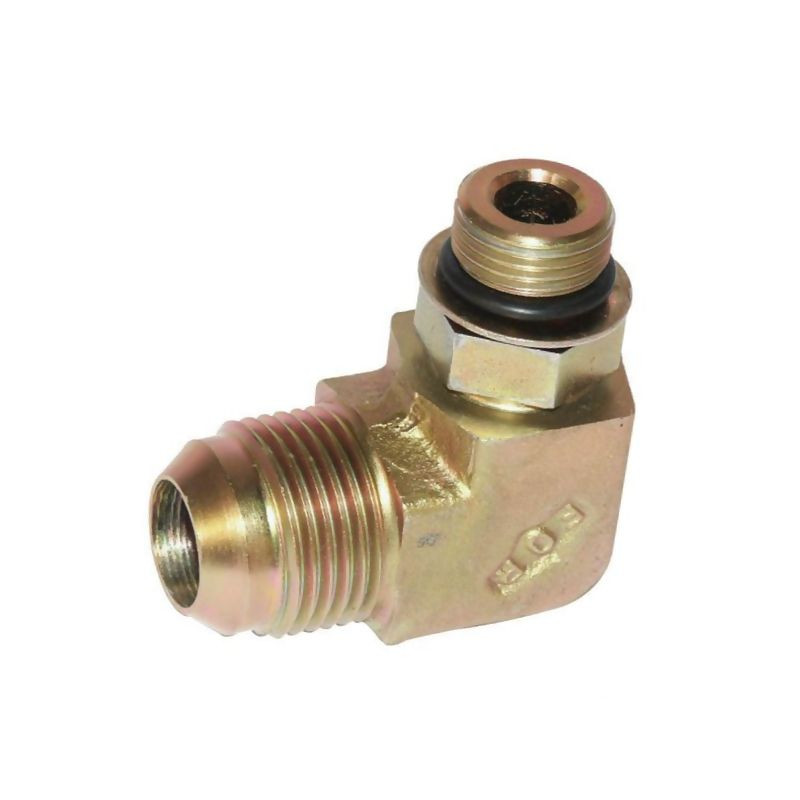

Kątowe przyłącze hydrauliczne Alfagomma 3/4" UNF – 3/4" JIC

Prezentowane przyłącze kątowe 90° marki Alfagomma to precyzyjny element instalacji hydraulicznej, zaprojektowany do pracy w wymagających warunkach ciśnieniowych. Produkt o numerze katalogowym 1691212 (kod producenta KIU1212) umożliwia bezpieczne i szczelne połączenie rur lub węży hydraulicznych z armaturą, zapewniając zmianę kierunku przepływu medium pod kątem prostym. Dzięki zastosowaniu wysokiej jakości stali oraz odpowiedniej obróbce powierzchniowej, złączka charakteryzuje się wysoką odpornością na korozję i uszkodzenia mechaniczne.

Zastosowanie i kompatybilność

Złączka została zaprojektowana do współpracy z rurami lub wężami hydraulicznymi o średnicy 1/2 cala (odpowiadającej 12 mm). Jest to element kluczowy w systemach, gdzie przestrzeń montażowa wymaga kompaktowych rozwiązań kątowych. Przyłącze idealnie pasuje do armatury serii PA, co czyni je uniwersalnym komponentem w wielu maszynach rolniczych, budowlanych oraz przemysłowych.

Kluczową cechą tego elementu jest hybrydowa konstrukcja gwintów, która pozwala na łączenie różnych standardów armatury:

• Strona F1 (Gwint złącza): 3/4 cala JIC (Joint Industry Committee), zgodny z normą UNF. Uszczelnienie realizowane jest poprzez stożek zewnętrzny 74°, co jest standardem w systemach JIC, zapewniającym metaliczne uszczelnienie bez potrzeby stosowania dodatkowych uszczelek elastomerowych na samej końcówce stożkowej.
• Strona F2 (Gwint przyłącza): 3/4 cala UNF (Unified National Fine). W tym miejscu uszczelnienie odbywa się za pomocą uszczelki płaskiej, co jest typowe dla połączeń gwintowanych prostych w standardzie UNF/SAE.

Parametry techniczne i wytrzymałość

Produkt wykonany jest ze stali, co gwarantuje sztywność konstrukcji i odporność na wysokie obciążenia. Powierzchnia złączki została poddana procesowi ocynkowania, co stanowi skuteczną barierę ochronną przed wilgocią, olejami hydraulicznymi i czynnikami atmosferycznymi. Jest to szczególnie istotne w aplikacjach zewnętrznych, takich jak maszyny rolnicze czy sprzęt budowlany eksploatowany w trudnych warunkach.

Złączka charakteryzuje się wysokim ciśnieniem nominalnym wynoszącym aż 340 BAR. Taki parametr świadczy o jej przeznaczeniu do układów hydraulicznych wysokiego ciśnienia, gdzie niezawodność połączeń jest krytyczna dla bezpieczeństwa obsługi i ciągłości pracy maszyny.

Wymiary montażowe

Dla prawidłowego doboru i montażu kluczowe są wymiary konstrukcyjne złączki, które określają jej gabaryty w przestrzeni roboczej:

• L1 (Długość mocowania do linii środkowej): 31,5 mm – odległość od osi gwintu JIC do osi złączki.
• L2 (Długość drugiego mocowania do linii środkowej): 36,5 mm – odległość od osi gwintu UNF do osi złączki.

Precyzyjne wykonanie gwintów UNF/JIC oraz zachowanie rygorystycznych tolerancji wymiarowych zapewnia łatwy montaż i eliminuje ryzyko przecieków na połączeniach. Przyłącze Alfagomma 1691212 to rozwiązanie dla profesjonalistów szukających trwałych i certyfikowanych komponentów do hydrauliki siłowej.
