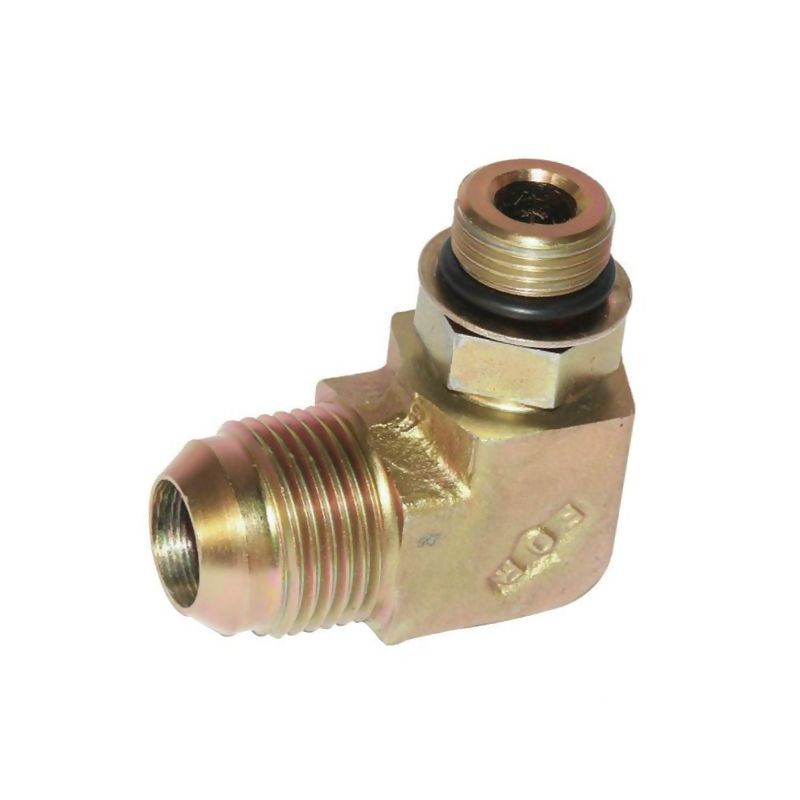

Przyłącze 90 stopni, 7/8"UNF-1i1/16"JIC

Profesjonalne przyłącze kątowe 90° Alfagomma – precyzja i wytrzymałość

Prezentowane przyłącze hydrauliczne marki Alfagomma to wysokiej jakości element instalacji rurowych, zaprojektowany z myślą o wymagających zastosowaniach w przemyśle i hydraulice siłowej. Produkt oznaczony indeksem 1691714 (referencja dostawcy KIU1714) stanowi niezawodne rozwiązanie tam, gdzie konieczne jest zmiany kierunku prowadzenia przewodu pod kątem prostym, przy jednoczesnym zachowaniu szczelności i odporności na wysokie ciśnienia.

Kluczową cechą tego złącza jest jego konstrukcja regulowana, co ułatwia montaż w ciasnych przestrzeniach oraz pozwala na precyzyjne dopasowanie kąta obrotu armatury względem linii hydraulicznej. Wykonanie ze stali ocynkowanej zapewnia doskonałą ochronę przed korozją oraz uszkodzeniami mechanicznymi, wydłużając żywotność komponentu nawet w trudnych warunkach eksploatacyjnych.

Specyfikacja techniczna i parametry przyłącza

Przyłącze charakteryzuje się hybrydową konstrukcją gwintów, łączącą standardy JIC oraz UNF, co czyni je uniwersalnym elementem w systemach mieszanych. Poniżej znajdują się szczegółowe dane techniczne potwierdzające kompatybilność i wydajność produktu:

• Typ przyłącza: Kątowe 90 stopni, złączka regulowana.
• Materiał wykonania: Stal ocynkowana, zapewniająca odporność na czynniki zewnętrzne.
• Przeznaczony przewód: Rura o średnicy 3/4 cala (odpowiednik 18 mm).
• Gwint F1 (strona złącza): 1 1/16 cala, standard JIC/UNF.
• Gwint F2 (strona przyłącza): 7/8 cala, standard UNF.
• Ciśnienie nominalne: Do 280 BAR, co predysponuje produkt do pracy w układach wysokociśnieniowych.
• System uszczelniania: Podwójny mechanizm – stożek zewnętrzny 74° (standard JIC) oraz uszczelka płaska (standard UNF), gwarantujący hermetyczność połączenia.

Wymiary montażowe

Dla prawidłowego zaprojektowania rozstawu elementów w maszynie lub instalacji, kluczowe są precyzyjne wymiary geometryczne złączki:

• L1 (Długość do linii środkowej mocowania): 42 mm.
• L2 (Długość drugiego mocowania do linii środkowej): 45,5 mm.

Zastosowanie i kompatybilność

Przyłącze Alfagomma 1691714 jest dedykowane do współpracy z rurami sztywnymi lub wężami hydraulicznymi wyposażonymi w armaturę serii PA. Dzięki zastosowaniu gwintów UNF oraz JIC, element ten znajduje szerokie zastosowanie w maszynach rolniczych, budowlanych oraz w przemyśle ciężkim, gdzie wymagana jest wysoka kultura pracy układu hydraulicznego. Regulowany charakter złączki pozwala na niwelowanie niewielkich niedokładności montażowych, co jest istotne przy serwisowaniu istniejących instalacji.

Ocynkowana powierzchnia nie tylko estetycznie prezentuje się w nowych maszynach, ale przede wszystkim stanowi barierę dla wilgoci i chemikaliów, co jest kluczowe w aplikacjach zewnętrznych. Produkt jest nowy, fabrycznie zapakowany i gotowy do bezpośredniego montażu.
