Przyłącze 90 stopni, 7/8"UNF-7/8"JIC

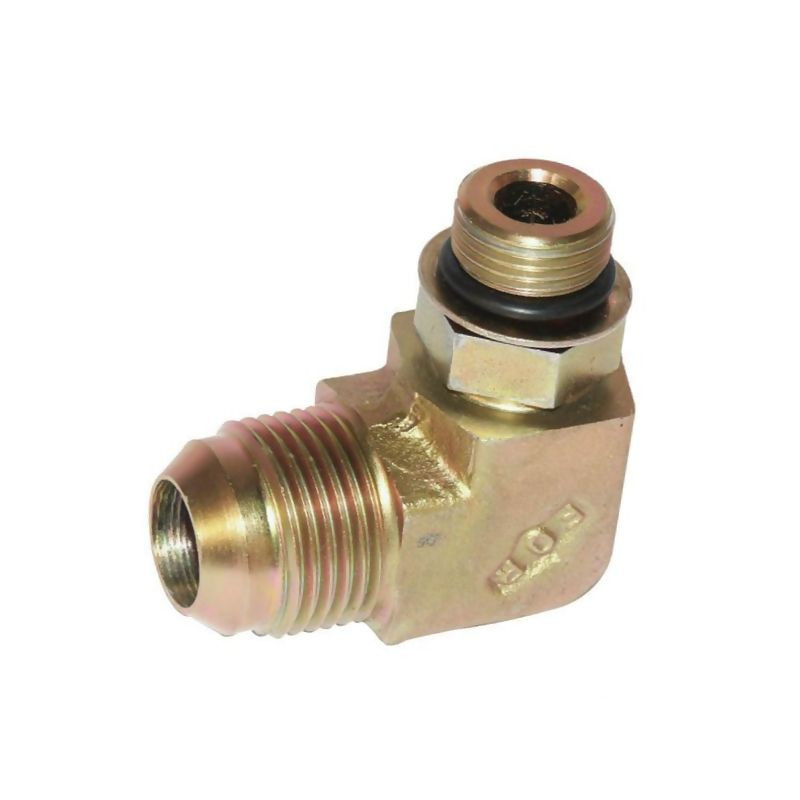

Kątowe przyłącze hydrauliczne Alfagomma 7/8" UNF x 7/8" JIC

Prezentowane przyłącze kątowe 90 stopni marki Alfagomma to precyzyjny element instalacji hydraulicznych, zaprojektowany do łączenia rur lub węży z armaturą serii PA. Produkt oznaczony indeksem 1691414 (numer dostawcy KIU1414) charakteryzuje się wysoką wytrzymałością i odpornością na ekstremalne warunki pracy, co czyni go niezawodnym wyborem w zastosowaniach przemysłowych, rolniczych oraz motoryzacyjnych.

Konstrukcja i materiały wykonania

Element wykonany jest z wysokiej jakości stali, poddanej procesowi ocynkowania. Taka obróbka powierzchniowa zapewnia skuteczną ochronę przed korozją oraz czynnikami zewnętrznymi, wydłużając żywotność komponentu nawet w trudnych środowiskach pracy. Solidna konstrukcja gwarantuje szczelność połączenia oraz stabilność podczas pracy pod wysokim ciśnieniem.

Kluczowym aspektem technicznym jest zastosowanie dwóch różnych standardów uszczelniania na końcach przyłącza:

• Strona JIC: Wykorzystuje stożek zewnętrzny 74°, co jest standardem w połączeniach typu JIC (Joint Industry Conference), zapewniającym metaliczne uszczelnienie.
• Strona UNF: Zastosowano uszczelkę płaską, typową dla połączeń gwintowanych UNF (Unified National Fine), co ułatwia montaż i zapewnia szczelność na płaskiej powierzchni.

Parametry techniczne i wymiary

Przyłącze jest dedykowane do przewodów o średnicy zewnętrznej 5/8 cala (odpowiadającej 14 mm). Dzięki kątowemu ukształtowaniu (90 stopni) umożliwia prowadzenie instalacji w miejscach o ograniczonej przestrzeni, pozwalając na optymalne rozmieszczenie węży hydraulicznych.

Zgodnie z danymi producenta, element ten osiąga ciśnienie nominalne na poziomie 280 BAR, co kwalifikuje go do zastosowań w systemach wysokiego ciśnienia. Precyzyjne wykonanie gwintów zapewnia łatwy montaż bez konieczności stosowania nadmiernych sił, co minimalizuje ryzyko uszkodzenia gwintu podczas instalacji.

Główne cechy produktu:

• Producent: Alfagomma – uznany dostawca rozwiązań hydraulicznych.
• Kąt przyłącza: 90 stopni (kątowe).
• Gwint F1 (UNF/JIC): 7/8 cala.
• Gwint F2 (UNF): 7/8 cala.
• Średnica przewodu: 14 mm (5/8 cala).
• Ciśnienie nominalne: 280 BAR.
• Materiał: Stal ocynkowana.
• Długość L1 (mocowanie do linii środkowej): 36,5 mm.
• Długość L2 (drugie mocowanie do linii środkowej): 43 mm.

Przyłącze Alfagomma 1691414 to profesjonalne rozwiązanie dla serwisów hydrauliki siłowej, warsztatów mechanicznych oraz branży rolniczej, gdzie wymagana jest niezawodność i precyzja wykonania. Produkt sprzedawany jest pojedynczo (sztuka).
