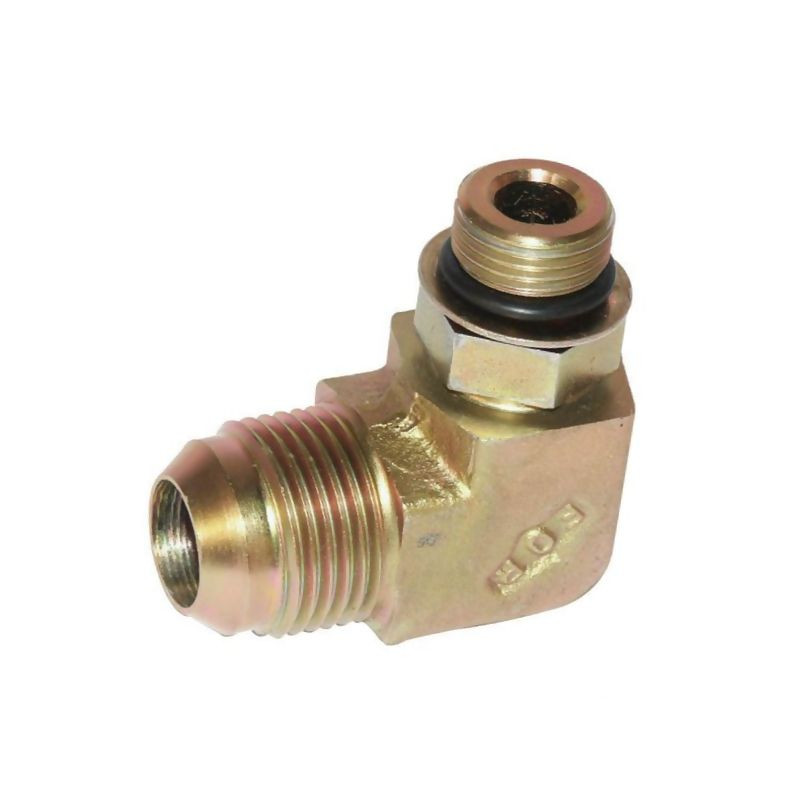

Przyłącze 90 stopni, 1i5/16"UNF-1i5/16"JIC

Profesjonalne przyłącze hydrauliczne kątowe 90° Alfagomma

Prezentowane przyłącze hydrauliczne marki Alfagomma to wysokiej jakości element instalacji, zaprojektowany z myślą o wymagających zastosowaniach w branży rolniczej, budowlanej oraz przemysłowej. Produkt o indeksie 1692121 (referencja dostawcy KIU2121) stanowi niezawodne rozwiązanie tam, gdzie konieczne jest wykonanie skrętu przewodu pod kątem prostym, zachowując jednocześnie pełną szczelność i odporność na wysokie ciśnienie robocze.

Kluczową cechą tego elementu jest jego konstrukcja jako złącza regulowanego, co ułatwia montaż w ciasnych przestrzeniach maszyn i urządzeń. Przyłącze wykonane jest z wytrzymałej stali, poddanej procesowi ocynkowania, co zapewnia skuteczną ochronę przed korozją i wydłuża żywotność komponentu w trudnych warunkach eksploatacyjnych.

Specyfikacja techniczna i kompatybilność

Przyłącze charakteryzuje się precyzyjnie wykonanymi gwintami, zapewniającymi idealne dopasowanie do armatury serii PA oraz rur o średnicy 1 cala (25 mm). Konstrukcja opiera się na dwóch różnych standardach uszczelniania, co jest typowe dla przejść między systemami lub specyficznymi wymaganiami producentów maszyn.

• Typ przyłącza: Kątowe 90 stopni
• Gwint przyłącza (F2): 1 5/16 cala UNF (z uszczelką płaską)
• Gwint złącza (F1): 1 5/16 cala JIC (uszczelnienie stożkiem zewnętrznym 74°)
• Średnica rury: 1 cal (25 mm)
• Ciśnienie nominalne: 190 BAR
• Materiał: Stal ocynkowana

Wymiary montażowe

Dla prawidłowego doboru elementu do istniejącej instalacji kluczowe są wymiary geometryczne, które wpływają na przestrzeń zajmowaną przez przyłącze po montażu. Producent podaje następujące wartości dla linii środkowych mocowań:

• L1 (Długość mocowania do linii środkowej): 46 mm
• L2 (Długość drugiego mocowania do linii środkowej): 52 mm

Dzięki zastosowaniu uszczelnienia JIC po stronie stożka 74° oraz UNF z uszczelką płaską po drugiej stronie, przyłącze to oferuje uniwersalność w łączeniu różnych typów węży hydraulicznych i rur sztywnych. Wysokie ciśnienie nominalne rzędu 190 BAR pozwala na stosowanie tego elementu w układach hydraulicznych o średniej i wysokiej wydajności, takich jak układy sterowania w ciągnikach rolniczych, koparkach czy prasach.

Zastosowanie i korzyści

Wybór przyłącza Alfagomma KIU2121 gwarantuje bezpieczeństwo pracy układu hydraulicznego. Sztywna, stalowa konstrukcja odporna jest na wibracje i obciążenia dynamiczne, które są nieodłącznym elementem pracy maszyn mobilnych. Ocynkowana powierzchnia dodatkowo chroni przed działaniem wilgoci, błota i chemii rolnej.

Element ten jest idealnym zamiennikiem w przypadku awarii oryginalnych przyłączy lub podczas modernizacji istniejących instalacji, gdzie wymagana jest zmiana kierunku prowadzenia przewodu hydraulicznego o 90 stopni bez utraty parametrów przepływu i ciśnienia.
