Przyłącze 90 stopni, 7/8"UNF-3/4"JIC

Profesjonalne przyłącze kątowe 90° Alfagomma – precyzja i wytrzymałość

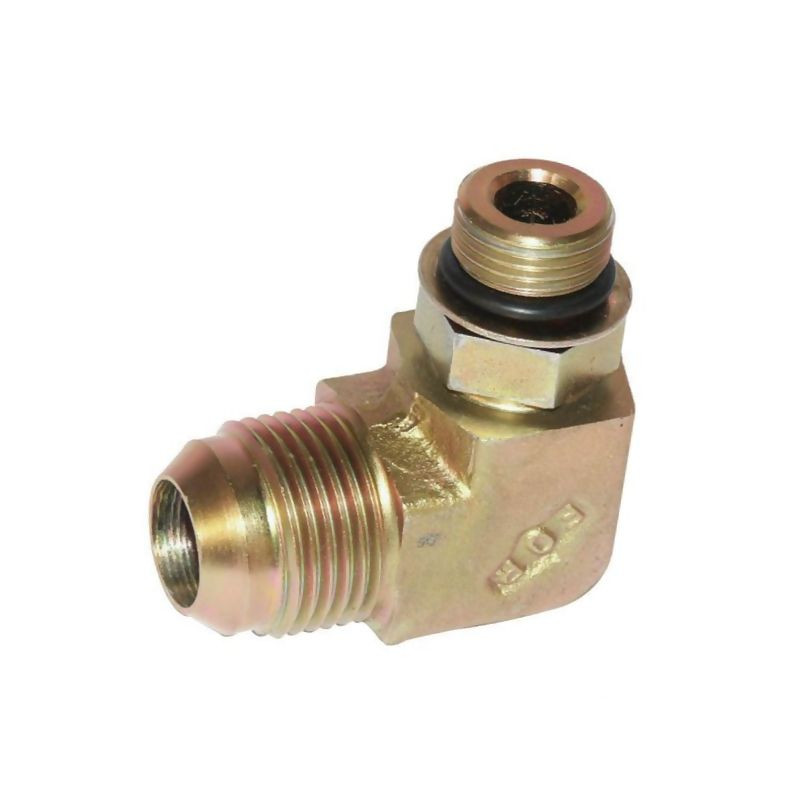

Przedstawiamy wysokiej jakości przyłącze hydrauliczne marki Alfagomma, oznaczone indeksem 1691214 oraz symbolem producenta KIU1214. Jest to element kluczowy w systemach przesyłu cieczy pod wysokim ciśnieniem, zaprojektowany z myślą o niezawodnej pracy w wymagających warunkach przemysłowych, rolniczych oraz motoryzacyjnych. Produkt stanowi złącze regulowane o kącie 90 stopni, co umożliwia elastyczne prowadzenie przewodów hydraulicznych w ciasnych przestrzeniach maszyn i urządzeń.

Konstrukcja i materiały wykonania

Przyłącze wykonano z wytrzymałej stali, co gwarantuje odporność na uszkodzenia mechaniczne oraz długotrwałą eksploatację. Powierzchnia elementu została poddana procesowi ocynkowania, co skutecznie chroni metal przed korozją i wpływem czynników zewnętrznych, takich jak wilgoć czy zmienne warunki atmosferyczne. Taka obróbka powierzchniowa jest standardem w branży hydraulicznej, zapewniając estetyczny wygląd i trwałość połączenia przez lata.

Kluczowym aspektem konstrukcyjnym jest zastosowanie dwóch różnych typów uszczelnień na końcach złączki, co pozwala na kompatybilność z różnymi standardami armatury:

• Strona F1 (3/4 cala) wykorzystuje standard JIC (Joint Industry Conference), gdzie uszczelnienie realizowane jest poprzez stożek zewnętrzny o kącie 74°.
• Strona F2 (7/8 cala) oparta jest na gwincie UNF z uszczelką płaską.

Parametry techniczne i wymiary

Element ten charakteryzuje się imponującą wytrzymałością na ciśnienie, wynoszącą aż 340 BAR. Dzięki temu znajduje zastosowanie w układach hydraulicznych pracujących pod dużym obciążeniem. Przyłącze jest dedykowane do rur lub węży o średnicy 1/2 cala, co odpowiada 12 mm średnicy przewodu. Precyzyjne wymiary pozwalają na idealne dopasowanie do istniejących instalacji:

• Długość L1 (mocowanie do linii środkowej od strony gwintu 3/4" JIC): 34 mm.
• Długość L2 (drugie mocowanie do linii środkowej od strony gwintu 7/8" UNF): 43 mm.
• Kąt załamania: 90 stopni.

Zastosowanie i kompatybilność

Przyłącze Alfagomma 1691214 jest idealnym rozwiązaniem dla serwisów hydraulicznych, warsztatów mechanicznych oraz gospodarstw rolniczych. Sprawdzi się jako zamiennik w maszynach rolniczych, koparkach, ładowarkach czy innych urządzeniach mobilnych, gdzie wymagane są pewne i szczelne połączenia kątowe. Produkt pasuje do armatury serii PA, co ułatwia jego integrację z istniejącymi systemami.

Dzięki zastosowaniu gwintów UNF oraz standardu JIC, złączka zapewnia hermetyczność bez konieczności stosowania dodatkowych uszczelniaczy w strefie stożka JIC, co przyspiesza montaż i redukuje ryzyko błędów instalacyjnych. Jest to produkt nowy, dostępny w sprzedaży jako pojedyncza sztuka, gotowy do natychmiastowego zastosowania w profesjonalnych naprawach i modernizacjach układów hydraulicznych.
