Przyłącze 90 stopni, 7/16"UNF-7/16"JIC

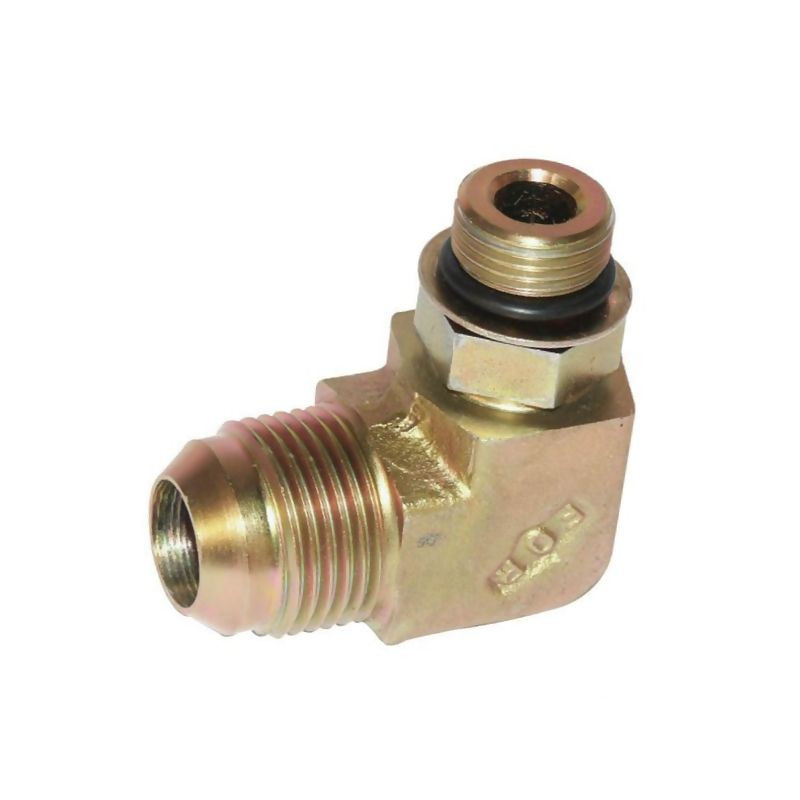

Kątowe przyłącze hydrauliczne Alfagomma 7/16" UNF - 7/16" JIC

Prezentowane przyłącze hydrauliczne marki Alfagomma to precyzyjnie wykonany element instalacji, przeznaczony do łączenia rur lub węży hydraulicznych pod kątem 90 stopni. Produkt oznaczony numerem katalogowym 1690707 (referencja dostawcy KIU0707) charakteryzuje się wysoką wytrzymałością mechaniczną oraz odpornością na ekstremalne warunki pracy, co jest kluczowe w zastosowaniach przemysłowych, rolniczych oraz w maszynach budowlanych.

Konstrukcja złącza opiera się na sprawdzonej technologii połączeń stożkowych JIC (Joint Industry Committee) oraz gwintowanych UNF (Unified National Fine). Dzięki zastosowaniu stali ocynkowanej, element ten zapewnia skuteczną ochronę przed korozją i długotrwałą bezawaryjną pracę nawet w środowisku o podwyższonej wilgotności lub narażonym na działanie czynników zewnętrznych.

Specyfikacja techniczna i budowa

Przyłącze zostało zaprojektowane jako złączka regulowana, co ułatwia montaż w ciasnych przestrzeniach i pozwala na precyzyjne ustawienie kierunku wyprowadzenia przewodu. Głównym materiałem wykonania jest stal, która poddana została procesowi ocynkowania, zwiększającemu jej trwałość i estetykę. Element ten współpracuje z armaturą serii PA, będąc integralną częścią systemów hydraulicznych wymagających wysokiej szczelności.

Kluczowym aspektem technicznym jest uszczelnienie. Strona JIC wykorzystuje zewnętrzny stożek o kącie 74°, który zapewnia metaliczne uszczelnienie bez konieczności stosowania dodatkowych uszczelek elastomerowych w samym złączu. Strona UNF natomiast posiada uszczelkę płaską, co gwarantuje hermetyczność połączenia gwintowego. Takie rozwiązanie konstrukcyjne pozwala na osiągnięcie wysokiego ciśnienia nominalnego wynoszącego aż 380 BAR.

Wymiary i parametry geometryczne

Dla zapewnienia poprawnego doboru elementu do istniejącej instalacji, kluczowe są precyzyjne wymiary montażowe. Przyłącze obsługuje przewody o średnicy zewnętrznej 6 mm (odpowiadające rurze 1/4 cala). Istotne są również odległości mocowań do linii środkowej, które wpływają na ergonomię montażu:

• L1 (Długość mocowania do linii środkowej): 22,5 mm
• L2 (Długość drugiego mocowania do linii środkowej): 26,0 mm

Oba końce przyłącza posiadają gwinty o rozmiarze 7/16 cala w standardzie UNF/JIC. Kątowe wykonanie (90 stopni) pozwala na optymalne poprowadzenie instalacji hydraulicznej, omijając przeszkody konstrukcyjne maszyny.

Zastosowanie i kompatybilność

Przyłącze Alfagomma 1690707 znajduje szerokie zastosowanie w układach hydraulicznych wymagających zmiany kierunku przepływu medium pod kątem prostym. Jest dedykowane do współpracy z rurami sztywnymi oraz wężami hydraulicznymi wyposażonymi w odpowiednią armaturę. Dzięki wysokiemu ciśnieniu nominalnemu (380 BAR), element ten sprawdza się w systemach wysokiego ciśnienia, takich jak układy sterowania w ciągnikach rolniczych, koparkach, prasach hydraulicznych czy innych maszynach przemysłowych.

Produkt jest nowy, fabrycznie zapakowany i gotowy do natychmiastowego montażu. Jego solidna konstrukcja i precyzja wykonania zgodnie ze standardami JIC i UNF gwarantują bezpieczeństwo eksploatacji układu hydraulicznego.
