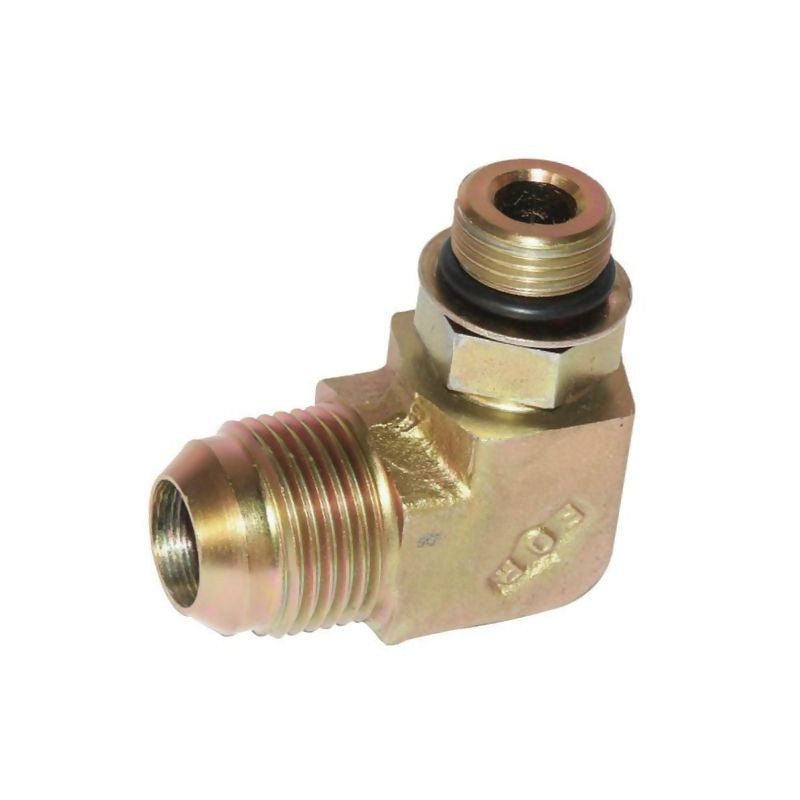

Przyłącze 90 stopni, 1i1/16"UNF-7/8"JIC

Kątowe przyłącze hydrauliczne Alfagomma 90° JIC/UNF

Prezentowane przyłącze hydrauliczne marki Alfagomma to wysokiej klasy element instalacji rurowych, zaprojektowany z myślą o systemach pracujących pod wysokim ciśnieniem. Produkt o numerze katalogowym 1691417 (referencja dostawcy KIU1417) stanowi kątową złączkę gwintowaną, umożliwiającą zmianę kierunku prowadzenia przewodu o 90 stopni. Jest to rozwiązanie dedykowane do rur lub węży z armaturą serii PA, zapewniające szczelność i trwałość w wymagających warunkach eksploatacji.

Kluczową cechą tego elementu jest zastosowanie dwóch różnych standardów gwintowania na końcach złączki, co pozwala na łączenie elementów o odmiennych specyfikacjach technicznych w jednym układzie hydraulicznym. Strona F1 wyposażona jest w gwint 7/8 cala w standardzie JIC (Joint Industry Committee), który odpowiada normie UNF i wykorzystuje uszczelnienie za pomocą stożka zewnętrznego pod kątem 74°. Strona F2 posiada gwint 1 1/16 cala w standardzie UNF (Unified National Fine), który współpracuje z uszczelką płaską. Taka konstrukcja zapewnia precyzyjne dopasowanie i minimalizuje ryzyko wycieków.

Zastosowanie i kompatybilność

Przyłącze jest przeznaczone do pracy z przewodami hydraulicznymi o średnicy 5/8 cala, co odpowiada wymiarowi 14 mm. Dzięki swojej budowie znajduje zastosowanie w maszynach rolniczych, budowlanych oraz w przemyśle, gdzie niezbędna jest niezawodna transmisja cieczy roboczych pod wysokim ciśnieniem. Element ten jest szczególnie polecany do systemów, w których przestrzeń montażowa wymusza stosowanie kształtek kątowych, pozwalających na optymalne poprowadzenie instalacji bez konieczności gięcia przewodów pod ostrymi kątami, co mogłoby osłabić ich strukturę.

Parametry techniczne i wytrzymałość

Złączka wykonana jest ze stali, co gwarantuje jej wysoką odporność na obciążenia mechaniczne oraz deformacje. Powierzchnia elementu została poddana procesowi ocynkowania, co stanowi skuteczną barierę ochronną przed korozją i wpływem czynników zewnętrznych, takich jak wilgoć czy zmienne warunki atmosferyczne. Jest to kluczowe dla utrzymania długiej żywotności instalacji hydraulicznej.

Element charakteryzuje się wysokim ciśnieniem nominalnym wynoszącym 280 BAR, co kwalifikuje go do zastosowań w systemach średniego i wysokiego ciśnienia. Precyzyjne wymiary geometryczne zapewniają poprawny montaż:

• Długość mocowania do linii środkowej (L1): 39,5 mm
• Długość drugiego mocowania do linii środkowej (L2): 49 mm
• Średnica przewodu: 14 mm (5/8 cala)
• Kąt połączenia: 90 stopni

Korzyści z wyboru produktu Alfagomma

Wybierając przyłącze o indeksie 1691417, inwestujesz w komponent spełniający rygorystyczne normy inżynierskie. Marka Alfagomma jest synonimem jakości w branży hydrauliki siłowej. Ocynkowana stal zapewnia nie tylko wytrzymałość, ale również estetyczny wygląd i odporność na ścieranie. Kompatybilność z armaturą serii PA oraz standardami JIC i UNF czyni ten produkt uniwersalnym rozwiązaniem dla serwisantów i konstruktorów układów hydraulicznych.
