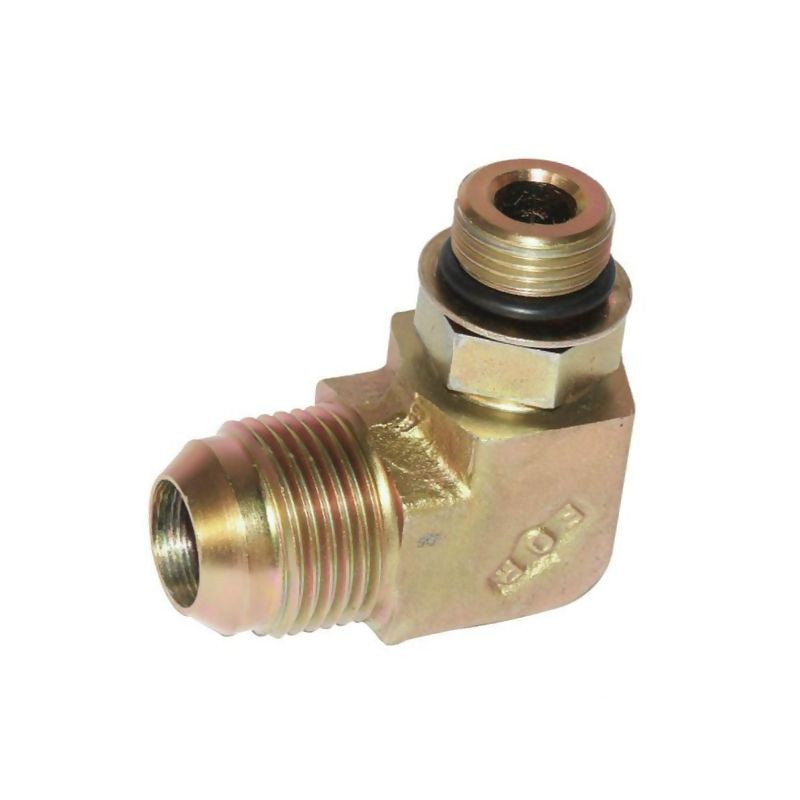

Przyłącze 90 stopni, 1i1/16"UNF-1i5/16"JIC

Przyłącze kątowe 90° UNF-JIC Burnett & Hillman – precyzja i trwałość

Prezentowane przyłącze hydrauliczne marki Burnett & Hillman to wysokiej klasy element instalacji rurowej, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych i rolniczych. Produkt o numerze katalogowym 1692117 (referencja dostawcy KIU2117) stanowi niezawodne rozwiązanie w systemach przesyłu płynów, gdzie kluczowa jest szczelność oraz odporność na wysokie ciśnienia i drgania.

Konstrukcja złączki opiera się na sprawdzonej geometrii kąta prostego (90 stopni), co umożliwia prowadzenie przewodów hydraulicznych w miejscach o ograniczonej przestrzeni roboczej lub tam, gdzie konieczna jest zmiana kierunku przepływu bez stosowania dodatkowych elastycznych węży. Dzięki sztywnej budowie element ten minimalizuje ryzyko przecieków charakterystycznych dla giętkich połączeń w warunkach silnych wibracji.

Specyfikacja techniczna i kompatybilność gwintów

Kluczową cechą tego przyłącza jest jego dwustronna konfiguracja gwintów, pozwalająca na łączenie różnych standardów armatury hydraulicznej. Z jednej strony mamy do czynienia z gwintem przyłącza w standardzie UNF (Unified National Fine), a z drugiej ze złączem w popularnym standardzie JIC (Joint Industry Conference).

• Gwint przyłącza: 1 i 1/16" UNF – gwint wewnętrzny, zapewniający solidne mocowanie do bloków hydraulicznych, zaworów lub innych elementów z gwintem UNF.
• Gwint złącza: 1 i 5/16" JIC – gwint zewnętrzny, dedykowany do współpracy z rurami lub wężami wyposażonymi w końcówki z uszczelnieniem stożkowym.

Taka konfiguracja sprawia, że złączka jest idealnym adapterem w systemach hybrydowych lub modernizowanych, gdzie należy połączyć komponenty o różnych normach gwintowania. Produkt pasuje do armatury serii PA, co rozszerza jego uniwersalność w typowych instalacjach maszyn rolniczych i budowlanych.

Materiał wykonania i system uszczelniania

Trwałość przyłącza gwarantuje zastosowanie wysokiej jakości stali jako materiału konstrukcyjnego. Całość poddana została procesowi galwanizacji (ocynkowania), co zapewnia skuteczną ochronę przed korozją atmosferyczną oraz czynnikami chemicznymi występującymi w środowisku pracy maszyn. Powłoka cynkowa wydłuża żywotność elementu nawet w trudnych warunkach eksploatacyjnych, takich jak wilgoć, błoto czy ekspozycja na zmienne warunki pogodowe.

System uszczelniania został dobrany precyzyjnie do rodzaju gwintu:

• Strona JIC: Uszczelnienie realizowane jest poprzez kontakt metal-metal, wykorzystując zewnętrzny stożek o kącie 74°. Jest to standardowe i bardzo skuteczne rozwiązanie w hydraulice siłowej, odporne na wysokie ciśnienia.
• Strona UNF: Uszczelnienie typu płaskiego, które wymaga odpowiedniego dociągnięcia i ewentualnego zastosowania dodatkowych uszczelek płaskich (jeśli nie są zintegrowane z kontr-elementem), aby zapewnić hermetyczność połączenia.

Zastosowanie i korzyści użytkowe

Przyłącze kątowe 90° 1i1/16"UNF-1i5/16"JIC znajduje szerokie zastosowanie w serwisie hydrauliki siłowej oraz w produkcji nowych maszyn. Jest to element niezbędny dla mechaników i serwisantów zajmujących się naprawą układów hydraulicznych w ciągnikach rolniczych, kombajnach, ładowarkach teleskopowych oraz sprzęcie budowlanym.

Główne zalety produktu to:

Wybierając produkt Burnett & Hillman, inwestujesz w komponent spełniający rygorystyczne normy inżynieryjne, co przekłada się na bezawaryjną pracę całego układu hydraulicznego przez długi czas.
