Przyłącze 90 stopni, 3/8"BSP-1/2"JIC

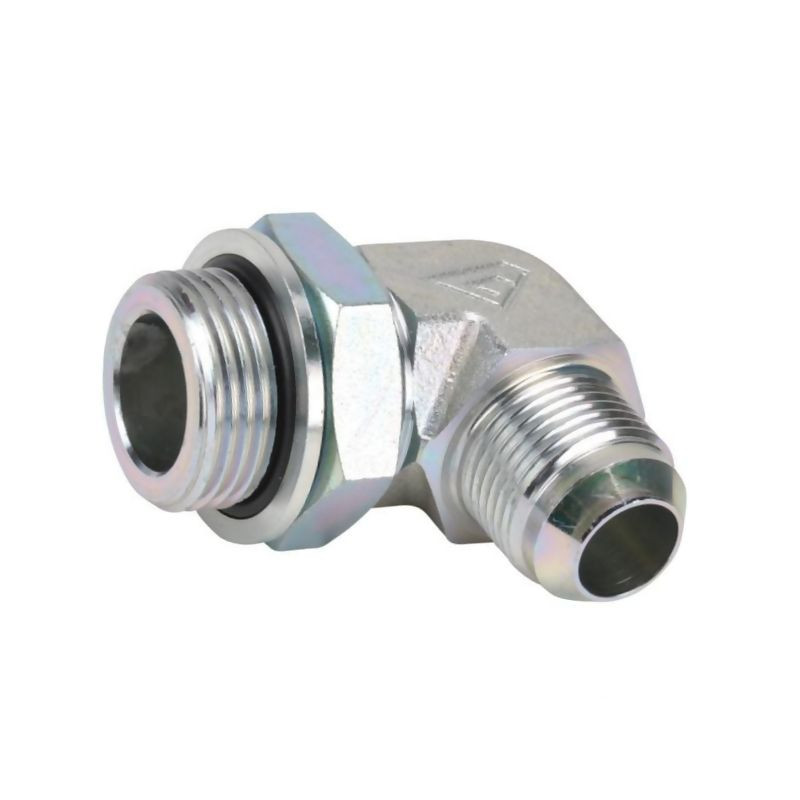

Kątowe przyłącze hydrauliczne Alfagomma 3/8" BSP - 1/2" JIC

Prezentowane przyłącze kątowe 90° marki Alfagomma to precyzyjnie wykonany element armatury hydraulicznej, zaprojektowany do łączenia rur lub węży w układach wysokiego ciśnienia. Produkt o numerze katalogowym 166806 (kod dostawcy KIB0806) charakteryzuje się solidną konstrukcją ze stali ocynkowanej, co zapewnia wysoką odporność na korozję oraz długotrwałą niezawodność w trudnych warunkach eksploatacyjnych.

Kluczową cechą tego złącza jest jego uniwersalność w zakresie kompatybilności z różnymi standardami uszczelniania. Przyłącze obsługuje zarówno połączenia stożkowe zewnętrzne 74° (standard JIC), jak i połączenia z uszczelką płaską (standard BSP). Dzięki temu element ten znajduje szerokie zastosowanie w maszynach rolniczych, urządzeniach budowlanych oraz instalacjach przemysłowych, gdzie wymagana jest szczelność i wytrzymałość na wysokie obciążenia.

Specyfikacja techniczna i wymiary

Przyłącze zostało zaprojektowane z myślą o precyzyjnym dopasowaniu do istniejących instalacji. Poniżej znajdują się szczegółowe parametry techniczne potwierdzone przez producenta:

• Typ złącza: Kątowe 90 stopni
• Przyłącze (gwint zewnętrzny): 3/8 cala BSP
• Gwint złącza (przyłącze rury/węża): 1/2 cala JIC (gwint UNF)
• Średnica przyłącza rury: 5/16 cala
• Materiał wykonania: Stal ocynkowana (galwanizowana)
• Ciśnienie nominalne: 380 BAR
• Uszczelnienie: Możliwość pracy ze stożkiem zewnętrznym 74° (JIC) lub uszczelką płaską (BSP)

Wymiary montażowe

Dla prawidłowego zaprojektowania przestrzeni montażowej istotne są wymiary geometryczne złącza, które wynoszą:

• L1 (długość do linii środkowej mocowania): 31 mm
• L2 (długość drugiego mocowania do linii środkowej): 39,9 mm

Dzięki kompaktowej budowie i kątowemu ukształtowaniu, przyłącze pozwala na prowadzenie przewodów hydraulicznych w miejscach o ograniczonej przestrzeni, eliminując konieczność stosowania dodatkowych adapterów czy gięcia rur na miejscu. Wysokie ciśnienie robocze na poziomie 380 BAR predysponuje ten element do zastosowań w układach hydrostatycznych oraz systemach sterowania siłownikami.

Zastosowanie i kompatybilność

Element ten jest częścią serii PA armatury Alfagomma. Jest idealnym rozwiązaniem dla serwisów hydrauliki siłowej oraz warsztatów mechanicznych, gdzie liczy się szybkość wymiany i pewność połączenia. Ocynkowana powierzchnia dodatkowo chroni przed wpływem czynników atmosferycznych, co jest kluczowe w przypadku maszyn pracujących na zewnątrz, takich jak ciągniki rolnicze czy koparki.
