Przyłącze 90 stopni, 7/16"UNF-9/16"ORFS

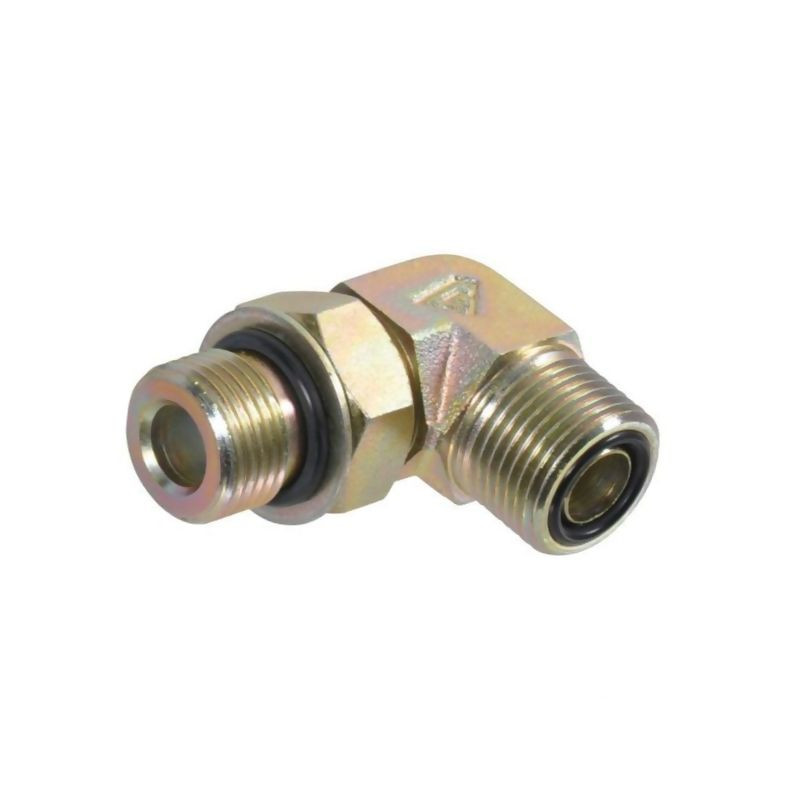

Profesjonalne przyłącze kątowe 90° Alfagomma 7/16"UNF-9/16"ORFS

Prezentowane przyłącze hydrauliczne marki Alfagomma to wysokiej klasy element instalacji rurowych, zaprojektowany z myślą o wymagających zastosowaniach w maszynach rolniczych, budowlanych oraz przemysłowych. Produkt oznaczony numerem katalogowym 170U0907 (oraz referencją dostawcy KIOU0907) stanowi niezawodne rozwiązanie tam, gdzie konieczne jest wykonanie szczelnego i wytrzymałego połączenia pod kątem prostym. Kątowa konstrukcja pozwala na optymalne poprowadzenie przewodów hydraulicznych w ciasnej zabudowie, minimalizując ryzyko załamań węży i zapewniając estetyczny wygląd instalacji.

Kluczową cechą tego elementu jest zastosowanie dwóch różnych standardów gwintów, co czyni go idealnym adapterem łączącym systemy oparte na gwintach UNF z nowoczesnymi złączami ORFS (O-Ring Face Seal). Złącza typu ORFS charakteryzują się uszczelnieniem płaskim z pierścieniem O-ring, co gwarantuje exceptionalną szczelność nawet przy wysokich ciśnieniach i wibracjach, typowych dla pracy ciężkiego sprzętu.

Specyfikacja techniczna i wymiary

Przyłącze wykonane jest z wytrzymałej stali, co zapewnia odporność na obciążenia mechaniczne oraz korozję. Precyzyjne wykonanie gwintów zgodnie z normami UNF oraz ORFS umożliwia łatwy i szybki montaż przy użyciu standardowych narzędzi warsztatowych. Poniżej znajdują się szczegółowe parametry techniczne produktu, które należy brać pod uwagę podczas doboru elementów do instalacji:

• Producent: Alfagomma – uznany dostawca rozwiązań hydraulicznych.
• Typ przyłącza: Kątowe 90 stopni.
• Materiał wykonania: Stal.
• Gwint przyłącza (strona węża/ruury): 7/16 cala, standard UNF.
• Gwint złącza (strona bloku/zaworu): 9/16 cala, standard ORFS.
• Rozwartość klucza: 16 mm – ułatwia montaż w trudno dostępnych miejscach.
• Wielkość montażowa (L1): 32,5 mm – kluczowy wymiar określający przestrzeń potrzebną do prawidłowego dokręcenia złącza.
• Referencja producenta: 170U0907.
• Referencja dostawcy: KIOU0907.

Zastosowanie i korzyści użytkowe

Dzięki zastosowaniu gwintu ORFS po stronie złącza, produkt ten eliminuje problem wycieków oleju hydraulicznego, który często pojawia się przy tradycyjnych uszczelnieniach stożkowych. Płaska powierzchnia uszczelniająca jest mniej wrażliwa na zanieczyszczenia i uszkodzenia mechaniczne podczas montażu. Z kolei strona z gwintem 7/16" UNF pozwala na kompatybilność z szeroką gamą przewodów hydraulicznych i adapterów dostępnych na rynku.

Kompaktowe wymiary oraz przemyślana konstrukcja kąta 90 stopni sprawiają, że przyłącze Alfagomma 170U0907 znajduje zastosowanie w:

• Układach hydraulicznych ciągników rolniczych i kombajnów.
• Maszynach budowlanych (koparki, ładowarki).
• Przemysłowych agregatach hydraulicznych.
• Systemach wymagających zmiany kierunku przepływu medium o 90 stopni w ograniczonej przestrzeni.

Produkt jest nowy, fabrycznie zapakowany i gotowy do natychmiastowej instalacji. Stalowa konstrukcja zapewnia długą żywotność nawet w trudnych warunkach eksploatacyjnych, takich jak wahania temperatur czy ekspozycja na czynniki zewnętrzne. Wybierając oryginalne części Alfagomma, inwestujesz w bezpieczeństwo i niezawodność swojej maszyny.
