Przyłącze 90 stopni, 9/16"UNF-11/16"ORFS

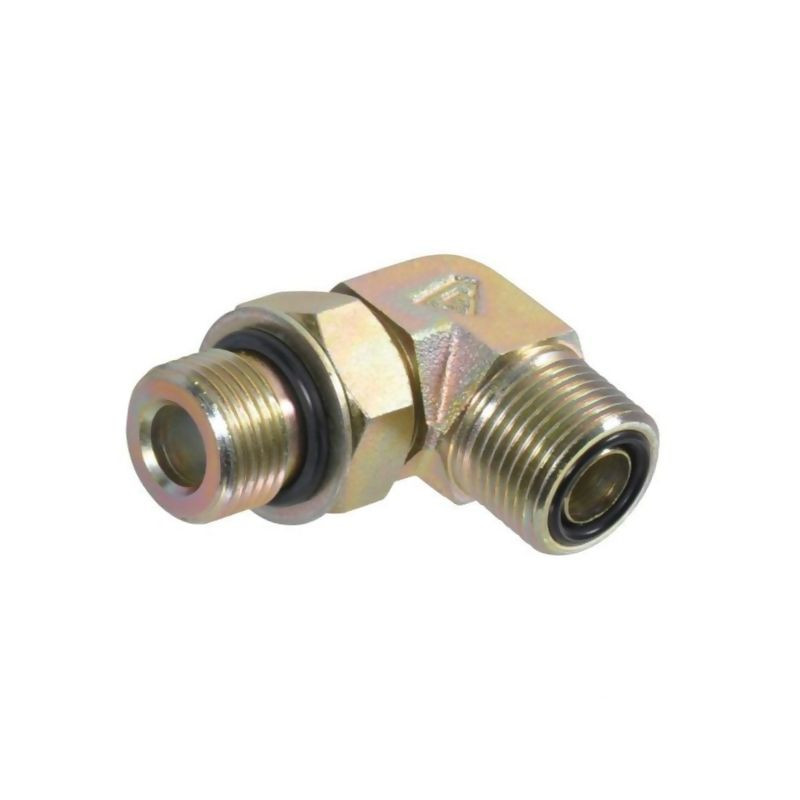

Przyłącze kątowe 90° Alfagomma 170U1109 – precyzja i trwałość w instalacjach hydraulicznych

Prezentowane przyłącze hydrauliczne marki Alfagomma, oznaczone indeksem 170U1109, to profesjonalny element instalacyjny zaprojektowany do pracy w wymagających warunkach eksploatacyjnych. Jest to połączenie kątowe o rozwartości 90 stopni, które umożliwia elastyczne prowadzenie przewodów hydraulicznych w miejscach o ograniczonej przestrzeni montażowej. Produkt wykonany z wysokiej jakości stali zapewnia odporność na wysokie ciśnienia oraz zmienne obciążenia dynamiczne, co jest kluczowe dla bezpieczeństwa i niezawodności całego układu hydraulicznego.

Kluczową cechą tego elementu jest zastosowanie dwóch różnych standardów uszczelnień i gwintów, co pozwala na łączenie komponentów o różnej specyfikacji technicznej. Strona przyłącza wyposażona jest w gwint zewnętrzny UNF (Unified National Fine), natomiast strona złącza wykorzystuje technologię ORFS (O-Ring Face Seal). Taka konfiguracja gwarantuje szczelność połączenia nawet przy występowaniu silnych wibracji, charakterystycznych dla maszyn rolniczych, budowlanych czy pojazdów użytkowych.

Specyfikacja techniczna i parametry montażowe

Dobór odpowiednich przyłączy wymaga precyzyjnego dopasowania wymiarów do istniejącej instalacji. Poniżej przedstawiamy szczegółowe dane techniczne produktu Alfagomma 170U1109, które należy zweryfikować przed zakupem:

• Producent: Alfagomma – uznany dostawca rozwiązań hydraulicznych.
• Typ przyłącza: Kątowe 90 stopni.
• Materiał wykonania: Stal, zapewniająca wysoką wytrzymałość mechaniczną.
• Gwint przyłącza (strona wkręcana): 9/16 cala, standard UNF.
• Gwint złącza (strona do węża/rury): 11/16 cala, standard ORFS.
• Rozwartość klucza: 19 mm – ułatwia montaż przy użyciu standardowych narzędzi warsztatowych.
• Wielkość montażowa: 37 mm.
• Kod producenta: KIOU1109.
• Indeks sklepowy: 170U1109.

Zastosowanie i zalety technologii ORFS/UNF

Połączenie gwintu UNF z uszczelnieniem ORFS jest jednym z najpopularniejszych rozwiązań w nowoczesnej hydraulice siłowej. Gwint UNF charakteryzuje się drobnym skokiem, co przekłada się na większą liczbę zwojów na cal i tym samym lepsze rozłożenie sił ścinających oraz wyższą odporność na poluzowanie się połączenia. Z kolei uszczelnienie ORFS opiera się na płaskiej powierzchni czołowej z rowkiem na uszczelkę O-ring. Dzięki temu uszczelnienie następuje na czole złącza, a nie na gwincie, co eliminuje ryzyko nieszczelności spowodowane niewłaściwym dokręceniem lub zużyciem gwintu.

Przyłącze Alfagomma 170U1109 znajduje zastosowanie w:

• Maszynach rolniczych (ciągniki, kombajny, opryskiwacze).
• Sprzęcie budowlanym i drogowym.
• Układach hydraulicznych pojazdów specjalistycznych.
• Przemysłowych instalacjach hydraulicznych wymagających wysokiej szczelności.

Dzięki zwartej budowie i precyzyjnemu wykonaniu, produkt ten pozwala na zachowanie porządku w wiązce przewodów hydraulicznych, minimalizując ryzyko przetarć i uszkodzeń mechanicznych podczas pracy maszyny. Wartość rozwartości klucza 19 mm sprawia, że montaż jest szybki i nie wymaga stosowania wyspecjalizowanych, dużych narzędzi, co jest istotne w serwisie polowym lub w ciasnych przedziałach silnikowych.
