Przyłącze A, 3/8"NPT-20x1,5-12S

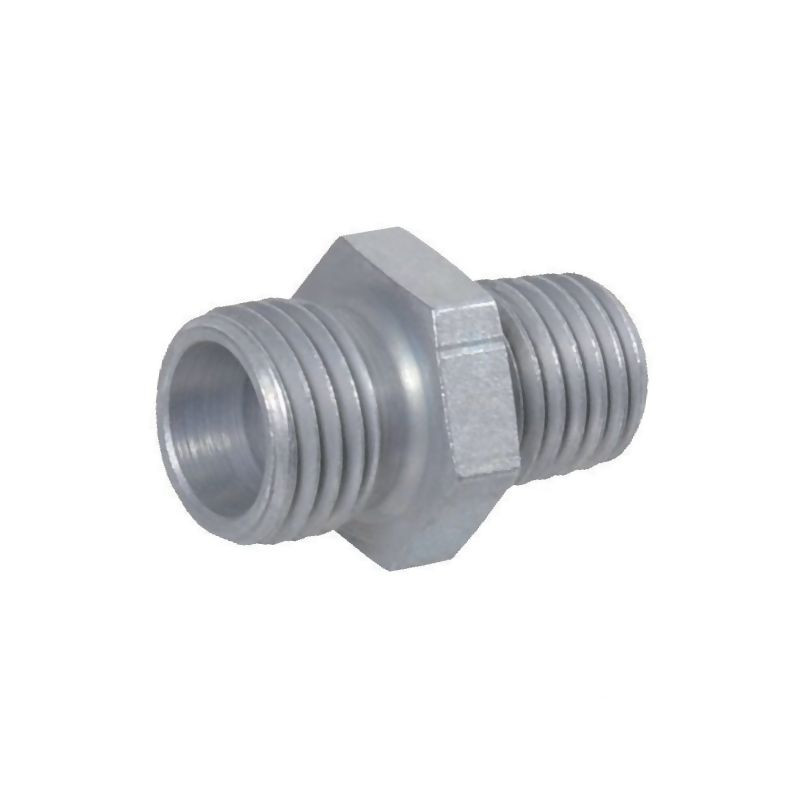

Profesjonalne przyłącze hydrauliczne Voss typu A

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 10212S38NPT oraz symbolem dostawcy GES12S38NPT, stanowi kluczowy element systemów przesyłu mediów pod wysokim ciśnieniem. Jest to precyzyjnie wykonany komponent typu A, zaprojektowany do łączenia przewodów hydraulicznych z wykorzystaniem technologii zacinania rur. Produkt charakteryzuje się wysoką jakością wykonania oraz zgodnością z międzynarodowymi normami, co gwarantuje bezpieczeństwo i szczelność instalacji w wymagających warunkach eksploatacyjnych.

Złącze to łączy w sobie funkcjonalność gwintu rurowego stożkowego NPT z metrycznym przyłączem do rury, co czyni je uniwersalnym rozwiązaniem w hydraulice siłowej i przemysłowej. Dzięki zastosowaniu pierścienia zacinającego serii S, montaż jest szybki, a połączenie odporne na wibracje i zmienne obciążenia dynamiczne.

Kluczowe parametry techniczne i wymiary

Produkt został zaprojektowany z myślą o precyzyjnym dopasowaniu do rur o określonej średnicy. Poniżej znajdują się szczegółowe dane techniczne, które należy uwzględnić podczas doboru elementów instalacji:

• Średnica rury (d1): 12 mm
• Gwint przyłącza: 3/8" NPT (zgodny z ANSI/ASME B1.20.1-1983)
• Gwint złącza (przyłącze metryczne): M20 x 1,5
• Seria: S (lekka)
• Ciśnienie robocze max. (PN): 630 BAR
• Moment dokręcania: 55 N·m
• Długość całkowita (lg): 37,2 mm
• Długość gwintu (K): 10,4 mm
• Rozwartość klucza S1: 22 mm
• Rozwartość klucza 2: 24 mm
• Wymiar dx: 12 mm
• Ciężar: 6,2 kg (uwaga: wartość katalogowa, może odnosić się do opakowania zbiorczego)

Zastosowanie i właściwości użytkowe

Przyłącze Voss 10212S38NPT znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka odporność na korozję oraz stabilność połączenia. Jest dedykowane do worków hydraulicznych oraz przewodów hydraulicznych w maszynach rolniczych, budowlanych oraz instalacjach przemysłowych.

Główne zalety tego rozwiązania to:

• Optymalne połączenie: Współpraca z pierścieniem zacinającym zapewnia doskonałe uszczelnienie i trwałość.
• Odporność na korozję: Powierzchnia elementu poddana została obróbce cynkowo-niklowej, co skutecznie chroni przed czynnikami zewnętrznymi.
• Uszczelnienie: Realizowane za pomocą gwintu stożkowego, co eliminuje konieczność stosowania dodatkowych uszczelek płaskich w miejscu gwintu NPT.
• Zgodność z normami: Produkt spełnia wymagania normy DIN 2353, co potwierdza jego jakość i interchangeability z innymi elementami systemu.

Montaż i eksploatacja

Prawidłowy montaż przyłącza wymaga użycia odpowiednich narzędzi. Do dokręcenia elementu należy użyć klucza o rozwartości 22 mm (S1) oraz 24 mm (klucz 2), zachowując zalecany moment dokręcania na poziomie 55 N·m. Przestrzeganie tych parametrów jest kluczowe dla uzyskania pełnej szczelności i wytrzymałości połączenia na ciśnienie do 630 BAR.
