Przyłącze B, 1/4"BSP-16x1,5-8S

Przyłącze hydrauliczne Voss typu B – precyzja i szczelność w instalacjach

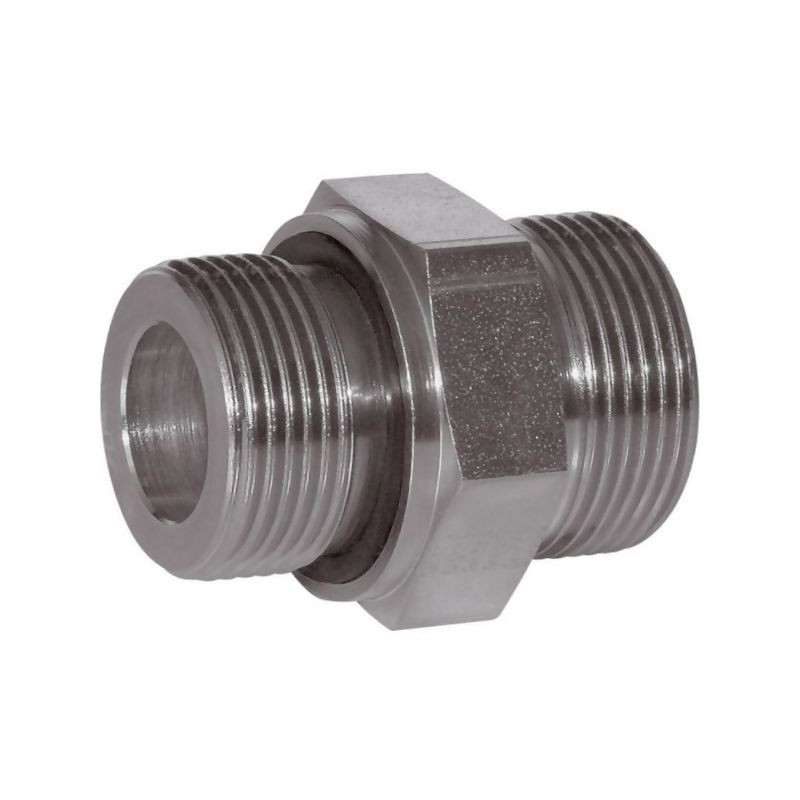

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 1116SR14WDA, to profesjonalny element łączący zaprojektowany do zastosowań w systemach hydrauliki siłowej. Produkt ten stanowi idealne rozwiązanie dla instalacji wymagających wysokiej niezawodności i odporności na trudne warunki eksploatacyjne. Dzięki zastosowaniu zaawansowanej technologii uszczelniania oraz precyzyjnego wykonania, przyłącze zapewnia minimalne ryzyko wycieków, co jest kluczowe dla bezpieczeństwa i efektywności pracy maszyn rolniczych, budowlanych oraz przemysłowych.

Konstrukcja przyłącza opiera się na standardzie DIN 2353, z gwintem zgodnym z normą DIN-ISO 228 (R, DIN259). Kształt złącza typu E, zgodny z DIN 3852, gwarantuje stabilność połączenia nawet przy wysokich obciążeniach dynamicznych. Element ten umożliwia bezpośrednie połączenie z metryczną nakrętką węża lub wstępnie zmontowanym złączem, co znacząco ułatwia i przyspiesza proces montażu w warsztacie lub serwisie.

Kluczowe parametry techniczne i wymiary

Przyłącze charakteryzuje się wysoką wytrzymałością, co potwierdza maksymalne ciśnienie robocze na poziomie 800 BAR (PN 800). Jest to element serii S, przystosowany do rur o średnicy 6 mm (d1 = 6 mm). Poniżej znajdują się szczegółowe dane techniczne określające geometrię i właściwości produktu:

• Typ przyłącza: B (BSP-metryczny)
• Gwint przyłącza: 1/4" BSP (Gwint [BSP])
• Gwint złącza: 16x1,5 (seria 8S)
• Średnica rury: 6 mm
• Ciśnienie robocze max.: 800 BAR
• Długość całkowita (L): 32 mm
• Długość gwintu (K): 12 mm
• Rozwartość klucza S1: 19 mm
• Rozwartość klucza S2: 17 mm
• Rozwartość klucza 2: 17 mm
• Wymiar l2: 13 mm
• Wymiar d7: 18.9 mm
• Wymiar x: 4 mm
• Moment dokręcania: 60 N·m
• Ciężar: 3.5 kg (uwaga: wartość katalogowa, może odnosić się do opakowania zbiorczego)

Materiały i odporność na korozję

Element wykonany jest z materiałów zapewniających dużą odporność na korozję. Standardowa obróbka powierzchniowa obejmuje cynkowanie lub niklowanie, co chroni przyłącze przed działaniem wilgoci, chemikaliów rolniczych oraz czynników atmosferycznych. Jako element uszczelniający zastosowano miękki pierścień z kauczuku nitrylowego (NBR), który zapewnia szczelność w typowych warunkach pracy układów hydraulicznych.

Dla zastosowań specjalistycznych, producent oferuje możliwość zamówienia wersji ze stali szlachetnej oraz z uszczelką wykonaną z Vitonu. Rozwiązania te są dedykowane do środowisk o podwyższonej agresywności chemicznej lub ekstremalnych temperaturach.

Zastosowanie i montaż

Przyłącze Voss 1116SR14WDA znajduje szerokie zastosowanie w przemyśle, szczególnie w sektorze maszyn rolniczych, gdzie niezawodność układu hydraulicznego jest priorytetem. Sprawdza się również w układach napędowych maszyn budowlanych oraz w stacjonarnych instalacjach przemysłowych.

Podczas montażu należy pamiętać o zachowaniu odpowiedniego momentu dokręcania wynoszącego 60 N·m, aby zapewnić pełną szczelność i uniknąć uszkodzenia gwintu lub uszczelki. Zgodność z normą ISO 228 ułatwia dobór kompatybilnych elementów do istniejących instalacji.
