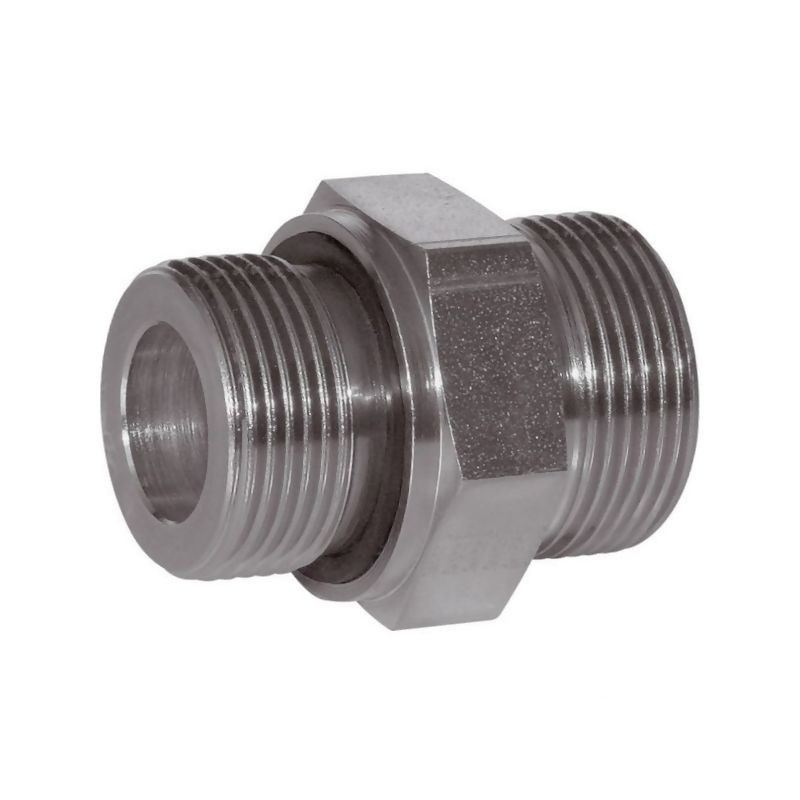

Przyłącze B, 1/4"BSP-20x1,5-12S

Przyłącze hydrauliczne Voss typu B – precyzja i niezawodność w instalacjach

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 11112SR14WDA, to profesjonalny element systemu rurowego przeznaczony do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Produkt należy do serii S i został zaprojektowany z myślą o wymagających zastosowaniach w przemyśle, gdzie kluczowa jest szczelność oraz odporność na wysokie ciśnienia. Dzięki zgodności z normami DIN oraz ISO, element ten zapewnia pełną kompatybilność z innymi standardowymi komponentami hydraulicznymi.

Główną zaletą tego rozwiązania jest minimalizacja ryzyka wycieków, co osiągnięto poprzez zastosowanie precyzyjnie wykonanego miękkiego pierścienia uszczelniającego z kauczuku nitrylowego. Taka konstrukcja gwarantuje stabilność połączenia nawet w warunkach dynamicznych obciążeń i wibracji, typowych dla maszyn rolniczych, budowlanych czy linii produkcyjnych.

Zastosowanie i właściwości techniczne

Przyłącze typu B znajduje szerokie zastosowanie w systemach przewodów hydraulicznych oraz wężach hydraulicznych. Jego konstrukcja opiera się na sprawdzonej technologii uszczelnienia kształtu E, zgodnej z normą DIN 3852, co przekłada się na długotrwałą bezawaryjność instalacji. Element charakteryzuje się dużą odpornością na korozję dzięki zastosowaniu powłoki cynkowej lub niklowej, co wydłuża jego żywotność nawet w trudnych warunkach eksploatacyjnych.

Warto zaznaczyć, że produkt jest dostosowany do pracy pod bardzo wysokim ciśnieniem. Maksymalne ciśnienie robocze wynosi aż 630 bar (PN 630), co czyni go idealnym wyborem do systemów wysokociśnieniowych. Standardowy gwint przyłącza to 1/4 cala BSP (zgodny z DIN-ISO 228 oraz DIN 259), natomiast gwint złącza metrycznego to 20x1,5, dopasowany do rur o średnicy 12 mm (seria S).

Parametry techniczne i wymiary

Poniżej znajdują się szczegółowe dane techniczne produktu, które potwierdzają jego wysoką jakość wykonania i precyzję wymiarową:

• Producent: Voss
• Indeks produktu: 11112SR14WDA
• Referencja dostawcy: GES12SR14WD
• Rodzaj przyłącza: Typ B (BSP-metryczny)
• Gwint przyłącza: 1/4" BSP
• Gwint złącza: M20x1,5
• Seria: S (dla rur o średnicy 12 mm)
• Średnica rury (d1): 12 mm
• Maksymalne ciśnienie robocze: 630 bar (PN 630)
• Moment dokręcania: 60 N·m
• Rozwartość klucza S1: 22 mm
• Rozwartość klucza 2: 24 mm
• Długość całkowita (L): 36 mm
• Długość gwintu (K): 12 mm
• Wymiar l2: 16,5 mm
• Wymiar x: 5 mm
• Wymiar d7: 18,9 mm
• Obróbka powierzchniowa: Cynk / Nikiel
• Uszczelka standardowa: Miękki pierścień z kauczuku nitrylowego

Dostępne opcje i normy

Produkt spełnia rygorystyczne wymagania normy ISO 228 oraz standardu DIN 2353. Dla klientów o specyficznych wymaganiach, producent oferuje możliwość zamówienia wersji ze stali szlachetnej oraz z uszczelką wykonaną z materiału Viton, co jest szczególnie istotne w aplikacjach wymagających increased odporności chemicznej lub termicznej. Standardowo dostarczany element jest jednak w pełni wystarczający do większości zastosowań przemysłowych i motoryzacyjnych.
