Przyłącze B, 1i1/4"BSP-42x2,0-30S

Przyłącze hydrauliczne Voss typu B – specyfikacja i zastosowanie

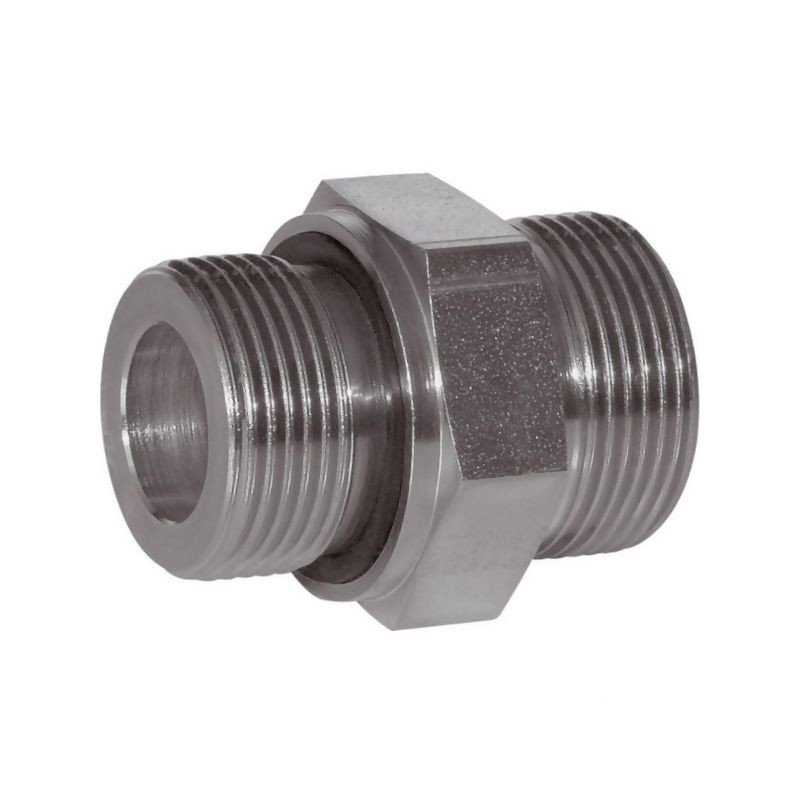

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 11130SR114WDA, to profesjonalny element systemu rurowego przeznaczony do budowy instalacji wysokiego ciśnienia. Produkt stanowi przyłącze typu B, które umożliwia bezpośrednie i szczelne połączenie z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Dzięki precyzyjnemu wykonaniu i zgodności z normami DIN oraz ISO, element ten gwarantuje wysoką niezawodność w wymagających warunkach pracy przemysłowej i mobilnej hydrauliki siłowej.

Kluczowe parametry techniczne i wymiary

Element charakteryzuje się solidną konstrukcją dostosowaną do pracy z rurami o średnicy 30 mm (oznaczenie 30S w serii S). Gwint przyłącza zewnętrzny ma wymiar 1 1/4 cala BSP (zgodny z normą ISO 228), co zapewnia szeroką kompatybilność z innymi elementami instalacji hydraulicznych stosującymi ten standard gwintowania. Całkowita długość przyłącza wynosi 57 mm, przy czym długość samego gwintu to 20 mm. Istotnym wymiarem montażowym jest rozwartość klucza, która dla obu końców (S1 oraz S2) wynosi 50 mm, co ułatwia montaż przy użyciu standardowych narzędzi warsztatowych.

Wymiary szczegółowe obejmują również średnicę zewnętrzną d7 wynoszącą 49,9 mm oraz odległość l2 równą 23,5 mm. Element waży 41,9 kg, co wskazuje na jego masywną, przemysłową konstrukcję zapewniającą stabilność połączenia.

Wytrzymałość i odporność na warunki eksploatacyjne

Przyłącze Voss 11130SR114WDA zostało zaprojektowane z myślą o ekstremalnych obciążeniach. Maksymalne ciśnienie robocze (PN) wynosi aż 420 BAR, co kwalifikuje je do zastosowań w systemach hydraulicznych o bardzo wysokich parametrach pracy. Dla zapewnienia bezpieczeństwa i szczelności, producent określa moment dokręcania na poziomie 500 N·m. Przestrzeganie tego parametru jest kluczowe dla prawidłowego funkcjonowania uszczelnienia.

Obróbka powierzchniowa elementu to cynkowanie z dodatkiem niklu, co zapewnia dużą odporność na korozję i wydłuża żywotność komponentu w środowiskach narażonych na wilgoć oraz czynniki chemiczne. Standardowe uszczelnienie stanowi miękki pierścień z kauczuku nitrylowego (NBR), który charakteryzuje się dobrą odpornością na oleje hydrauliczne.

Zastosowanie i opcje konfiguracyjne

Główne zastosowanie produktu obejmuje:

• Systemy przewodów hydraulicznych w maszynach budowlanych i rolniczych,
• Instalacje przemysłowe wymagające wysokiej szczelności,
• Połączenia bezpośrednie z wężami hydraulicznymi.

Produkt oferuje elastyczność w doborze materiałów uszczelniających. Standardowo dostarczany jest z uszczelką NBR, jednak na specjalne zamówienie dostępna jest wersja z uszczelką wykonaną z Vitonu, co jest rekomendowane w przypadku pracy z agresywnymi mediami lub w wyższych temperaturach. Istnieje również możliwość zamówienia przyłącza w wersji wykonanej ze stali szlachetnej, co znajduje zastosowanie w branży spożywczej, chemicznej lub morskiej, gdzie wymagana jest maksymalna odporność na korozję.

Podsumowanie zalet produktu Voss

• Wysoka odporność na korozję dzięki powłoce cynk/nikiel,
• Niewielkie ryzyko wycieku dzięki precyzyjnej geometrii uszczelnienia (kształt E zgodny z DIN 3852),
• Możliwość pracy pod ciśnieniem do 420 BAR,
• Zgodność z normami DIN 2353 oraz DIN-ISO 228,
• Dostępność wersji specjalistycznych (stal nierdzewna, Viton) na zamówienie.
