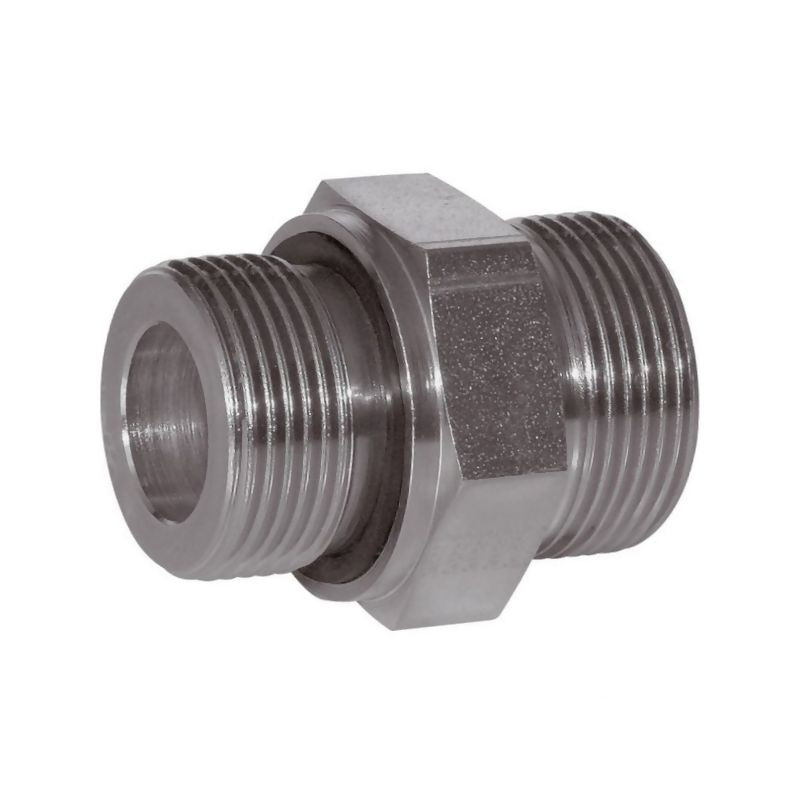

Przyłącze B, 22x1,5-14x1,5-8L

Przyłącze hydrauliczne Voss typu B – precyzja i szczelność

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 1108LM22WD, to profesjonalny element systemów rurowych zaprojektowany do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Produkt należy do serii L i charakteryzuje się wysoką jakością wykonania, co przekłada się na niezawodność w wymagających warunkach pracy przemysłowej oraz motoryzacyjnej.

Kluczową zaletą tego rozwiązania jest minimalizacja ryzyka wycieków dzięki zastosowaniu sprawdzonego systemu uszczelniania. Przyłącze jest odporne na korozję, co zapewnia długotrwałą eksploatację nawet w środowiskach o podwyższonej wilgotności lub narażonych na działanie czynników chemicznych.

Zastosowanie i specyfikacja techniczna

Element ten znajduje zastosowanie w instalacjach hydraulicznych, gdzie wymagana jest precyzyjna komunikacja między przewodami a złączami. Dzięki zgodności z normami DIN 2353 oraz DIN 3852 (kształt E), produkt gwarantuje pełną kompatybilność z innymi elementami systemów rurowych spełniających te same standardy.

Gwint przyłącza ma wymiar M22x1,5, co jest standardem w wielu aplikacjach przemysłowych. Konstrukcja pozwala na pracę pod wysokim ciśnieniem, sięgającym maksymalnie 400 BAR (PN 400), co czyni go odpowiednim do intensywnie obciążonych układów hydraulicznych.

Kluczowe parametry i wymiary

Poniżej przedstawiamy szczegółowe dane techniczne przyłącza Voss 1108LM22WD, które potwierdzają jego dopasowanie do rur o średnicy 8 mm:

• Producent: Voss
• Typ przyłącza: B (metryczny-metryczny)
• Seria: L
• Średnica rury (d1): 8 mm
• Średnica gwintu przyłącza (d2): 22 mm
• Gwint przyłącza: M22 x 1,5 mm (zgodny z DIN-ISO 228)
• Długość gwintu (K): 14 mm
• Długość całkowita (lg): 34 mm
• Rozwartość klucza S1: 27 mm
• Rozwartość klucza 2: 17 mm
• Moment dokręcania: 130 N·m
• Ciśnienie robocze max.: 400 BAR
• Obróbka powierzchniowa: Cynk / Nikiel

Budowa i uszczelnienie

Standardowo przyłącze wyposażone jest w miękki pierścień uszczelniający wykonany z kauczuku nitrylowego (NBR), który zapewnia doskonałą szczelność w typowych warunkach eksploatacyjnych. Dla zastosowań wymagających wyższej odporności termicznej lub chemicznej, na zamówienie dostępna jest wersja z uszczelką z Vitonu.

Konstrukcja obejmuje również specyficzne wymiary montażowe, takie jak odległość l2 wynosząca 13 mm oraz średnica d7 równa 26,9 mm. Waga jednostkowa produktu to 5,5 kg, co wskazuje na solidną budowę materiałową.

Dostępność i opcje dodatkowe

Produkt jest dostępny od ręki w standardowej wersji ocynkowanej/niklowanej. Dla klientów o specyficznych wymaganiach dotyczących odporności na korozję lub temperatury, producent oferuje możliwość zamówienia wersji wykonanej ze stali szlachetnej. Jest to rozwiązanie dedykowane do aplikacji, gdzie standardowe powłoki mogą być niewystarczające.
