Przyłącze B, 22x1,5-20X1,5-12S

Przyłącze hydrauliczne Voss typu B – precyzja i szczelność w systemach wysokiego ciśnienia

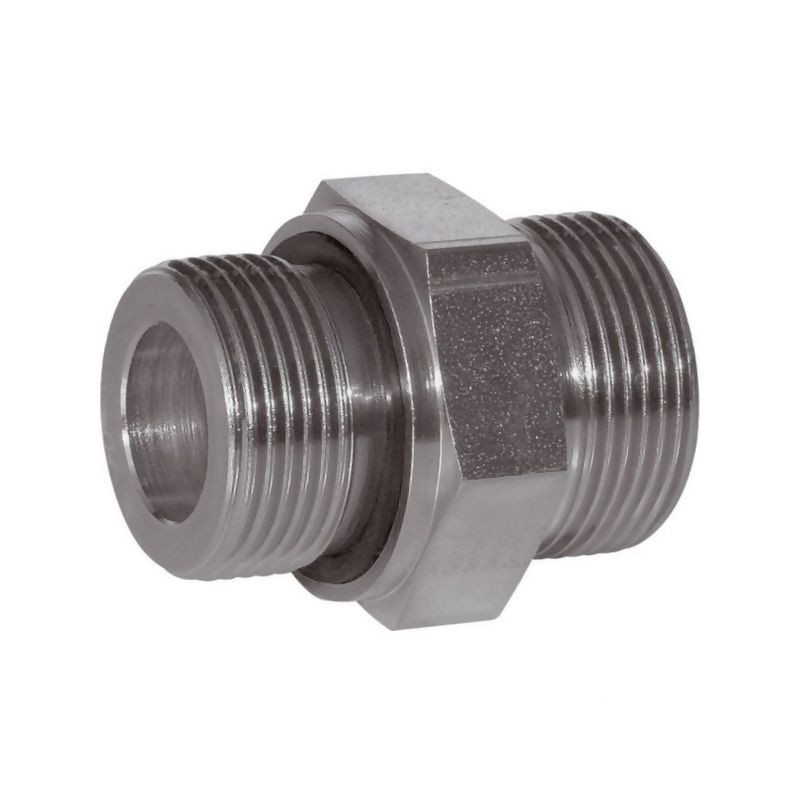

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 11012SM22WD, to profesjonalny element instalacji rurowych zaprojektowany do pracy w wymagających warunkach przemysłowych. Produkt ten stanowi kluczowy komponent w budowie układów hydraulicznych, zapewniając niezawodne połączenie między rurą a elementami gwintowanymi. Dzięki zastosowaniu zaawansowanej technologii uszczelniania oraz wysokiej jakości materiałów, przyłącze gwarantuje długotrwałą eksploatację bez ryzyka awarii.

Zastosowanie i kompatybilność

Przyłącze typu B jest przeznaczone do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Jest to rozwiązanie idealne dla przewodów hydraulicznych, gdzie kluczowa jest szczelność i odporność na drgania oraz wysokie ciśnienie. Produkt współpracuje z rurami o średnicy zewnętrznej 12 mm (seria S), co jest standardem w wielu maszynach rolniczych, budowlanych oraz instalacjach przemysłowych.

Kluczowe cechy techniczne i korzyści

Główną zaletą tego przyłącza jest minimalne ryzyko wycieku, co osiągnięto dzięki precyzyjnie wykonanemu gwintowi oraz zastosowaniu miękkiego pierścienia uszczelniającego z kauczuku nitrylowego (NBR). Taka konstrukcja zapewnia doskonałe dopasowanie i hermetyczność nawet przy zmiennych obciążeniach dynamicznych.

• Wysoka odporność na korozję: Powierzchnia przyłącza poddana została obróbce cynkowo-niklowej, co skutecznie chroni metal przed działaniem czynników zewnętrznych, wilgoci oraz chemikaliów.
• Bezpieczeństwo pracy: Element spełnia rygorystyczne normy DIN 2353 oraz DIN 3852 (kształt E), co potwierdza jego przydatność do zastosowań krytycznych.
• Elastyczność konfiguracji: Na specjalne zamówienie produkt dostępny jest w wersji wykonanej ze stali szlachetnej lub z uszczelką z Vitonu, co pozwala na dostosowanie go do specyficznych mediów roboczych, takich jak agresywne oleje czy ciecze chłodnicze.

Specyfikacja techniczna

Poniżej przedstawiamy szczegółowe parametry techniczne przyłącza Voss 11012SM22WD, które należy uwzględnić podczas projektowania i montażu instalacji:

• Producent: Voss
• Typ przyłącza: B (metryczny-metryczny)
• Gwint przyłącza: M22 x 1,5 mm (zgodny z DIN-ISO 228)
• Średnica rury (d1): 12 mm
• Seria: S (lekka)
• Ciśnienie robocze max (PN): 630 BAR
• Moment dokręcania: 130 N·m
• Rozwartość klucza S1: 27 mm
• Rozwartość klucza S2: 24 mm
• Długość całkowita (lg): 39 mm
• Długość gwintu (K): 14 mm
• Wymiar l2: 17,5 mm
• Wymiar x: 8 mm
• Wymiar d7: 26,9 mm
• Materiał uszczelki standardowej: Kauczuk nitrylowy (NBR)
• Obróbka powierzchniowa: Cynk / Nikiel
• Waga: 10,2 kg (uwaga: dana katalogowa, typowa waga jednostkowa jest znacznie niższa)

Montaż i eksploatacja

Prawidłowy montaż przyłącza wymaga użycia odpowiednich narzędzi i zachowania zalecanego momentu dokręcania wynoszącego 130 N·m. Przekroczenie tej wartości może prowadzić do uszkodzenia gwintu lub odkształcenia pierścienia uszczelniającego, co negatywnie wpłynie na szczelność połączenia. Zaleca się regularną kontrolę stanu technicznego połączeń w układach hydraulicznych, szczególnie w warunkach intensywnego użytkowania.

Dzięki zgodności z normami ISO 228 oraz DIN, przyłącze Voss 11012SM22WD jest łatwe w integracji z innymi elementami instalacji dostępnymi na rynku. Jest to wybór dla profesjonalistów, którzy cenią sobie niezawodność, precyzję wykonania i bezpieczeństwo systemu hydraulicznego.
