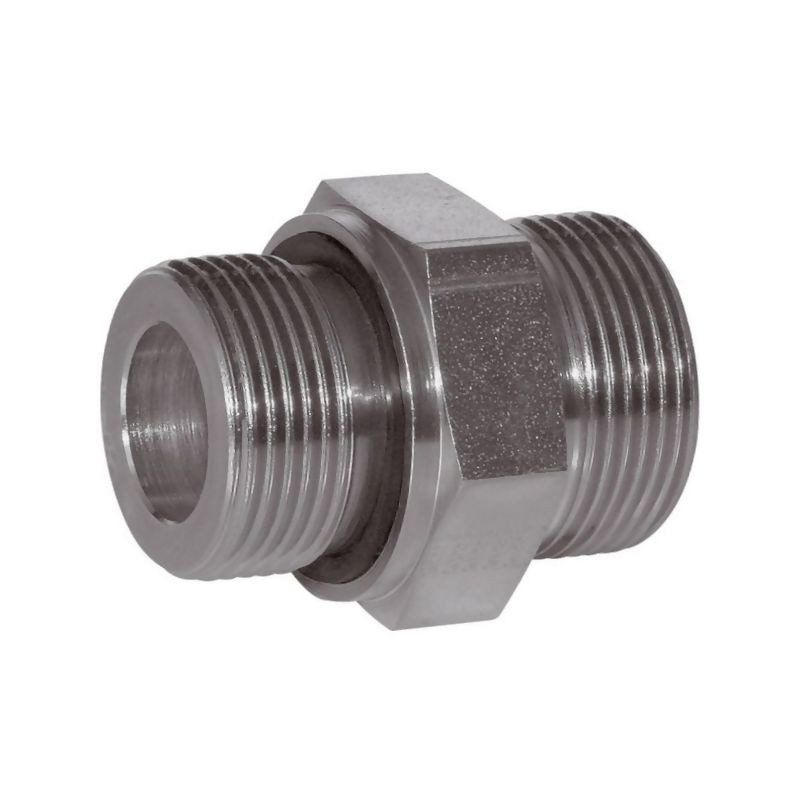

Przyłącze B, 22x1,5-30x2,0-22L

Przyłącze hydrauliczne Voss typu B – precyzja i szczelność w instalacjach

Przedstawiany produkt to wysokiej klasy przyłącze hydrauliczne typu B marki Voss, oznaczone indeksem 11022LM22WD. Jest to element kluczowy dla systemów przesyłu mediów pod wysokim ciśnieniem, zaprojektowany z myślą o niezawodności i łatwości montażu. Produkt należy do serii L, co wskazuje na jego przeznaczenie do zastosowań w instalacjach o średnich parametrach ciśnieniowych, zachowując jednocześnie pełną kompatybilność z normami DIN oraz ISO.

Główną cechą tego złącza jest możliwość bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Taka konstrukcja eliminuje konieczność stosowania dodatkowych adapterów, co upraszcza proces instalacji i redukuje potencjalne punkty awarii. Dzięki precyzyjnej obróbce powierzchniowej, obejmującej cynkowanie oraz niklowanie, przyłącze charakteryzuje się dużą odpornością na korozję, co jest niezbędne w trudnych warunkach pracy maszyn rolniczych, budowlanych czy przemysłowych.

Specyfikacja techniczna i parametry pracy

Przyłącze zostało wykonane z myślą o pracy z rurami o średnicy 22 mm (seria L). Kluczowym aspektem technicznym jest zgodność gwintów, która zapewnia szczelność połączenia. Gwint przyłącza ma wymiar M22x1,5, co jest standardem w wielu systemach hydraulicznych. Zgodność z normą DIN 2353 oraz DIN-ISO 228 gwarantuje, że element będzie pasował do innych komponentów spełniających te same standardy międzynarodowe.

Element ten wytrzymuje ciśnienie robocze do 250 BAR (PN 250), co czyni go odpowiednim do większości zastosowań w hydraulice siłowej. Moment dokręcania został określony na poziomie 130 N·m, co należy bezwzględnie przestrzegać podczas montażu, aby zapewnić właściwe uszczelnienie i nie uszkodzić gwintu ani uszczelki.

Konstrukcja i uszczelnienie

Sercem systemu uszczelniającego jest miękki pierścień wykonany z kauczuku nitrylowego (NBR). Materiał ten zapewnia doskonałą szczelność przy standardowych olejach hydraulicznych i umiarkowanych temperaturach. Dla zastosowań wymagających wyższej odporności chemicznej lub termicznej, producent oferuje możliwość zamówienia wersji z uszczelką Viton oraz wykonania ze stali szlachetnej – są to opcje dostępne na indywidualne zamówienie.

Kształt uszczelnienia typu E, zgodny z DIN 3852, zapewnia stabilne osadzenie pierścienia i minimalizuje ryzyko jego wypchnięcia pod wpływem pulsacji ciśnienia. Dzięki temu ryzyko wycieku jest сведzione do absolutnego minimum, co przekłada się na czystość stanowiska pracy i bezpieczeństwo operatora.

Wymiary i dane montażowe

Poniżej znajdują się kluczowe wymiary geometryczne przyłącza, niezbędne do poprawnego zaprojektowania układu hydraulicznego:

• Średnica rury (d1): 22 mm
• Gwint przyłącza: M22 x 1,5 mm
• Rozwartość klucza S1: 32 mm
• Rozwartość klucza S2: 36 mm
• Długość całkowita (lg): 38 mm
• Długość gwintu (K): 14 mm
• Wymiar l2: 16,5 mm
• Średnica zewnętrzna (d7): 26,9 mm
• Wymiar x: 14 mm

Waga jednostkowa produktu wynosi 9,0 kg, co może wskazywać na specyfikę pakowania lub zbiorczą wagę dla większej ilości sztuk w opakowaniu zbiorczym, jednak sam element jest kompaktowy i ergonomiczny.

Zastosowanie i korzyści

Przyłącze Voss 11022LM22WD znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka kultura techniczna połączeń hydraulicznych. Sprawdzi się idealnie w:

• Układach hydraulicznych maszyn rolniczych,
• Przewodach hydraulicznych sprzętu budowlanego,
• Instalacjach przemysłowych wymagających odporności na drgania.

Korzyścią płynącą z wyboru tego produktu jest nie tylko jego trwałość, ale także standaryzacja. Użycie elementów zgodnych z DIN i ISO ułatwia serwisowanie maszyn oraz wymianę części w przyszłości. Precyzyjne wykonanie gwintu i powierzchni zapewnia długą żywotność połączenia nawet przy cyklicznych zmianach obciążenia.
