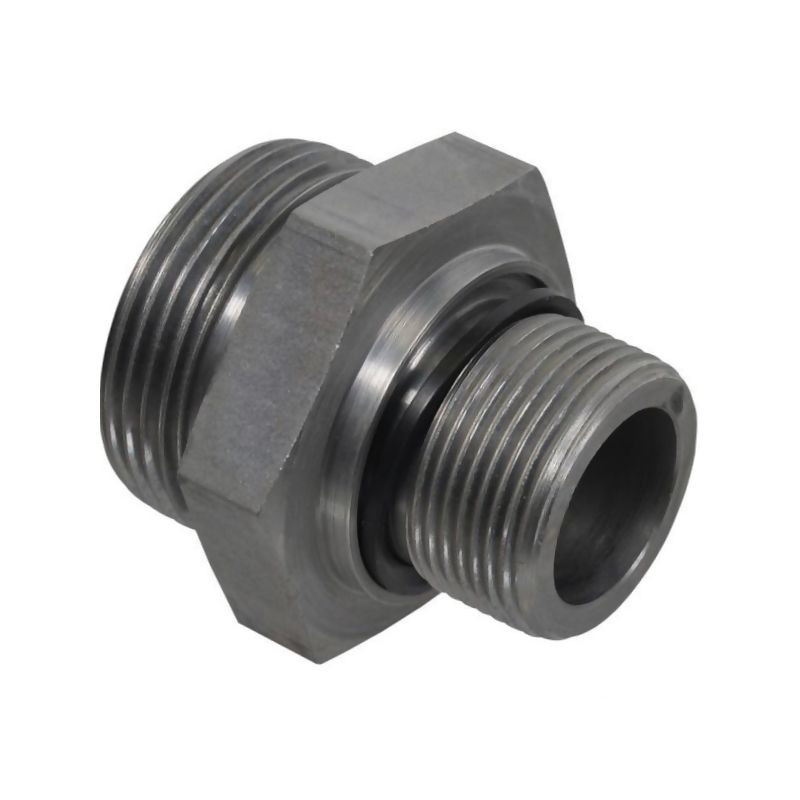

Przyłącze B, 26x1,5-36x2,0-28L

Przyłącze hydrauliczne Voss typu B – precyzja i szczelność w instalacjach

Przedstawiane przyłącze hydrauliczne marki Voss, oznaczone indeksem 11028LM26WD, to wysokiej klasy element łączący przeznaczony do zastosowań w systemach hydraulicznych wymagających najwyższej niezawodności. Produkt należy do serii L i został zaprojektowany zgodnie z rygorystycznymi normami DIN 2353 oraz DIN-ISO 228, co gwarantuje pełną kompatybilność z innymi elementami instalacji spełniającymi te same standardy. Jest to rozwiązanie idealne dla inżynierów i mechaników poszukujących komponentów o dużej odporności na korozję oraz minimalnym ryzyku wycieków.

Zastosowanie i specyfika techniczna

Głównym zadaniem tego przyłącza jest bezpośrednie połączenie z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Dzięki zastosowaniu uszczelnienia w kształcie E (zgodnego z DIN 3852) oraz miękkiego pierścienia uszczelniającego wykonanego z kauczuku nitrylowego, połączenie charakteryzuje się exceptionalną szczelnością nawet przy wysokich ciśnieniach roboczych. Standardowe ciśnienie nominalne (PN) wynosi aż 250 BAR, co predysponuje ten element do pracy w wymagających warunkach przemysłowych i mobilnych maszyn hydraulicznych.

Konstrukcja przyłącza opiera się na gwincie metrycznym M26 x 1,5 po stronie przyłącza oraz obsługuje rurę o średnicy 28 mm (seria L). Obróbka powierzchniowa cynk/nikiel zapewnia dodatkową warstwę ochrony przed czynnikami zewnętrznymi, wydłużając żywotność komponentu w trudnym środowisku pracy.

Kluczowe parametry techniczne

Poniżej przedstawiamy szczegółowe dane techniczne produktu, które są kluczowe przy doborze odpowiednich elementów do Twojej instalacji:

• Producent: Voss
• Indeks produktu: 11028LM26WD
• Referencja dostawcy: GES28LM26WD
• Typ gwintu złącza: Metryczny M26 x 1,5 mm
• Średnica rury (d1): 28 mm (Seria L)
• Ciśnienie nominalne (PN): 250 BAR
• Moment dokręcania: 180 N·m
• Rozwartość klucza (S1): 41 mm
• Długość całkowita (lg): 43 mm
• Długość gwintu (K): 16 mm
• Wymiar l2: 19,5 mm
• Wymiar x: 18 mm
• Wymiar d7: 31,9 mm
• Uszczelka: Miękki pierścień z kauczuku nitrylowego (standard)
• Obróbka powierzchniowa: Cynk / Nikiel
• Norma: DIN 2353, DIN-ISO 228, DIN 3852 (kształt E)

Opcje dodatkowe i dostępność

Produkt jest dostępny od ręki w standardowej konfiguracji. Jednakże, ze względu na elastyczność oferty producenta Voss, na specjalne zamówienie dostępne są wersje ze stali szlachetnej, co jest istotne dla aplikacji w branży spożywczej, chemicznej lub morskiej, gdzie odporność na agresywne media jest priorytetem. Istnieje również możliwość zamówienia uszczelki wykonanej z materiału Viton, który oferuje superior odporność termiczną i chemiczną w porównaniu do standardowego kauczuku nitrylowego.

Dzięki precyzyjnie wykonanym wymiarom i zgodności z międzynarodowymi normami, przyłącze Voss 11028LM26WD stanowi bezpieczny i trwały wybór dla każdego systemu hydraulicznego. Jego konstrukcja minimalizuje ryzyko awarii spowodowanej nieszczelnością, a solidne wykonanie zapewnia długą bezawaryjną pracę.
