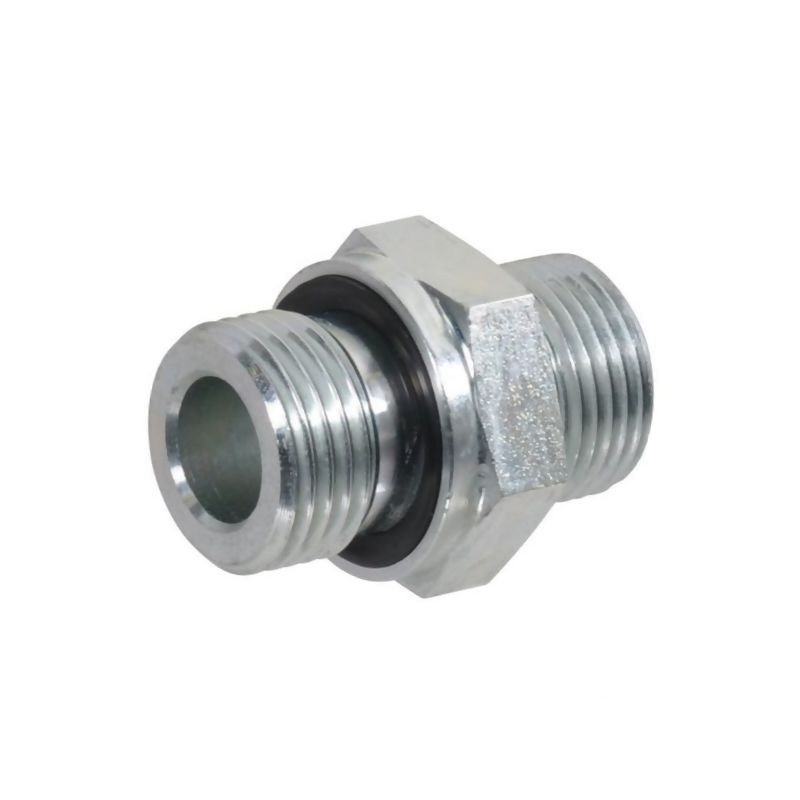

Przyłącze B, 3/4"BSP-1"ORFS

Przyłącze hydrauliczne Alfagomma 117B1612 – specyfikacja i zastosowanie

Prezentowane przyłącze hydrauliczne typu B, oznaczone indeksem producenta 117B1612 oraz referencją dostawcy VNOB1612, to wysokiej klasy komponent marki Alfagomma. Element ten został zaprojektowany z myślą o wymagających zastosowaniach w układach hydraulicznych, gdzie kluczowa jest niezawodność połączeń przy wysokich momentach obrotowych oraz częstym demontażu. Produkt znajduje szerokie zastosowanie w maszynach o amerykańskim rodowodzie, gdzie standardy wykonania i odporności na obciążenia są szczególnie rygorystyczne.

Konstrukcja i technologia wykonania

Przyłącze wykonane jest z wytrzymałej stali, co gwarantuje jego długowieczność i odporność na uszkodzenia mechaniczne. Proces produkcji obejmuje galwanizację oraz ocynkowanie powierzchni, co stanowi skuteczną barierę ochronną przed korozją i negatywnym wpływem czynników zewnętrznych, takich jak wilgoć czy chemia gospodarcza stosowana w rolnictwie i przemyśle.

Kluczowym elementem konstrukcyjnym jest system uszczelniania. Złącze wykorzystuje płaskie uszczelnienie realizowane za pomocą pierścienia samouszczelniającego na złączu śrubowym. Rozwiązanie to, zgodne ze standardem ORFS (O-Ring Face Seal), zapewnia szczelność nawet przy wysokich ciśnieniach roboczych, eliminując ryzyko wycieków oleju hydraulicznego.

Parametry techniczne i kompatybilność

Produkt charakteryzuje się precyzyjnie zdefiniowanymi wymiarami i parametrami pracy, które należy bezwzględnie przestrzegać podczas doboru elementów do instalacji. Przyłącze posiada gwint przyłącza o średnicy 3/4 cala w standardzie BSP oraz gwint złącza o średnicy 1 cala w standardzie ORFS. Standard wykonania jest zgodny z normą SAE J 1453.

Długość całkowita elementu wynosi 43,5 mm, a rozwartość klucza niezbędna do prawidłowego montażu to 36 mm. Przyłącze jest zaprojektowane do pracy pod ciśnieniem nominalnym sięgającym 400 BAR, co kwalifikuje je do zastosowań w systemach wysokociśnieniowych.

Zastosowanie i zalety produktu

Przyłącze B 3/4" BSP - 1" ORFS jest dedykowane do współpracy z rurami lub wężami wyposażonymi w armaturę serii PAV. Jego konstrukcja zapewnia stabilność połączenia w warunkach dynamicznych obciążeń.

• Wytrzymałość: Stalowa konstrukcja z obróbką galwaniczną i ocynkowaną.
• Szczelność: System ORFS z pierścieniem samouszczelniającym.
• Ciśnienie: Odporność na ciśnienie nominalne do 400 BAR.
• Kompatybilność: Pasuje do armatury serii PAV, idealny do maszyn amerykańskich.
• Standard: Zgodność z SAE J 1453.

Dobór odpowiedniego przyłącza jest fundamentem bezpieczeństwa i efektywności pracy układów hydraulicznych. Produkt Alfagomma o numerze 117B1612 stanowi sprawdzone rozwiązanie dla serwisów hydrauliki siłowej oraz użytkowników sprzętu rolniczego i budowlanego, ceniących jakość i precyzję wykonania.
