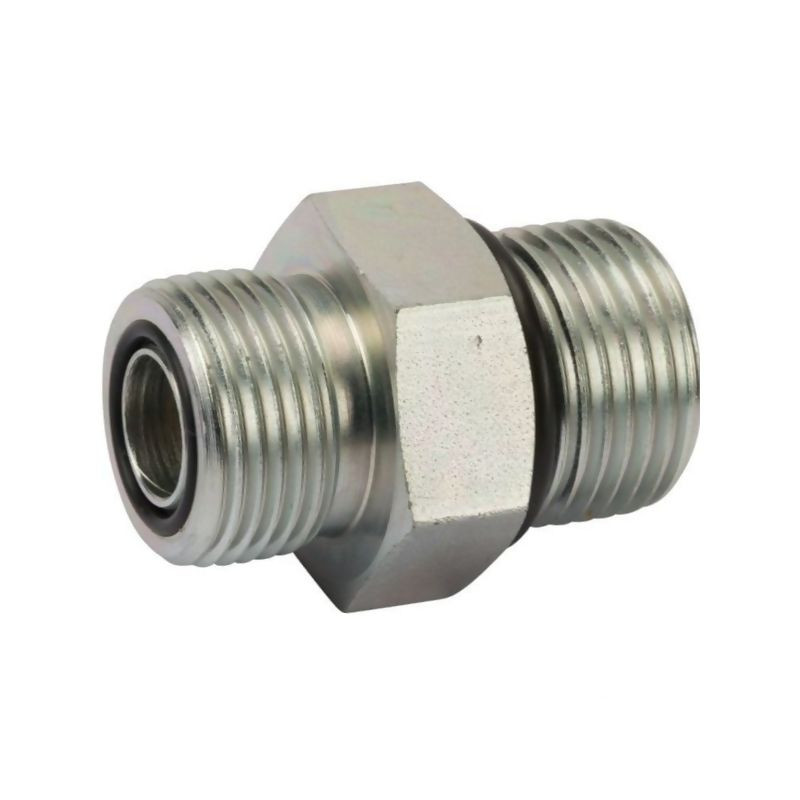

Przyłącze B, 3/4"UNF-11/16"ORFS

Profesjonalne przyłącze hydrauliczne Alfagomma 3/4" UNF - 11/16" ORFS

Prezentowane przyłącze typu B, oznaczone indeksem 1181112 i numerem katalogowym VNOU1112, to wysokiej klasy element instalacji hydraulicznej produkowany przez renomowaną firmę Alfagomma. Zaprojektowane z myślą o wymagających zastosowaniach przemysłowych i rolniczych, zapewnia bezpieczne i szczelne połączenie w systemach pracujących pod wysokim ciśnieniem. Produkt stanowi idealne rozwiązanie dla maszyn wymagających niezawodnej hydrauliki, takich jak ciągniki, kombajny czy sprzęt budowlany.

Konstrukcja i specyfikacja techniczna

Kluczowym elementem tego przyłącza jest jego precyzyjne wykonanie ze stali, co gwarantuje wysoką wytrzymałość mechaniczną oraz odporność na uszkodzenia. Obróbka powierzchniowa w postaci galwanizacji (ocynkowania) skutecznie chroni metal przed korozją i wpływem niekorzystnych warunków atmosferycznych, co jest szczególnie istotne w zastosowaniach zewnętrznych.

Przyłącze charakteryzuje się następującymi parametrami technicznymi:

• Rodzaj przyłącza: Typ B, przeznaczone do rur lub węży z armaturą serii PAV.
• Gwint przyłącza (strona 2): 3/4 cala UNF (Unified National Fine).
• Gwint złącza (strona 1): 11/16 cala ORFS (O-Ring Face Seal).
• Średnica wewnętrzna (D1): 8-10 mm, co pozwala na współpracę z popularnymi rozmiarami przewodów hydraulicznych.
• Ciśnienie nominalne (PN): 400 BAR, co kwalifikuje element do pracy w systemach wysokociśnieniowych.
• Materiał: Stal.
• Obróbka powierzchni: Ocynkowany/Galwanizowany.

System uszczelniania ORFS a bezpieczeństwo pracy

Zastosowanie standardu ORFS (O-Ring Face Seal) jest jednym z najważniejszych atutów tego produktu. Uszczelnienie realizowane jest za pomocą płaskiego pierścienia samouszczelniającego (O-ring), który znajduje się na złączu śrubowym. Taki rodzaj uszczelnienia jest znacznie bardziej skuteczny niż tradycyjne gwinty stożkowe, ponieważ eliminuje ryzyko wycieków oleju hydraulicznego nawet przy występowaniu wibracji lub zmian temperatury. Płaska powierzchnia uszczelniająca zapewnia stabilność połączenia i długotrwałą szczelność.

Wymiary geometryczne przyłącza zostały dobrane tak, aby zapewnić łatwy montaż w ciasnych przestrzeniach maszynowych:

• Długość całkowita (L): 32 mm.
• Długość części gwintowanej/roboczej (C1): 11 mm.
• Wymiar CH: 22 mm (klucz do montażu).
• Wymiar b2: 12 mm.

Zastosowanie i kompatybilność

Przyłącze Alfagomma VNOU1112 jest zgodne z normą SAE J 1453, co jest międzynarodowym standardem dla złączy hydraulicznych z uszczelnieniem czołowym. Dzięki temu produkt jest w pełni zamienny z innymi elementami spełniającymi tę specyfikację. Znajduje ono szerokie zastosowanie w serwisie hydrauliki siłowej, przy naprawie i budowie przewodów hydraulicznych do maszyn rolniczych, leśnych oraz budowlanych.

Dzięki precyzyjnemu wykonaniu i zastosowaniu wysokiej jakości materiałów, przyłącze to zapewnia bezawaryjną pracę przez długi czas, minimalizując ryzyko awarii i przestojów w pracy sprzętu. Jest to element niezbędny dla każdego warsztatu zajmującego się regeneracją lub budową instalacji hydraulicznych.
