Przyłącze B, 7/8"UNF-11/16"ORFS

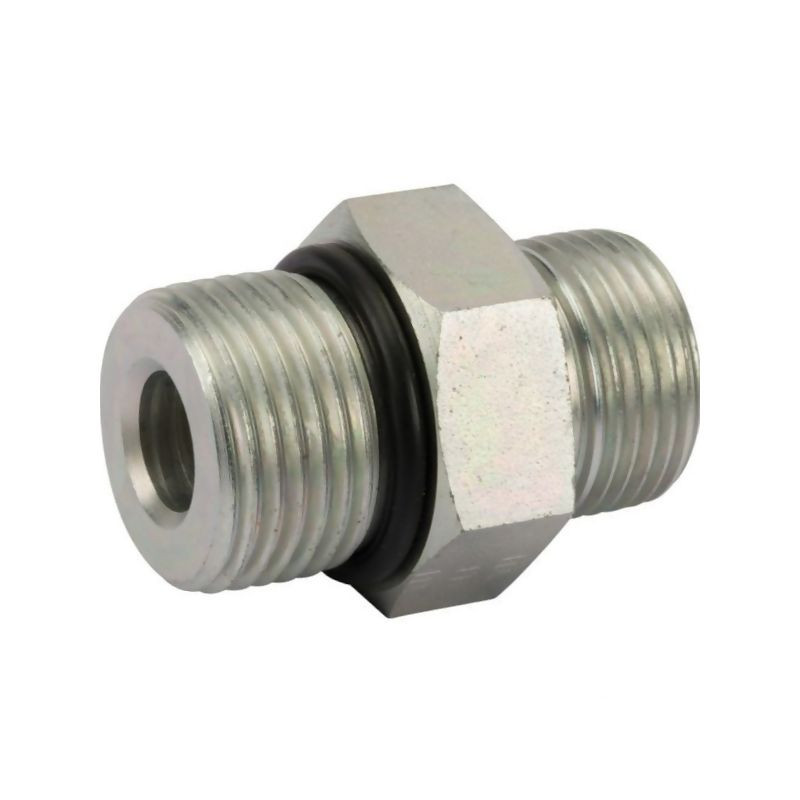

Przyłącze hydrauliczne Burnett & Hillman 7/8" UNF - 11/16" ORFS

Prezentowane przyłącze typu B, oznaczone indeksem 1181114 i numerem katalogowym dostawcy VNOU1114, to wysokiej jakości element łączący produkowany przez renomowaną firmę Burnett & Hillman. Zaprojektowane z myślą o wymagających zastosowaniach w hydraulice siłowej, komponent ten zapewnia szczelne i trwałe połączenie w układach pracujących pod wysokim ciśnieniem. Jest to rozwiązanie szczególnie polecane do maszyn o amerykańskiej genezie konstrukcji, gdzie standardy gwintów UNF oraz złącza ORFS są powszechnie stosowane.

Kluczową zaletą tego przyłącza jest jego odporność na wysokie momenty obrotowe oraz wytrzymałość na częste demontaże i montaż. Dzięki zastosowaniu płaskiego uszczelnienia za pomocą pierścienia samouszczelniającego (O-ring) na złączu śrubowym, system ORFS gwarantuje wysoką szczelność nawet w warunkach silnych wibracji i zmiennych obciążeń dynamicznych. Jest to istotne w przypadku maszyn budowlanych, rolniczych oraz specjalistycznych, gdzie niezawodność instalacji hydraulicznej ma kluczowe znaczenie dla bezpieczeństwa i ciągłości pracy.

Specyfikacja techniczna i parametry

Przyłącze wykonane jest ze stali, co zapewnia mu odpowiednią wytrzymałość mechaniczną. Proces galwanizacji (ocynkowania) powierzchni skutecznie chroni element przed korozją i wpływem czynników zewnętrznych, wydłużając jego żywotność. Produkt spełnia normę SAE J 1453, co potwierdza jego zgodność z międzynarodowymi standardami jakości w zakresie złączy hydraulicznych.

Poniżej przedstawiamy szczegółowe dane techniczne produktu, które należy brać pod uwagę przy doborze odpowiednich komponentów do instalacji:

• Producent: Burnett & Hillman
• Indeks produktu: 1181114
• Numer katalogowy dostawcy: VNOU1114
• Typ przyłącza: Przyłącze B (do rur lub węży z armaturą serii PAV)
• Gwint przyłącza (C2): 7/8" UNF
• Gwint złącza (C1): 11/16" ORFS
• Ciśnienie nominalne (PN): 400 BAR
• Materiał: Stal
• Obróbka powierzchniowa: Ocynkowany (galwanizowana)
• Uszczelnienie: Płaskie uszczelnienie z pierścieniem samouszczelniającym (O-ring)
• Rozwartość klucza (CH): 22 mm (dla części głównej), 27 mm (dla złącza)
• Długość całkowita (L): 35 mm
• Średnica D1: 8-10 mm

Zastosowanie i kompatybilność

Przyłącze to znajduje zastosowanie jako element łączący przewody hydrauliczne z armaturą serii PAV. Dzięki precyzyjnemu wykonaniu gwintów metrycznych i calowych, zapewnia idealne dopasowanie w układach hybrydowych lub importowanych maszyn. Wysokie ciśnienie robocze na poziomie 400 BAR pozwala na wykorzystanie tego komponentu w systemach o dużym obciążeniu, takich jak układy sterowania ciężkim sprzętem budowlanym czy rolniczym.

Warto zwrócić uwagę na wymiary montażowe, w tym rozwartość klucza wynoszącą 22 mm oraz 27 mm, co ułatwia instalację przy użyciu standardowych narzędzi warsztatowych. Długość elementu wynosząca 35 mm pozwala na kompaktowe zabudowy w miejscach o ograniczonej przestrzeni montażowej.
