Przyłącze B, 3/4"UNF-16x1,5 -10L

Przyłącze hydrauliczne Voss typu B – precyzja i szczelność w instalacjach

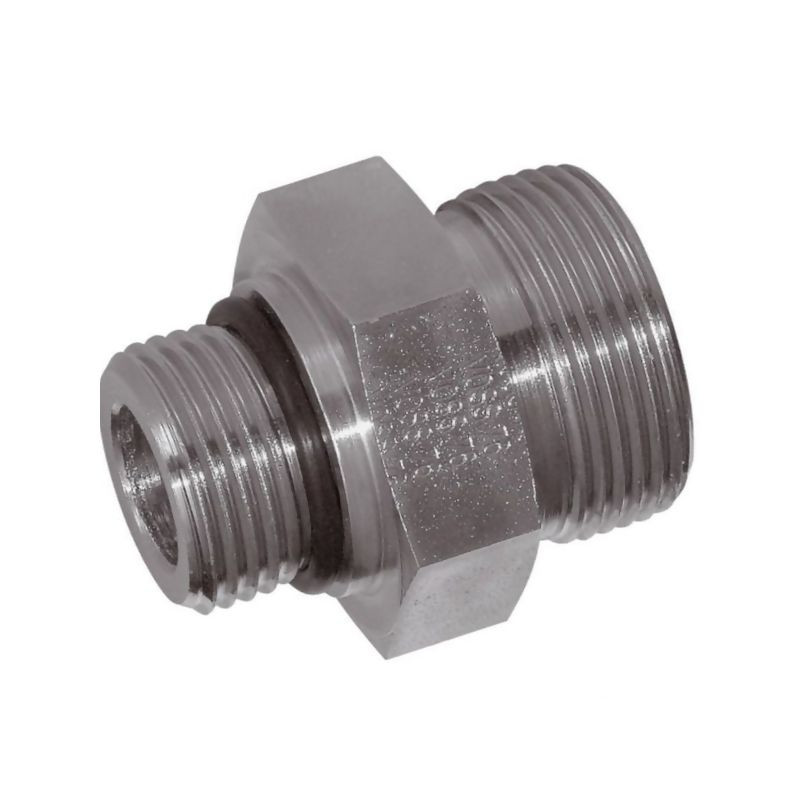

Przedstawiany produkt to wysokiej klasy przyłącze hydrauliczne typu B marki Voss, oznaczone indeksem 11210L34UNFA. Jest to element kluczowy dla budowy niezawodnych systemów przewodów hydraulicznych, gdzie wymagana jest maksymalna szczelność oraz odporność na wysokie ciśnienia. Produkt został zaprojektowany do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem, co znacząco ułatwia i przyspiesza proces montażu w warunkach warsztatowych oraz przemysłowych.

Główną zaletą tego rozwiązania jest minimalizacja ryzyka wycieków dzięki zastosowaniu precyzyjnego uszczelnienia w kształcie F, zgodnego z normą DIN 3852. Konstrukcja opiera się na sprawdzonych standardach DIN 2353 oraz gwincie zgodnym z UST (SAE J 514), co gwarantuje pełną kompatybilność z innymi elementami instalacji hydraulicznych spełniającymi te same normy.

Specyfikacja techniczna i parametry pracy

Przyłącze Voss 11210L34UNFA charakteryzuje się solidną budową dostosowaną do pracy w trudnych warunkach eksploatacyjnych. Element ten obsługuje rury o średnicy 10 mm (seria L) i wytrzymuje ciśnienie robocze sięgające aż 400 BAR. Taka wydajność czyni go idealnym wyborem do zastosowań w maszynach rolniczych, urządzeniach budowlanych oraz układach napędowych, gdzie stabilność ciśnienia jest krytyczna dla bezpieczeństwa i efektywności pracy.

Powierzchnia elementu została poddana obróbce cynkowo-niklowej, co zapewnia dużą odporność na korozję i wydłuża żywotność komponentu nawet przy narażeniu na wilgoć oraz czynniki zewnętrzne. Standardowo przyłącze wyposażone jest w miękki pierścień uszczelniający wykonany z kauczuku nitrylowego (NBR), który zapewnia doskonałą szczelność w typowych zastosowaniach hydraulicznych.

Kluczowe wymiary i dane montażowe

Dla prawidłowego doboru narzędzi i wykonania montażu, kluczowe są poniższe wymiary geometryczne oraz parametry gwintu:

• Gwint przyłącza: 3/4 cala UNF (Unified National Fine)
• Gwint złącza (rura): 16x1,5 mm (dla rury 10L)
• Średnica rury (d1): 10 mm
• Moment dokręcania: 55 N·m
• Rozwartość klucza S1 (korpus): 24 mm
• Rozwartość klucza S2 (nakrętka/koniec): 19 mm
• Długość całkowita (lg): 31 mm
• Długość gwintu (K): 11,0 mm
• Wymiar l2: 12,8 mm
• Wymiar d8: 23 mm
• Wymiar x: 8 mm

Zastosowanie i opcje dodatkowe

Przyłącze znajduje szerokie zastosowanie w systemach przewodów hydraulicznych, szczególnie tam, gdzie wymagane jest połączenie elementów o różnej specyfikacji gwintów (metryczny z calowym UNF). Dzięki swojej uniwersalności i zgodności z normami branżowymi, jest chętnie stosowane przez serwisantów i konstruktorów układów hydraulicznych.

Warto zaznaczyć, że producent Voss oferuje możliwość dostosowania produktu do specyficznych wymagań klienta. Na zamówienie dostępne są wersje wykonane ze stali szlachetnej, co jest istotne w środowiskach o wysokiej agresywności chemicznej. Dodatkowo, standardowa uszczelka nitrylowa może zostać zastąpiona uszczelką wykonaną z Vitonu, która charakteryzuje się wyższą odpornością termiczną i chemiczną, co rozszerza zakres zastosowań przyłącza w ekstremalnych warunkach pracy.
