Przyłącze B, 3/4"UNF-24x1,5 -16S

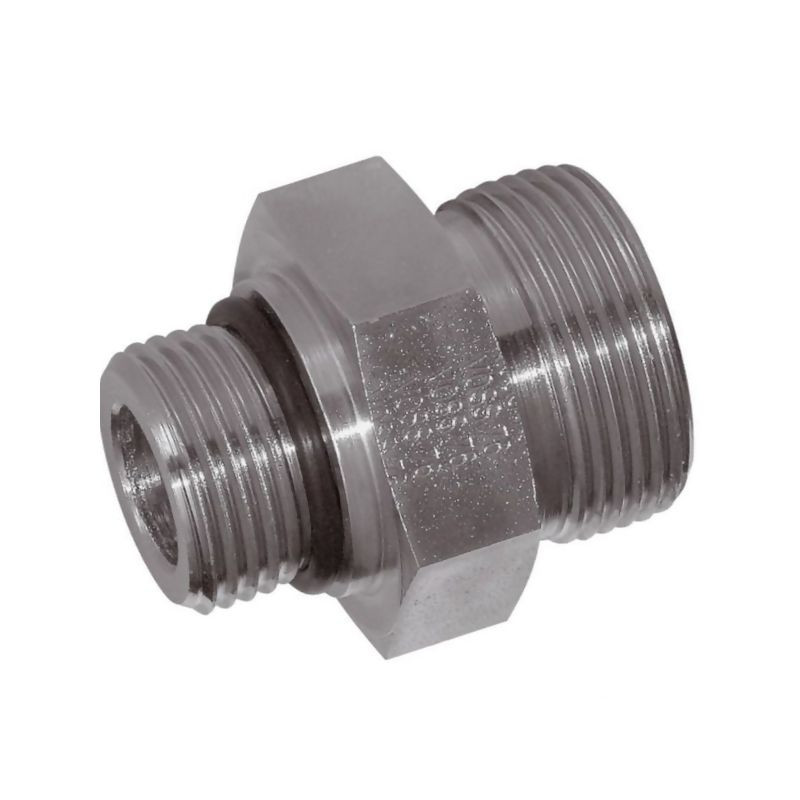

Profesjonalne przyłącze hydrauliczne Voss typu B

Przedstawiane przyłącze marki Voss, oznaczone indeksem 11216S34UNFA, to wysokiej klasy element systemu hydraulicznego, zaprojektowany do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Produkt ten należy do serii S i charakteryzuje się wysoką precyzją wykonania oraz odpornością na trudne warunki pracy. Jest to kluczowy komponent w budowie szczelnych i wytrzymałych instalacji hydraulicznych, gdzie niezawodność połączeń ma fundamentalne znaczenie dla bezpieczeństwa i efektywności całego układu.

Główną zaletą tego rozwiązania jest minimalizacja ryzyka wycieków dzięki zastosowaniu sprawdzonej technologii uszczelniania. Przyłącze zostało poddane obróbce powierzchniowej cynk/nikiel, co zapewnia mu dużą odporność na korozję i wydłuża żywotność nawet w środowiskach o podwyższonej wilgotności lub narażonych na działanie czynników chemicznych.

Specyfikacja techniczna i parametry pracy

Element ten został zaprojektowany do współpracy z rurami o średnicy 16 mm (oznaczenie d1). Kluczowym aspektem jego konstrukcji jest hybrydowa natura gwintów, która pozwala na łączenie różnych standardów w jednym punkcie. Z jednej strony mamy gwint przyłącza w standardzie UNF o rozmiarze 3/4 cala, a z drugiej strony gwint złącza metryczny 24x1,5, zgodny z normą DIN 2353. Uszczelnienie realizowane jest poprzez miękki pierścień uszczelniający wykonany z kauczuku nitrylowego, co gwarantuje szczelność przy wysokich ciśnieniach.

Produkt osiąga imponujące parametry wytrzymałościowe. Maksymalne ciśnienie robocze (PN) wynosi aż 630 BAR, co kwalifikuje go do zastosowań w systemach wysokociśnieniowych. Moment dokręcania został określony na poziomie 100 N·m, co należy bezwzględnie przestrzegać podczas montażu, aby zapewnić prawidłowe dociśnięcie uszczelki i uniknąć uszkodzenia gwintu lub elementu.

Wymiary i kompatybilność

Dla prawidłowego doboru narzędzi montażowych oraz oceny przestrzeni instalacyjnej, istotne są precyzyjne wymiary przyłącza:

• Długość całkowita (lg): 38 mm
• Długość gwintu (K): 11,2 mm
• Średnica zewnętrzna (d8): 23 mm
• Wymiar x: 12 mm
• Wymiar l2: 18,3 mm
• Rozwartość klucza S1: 27 mm
• Rozwartość klucza S2: 30 mm

Zgodność z normami jest potwierdzona przez certyfikację według DIN 2353 oraz DIN 3852 (kształt F). Gwint jest również zgodny z normą UST (SAE J 514), co zapewnia szeroką kompatybilność z elementami innych producentów stosujących te same standardy przemysłowe.

Zastosowanie i opcje dodatkowe

Przyłącze Voss 11216S34UNFA znajduje zastosowanie głównie w przewodach hydraulicznych oraz wężach hydraulicznych w maszynach rolniczych, budowlanych oraz przemysłowych. Jego konstrukcja typu B umożliwia elastyczne prowadzenie instalacji i łączenie elementów o różnej geometrii gwintów.

Warto zaznaczyć, że producent oferuje możliwość dostosowania produktu do specyficznych wymagań. Na zamówienie dostępne są wersje wykonane ze stali szlachetnej, co jest istotne w aplikacjach wymagających ekstremalnej odporności chemicznej lub higienicznej. Istnieje również możliwość zamówienia uszczelki wykonanej z materiału Viton, który charakteryzuje się jeszcze wyższą odpornością termiczną i chemiczną niż standardowy kauczuk nitrylowy.

Produkt jest nowy, dostępny od ręki i sprzedawany w sztukach. Dzięki precyzyjnej obróbce i wysokiej jakości materiałów, przyłącze to stanowi inwestycję w długotrwałą bezawaryjność systemu hydraulicznego.
