Przyłącze B, 3/4"UNF-1"ORFS

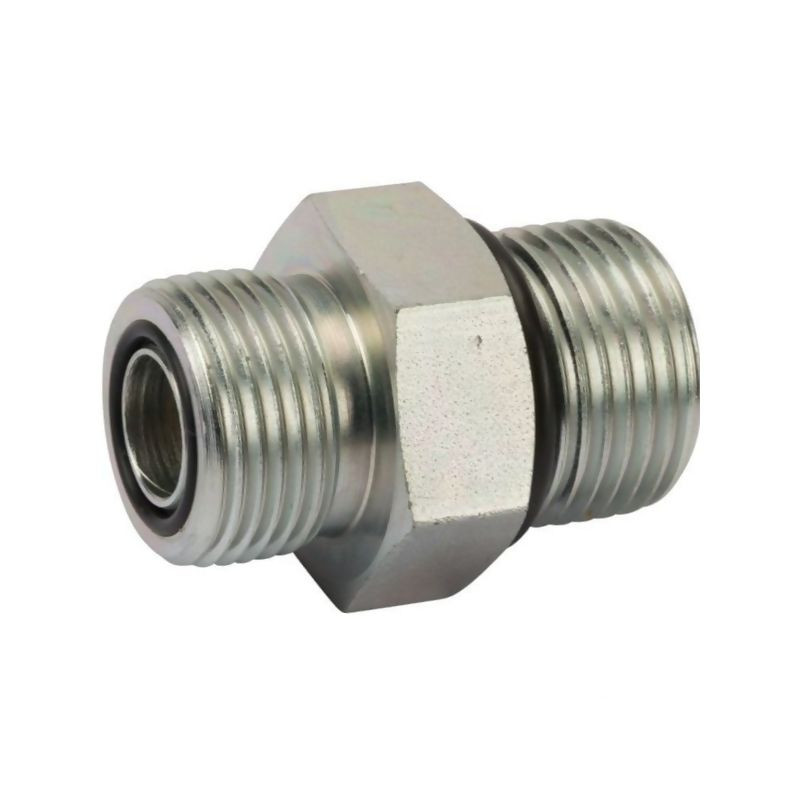

Profesjonalne przyłącze hydrauliczne Alfagomma 3/4" UNF - 1" ORFS

Prezentowane przyłącze typu B, oznaczone indeksem 1181612 i symbolem producenta VNOU1612, to wysokiej klasy komponent hydrauliczny marki Alfagomma. Zostało zaprojektowane z myślą o niezawodnej pracy w układach wysokiego ciśnienia, zapewniając szczelność i trwałość w wymagających warunkach eksploatacyjnych. Produkt wykonany jest ze stali, co gwarantuje odpowiednią wytrzymałość mechaniczną oraz odporność na obciążenia dynamiczne.

Konstrukcja i specyfikacja techniczna

Kluczowym elementem tego przyłącza jest zastosowanie dwóch różnych standardów gwintów, co pozwala na elastyczne łączenie elementów instalacji hydraulicznej. Z jednej strony znajduje się gwint przyłącza o średnicy 3/4 cala w standardzie UNF (Unified National Fine), natomiast strona złącza wyposażona jest w gwint 1 cal w standardzie ORFS (O-Ring Face Seal). Standard ORFS charakteryzuje się płaskim uszczelnieniem za pomocą pierścienia samouszczelniającego (O-ring), co jest rozwiązaniem niezwykle skutecznym w zapobieganiu wyciekom oleju hydraulicznego, nawet przy wysokich drganiach i zmianach ciśnienia.

Przyłącze posiada galwanizowaną, ocynkowaną powłokę ochronną, która skutecznie zabezpiecza stal przed korozją i wpływem czynników zewnętrznych. Jest to istotne zwłaszcza w zastosowaniach rolniczych, budowlanych czy warsztatowych, gdzie urządzenia narażone są na wilgoć i zabrudzenia.

Zastosowanie i kompatybilność

Komponent ten jest dedykowany do współpracy z rurami lub wężami hydraulicznymi wyposażonymi w armaturę serii PAV. Dzięki precyzyjnie dobranym wymiarom, przyłącze idealnie pasuje do przewodów o określonych średnicach wewnętrznych. Jest to rozwiązanie zgodne z normą SAE J 1453, co potwierdza jego wysoką jakość i uniwersalność w branży hydraulicznej.

Główne parametry techniczne pozwalają na szybkie dopasowanie produktu do istniejącej instalacji:

• Średnica gwintu złącza (strona ORFS): 1 cal
• Średnica gwintu przyłącza (strona UNF): 3/4 cala
• Typ uszczelnienia: Płaskie uszczelnienie za pomocą pierścienia samouszczelniającego na złączu śrubowym
• Materiał wykonania: Stal
• Obróbka powierzchniowa: Ocynkowana (galwanizowana)

Wymiary i parametry eksploatacyjne

Dla prawidłowego montażu kluczowe są dokładne wymiary geometryczne przyłącza. Długość całkowita elementu (L) wynosi 45 mm. Istotnym parametrem jest również wymiar b2, który wynosi 14 mm, oraz długość drutu po stronie 1 (C1), wynosząca 15,5 mm. Przyłącze jest dostosowane do przewodów o średnicy wewnętrznej (D1) w zakresie od 14 do 16 mm.

Produkt charakteryzuje się wysokim ciśnieniem nominalnym (PN) na poziomie 400 BAR, co kwalifikuje go do zastosowań w systemach hydraulicznych pracujących pod dużym obciążeniem. Dzięki temu przyłącze Alfagomma VNOU1612 stanowi niezawodny element łączący w maszynach rolniczych, sprzęcie budowlanym oraz innych urządzeniach wymagających precyzyjnej i szczelnej hydrauliki siłowej.
