Przyłącze hydrauliczne Voss typu B o indeksie 11115LR38WDA, przeznaczone do rur 15 mm (seria L). Posiada gwint przyłącza 3/8" BSP oraz gwint złącza metrycznego 22x1,5. Charakteryzuje się wysoką odpornością na korozję dzięki powłoce cynk/nikiel i wytrzymałością na ciśnienie do 400 BAR.
Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 11115LR38WDA, to wysokiej klasy komponent przeznaczony do budowy niezawodnych instalacji rurowych. Jest to element typu B, który umożliwia bezpośrednie połączenie rury stalowej z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Rozwiązanie to znajduje szerokie zastosowanie w systemach hydraulicznych, gdzie kluczowa jest szczelność oraz odporność na wysokie ciśnienia.
Konstrukcja przyłącza opiera się na sprawdzonych standardach DIN 2353 oraz DIN 3852 (kształt E), co gwarantuje pełną kompatybilność z innymi elementami systemu rurowego. Gwint zewnętrzny wykonany jest zgodnie z normą DIN-ISO 228 (R, DIN259), co ułatwia montaż i zapewnia precyzyjne dopasowanie. Dzięki zastosowaniu miękkiego pierścienia uszczelniającego z kauczuku nitrylowego (NBR), połączenie charakteryzuje się minimalnym ryzykiem wycieków, nawet w trudnych warunkach eksploatacyjnych.
Przyłącze zostało zaprojektowane do pracy z rurami o średnicy zewnętrznej 15 mm (seria L). Poniżej znajdują się szczegółowe dane techniczne, które należy uwzględnić podczas projektowania instalacji:

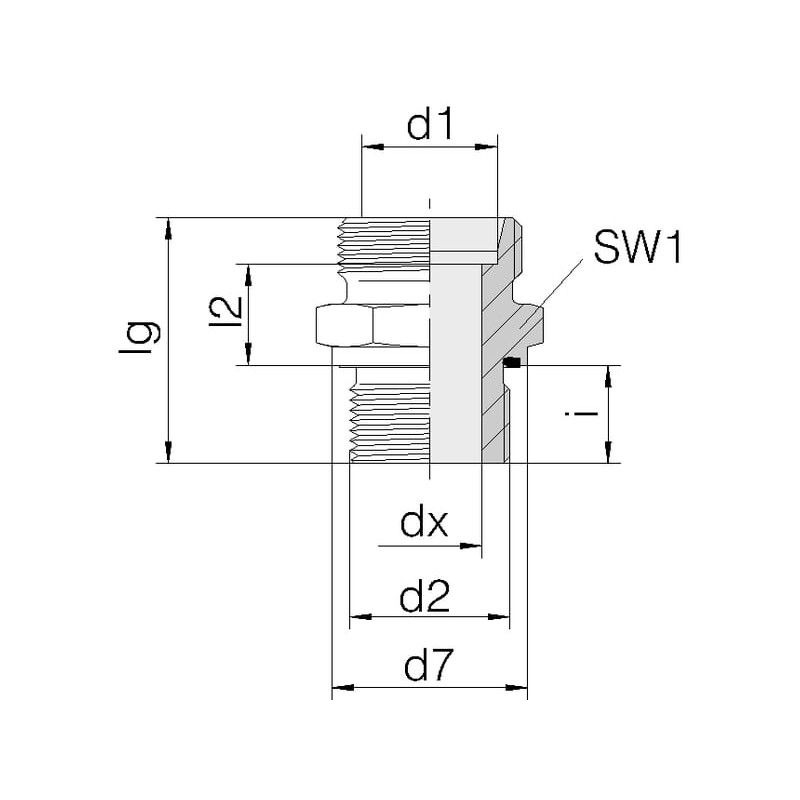

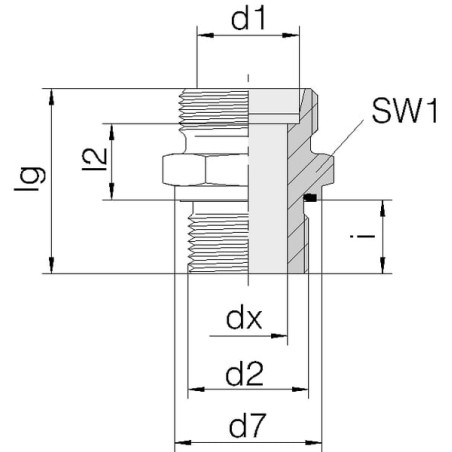

Prawidłowy montaż wymaga uwzględnienia konkretnych wymiarów geometrycznych oraz momentów dokręcania. Element ten posiada dwie strefy kluczowe, co ułatwia montaż przy użyciu standardowych narzędzi warsztatowych.
Przyłącze Voss 11115LR38WDA znajduje zastosowanie przede wszystkim w przemyśle maszynowym, motoryzacyjnym oraz rolniczym, wszędzie tam, gdzie stosuje się przewody hydrauliczne. Jego konstrukcja eliminuje konieczność stosowania dodatkowych adapterów, co redukuje liczbę potencjalnych punktów awarii w układzie.
Głównymi zaletami tego rozwiązania są:
Dla zastosowań wymagających szczególnej odporności na korozję lub pracy w środowiskach o wysokim stopniu zanieczyszczenia, producent oferuje również wersje wykonane ze stali szlachetnej oraz z uszczelkami z Vitonu, realizowane na indywidualne zamówienie. Standardowa wersja ze stali ocynkowanej/niklowanej stanowi jednak optymalny wybór do większości typowych aplikacji hydraulicznych do 400 BAR.
