Przyłącze B, 42x2,0-45x2,0-35L

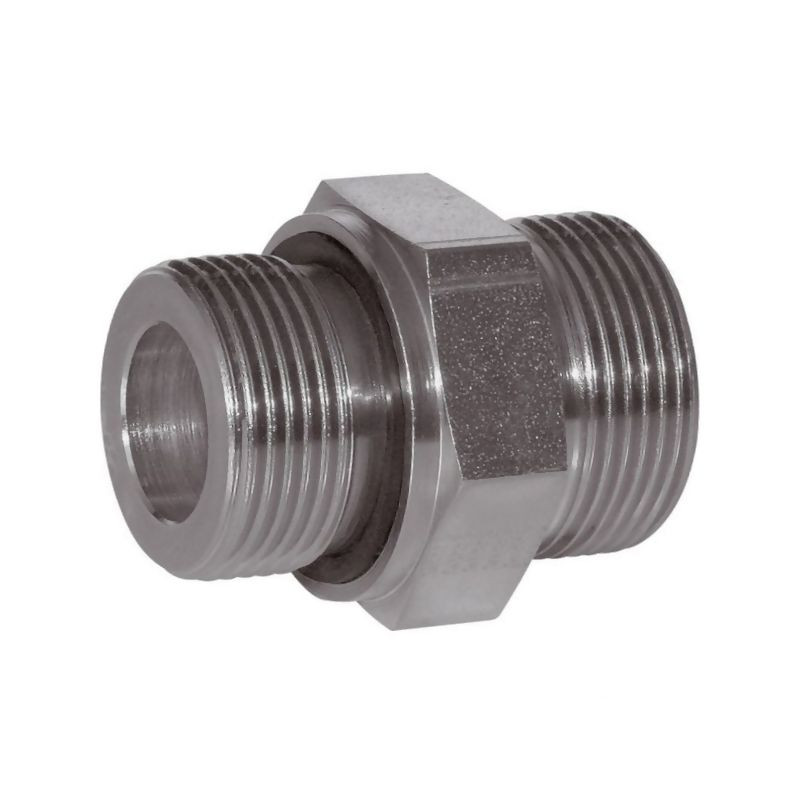

Przyłącze hydrauliczne Voss typu B – specyfikacja i zastosowanie

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 11035LM42WD, to wysokiej klasy element łączący przeznaczony do systemów hydraulicznych wymagających niezawodności i odporności na wysokie ciśnienia. Produkt stanowi przyłącze typu B, które charakteryzuje się metrycznym gwintem przyłącza oraz złącza, co zapewnia precyzyjne i szczelne połączenie w instalacjach przemysłowych oraz maszynowych.

Kluczową zaletą tego rozwiązania jest możliwość bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Taka konstrukcja minimalizuje ryzyko wycieków, co jest krytyczne w systemach pracujących pod wysokim ciśnieniem roboczym sięgającym 250 bar. Element wykonany jest z materiałów odpornych na korozję, dzięki zastosowaniu powłoki cynkowej lub niklowej, co wydłuża jego żywotność nawet w trudnych warunkach eksploatacyjnych.

Parametry techniczne i wymiary

Przyłącze zostało zaprojektowane zgodnie z normą ISO 228 oraz standardem DIN 2353. Gwint jest zgodny z DIN-ISO 228 (R, DIN259), a kształt uszczelnienia (typ E) spełnia wymagania normy DIN 3852. Poniżej znajdują się szczegółowe dane techniczne produktu, które należy brać pod uwagę podczas doboru elementów do instalacji:

• Producent: Voss
• Indeks produktu: 11035LM42WD
• Referencja dostawcy: GES35LM42WD
• Typ przyłącza: B (metryczny-metryczny)
• Seria: L (lekka)
• Średnica rury (d1): 35 mm
• Gwint przyłącza (d2): 42 mm ze skokiem 2,00 mm
• Gwint złącza: 45x2,0 mm (zgodnie z opisem krótkim)
• Ciśnienie robocze max (PN): 250 bar
• Moment dokręcania: 330 N·m
• Długość całkowita (lg): 48 mm
• Długość gwintu (K): 20,0 mm
• Rozwartość klucza S1: 55 mm
• Rozwartość klucza S2: 50 mm
• Wymiar x: 30 mm
• Wymiar l2: 17,5 mm
• Wymiar d7: 49,9 mm
• Obróbka powierzchniowa: Cynk / Nikiel
• Ciężar: 27,3 kg (uwaga: wartość ze źródła, może dotyczyć opakowania zbiorczego)

Uszczelnienie i materiały

Standardowo przyłącze wyposażone jest w miękki pierścień uszczelniający wykonany z kauczuku nitrylowego (NBR), który zapewnia doskonałą szczelność w typowych zastosowaniach hydraulicznych. Dla aplikacji wymagających wyższej odporności chemicznej lub termicznej, na zamówienie dostępna jest uszczelka wykonana z Vitonu. Istnieje również możliwość zamówienia wersji wykonanej ze stali szlachetnej, co jest istotne w środowiskach o podwyższonym ryzyku korozji.

Zastosowanie i montaż

Element znajduje zastosowanie w przewodach hydraulicznych oraz wężach hydraulicznych. Dzięki zgodności z normami DIN i ISO, przyłącze Voss 11035LM42WD jest kompatybilne z szeroką gamą komponentów innych producentów stosujących te same standardy. Montaż wymaga użycia kluczy o rozwartościach 55 mm i 50 mm oraz zachowania momentu dokręcania na poziomie 330 N·m, aby zapewnić pełną integralność połączenia i bezpieczeństwo pracy układu pod ciśnieniem do 250 bar.
