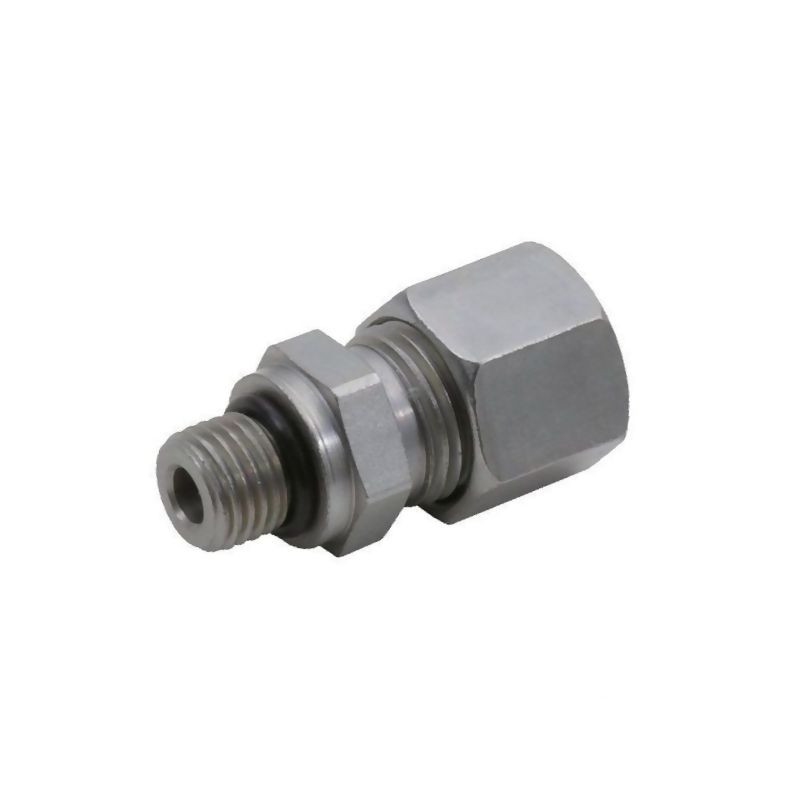

Przyłącze B, 7/16"UNF-16x1,5 -10L

Profesjonalne przyłącze hydrauliczne Voss 10L z gwintem 7/16" UNF

Prezentowane przyłącze typu B marki Voss to precyzyjny element systemów hydraulicznych, zaprojektowany z myślą o niezawodności i trwałości w wymagających warunkach pracy. Produkt o numerze katalogowym 11210L716UNF (referencja dostawcy GEV10L716UNF) stanowi kluczowy komponent umożliwiający szczelne i bezpieczne łączenie przewodów hydraulicznych z elementami maszyn i urządzeń. Dzięki zastosowaniu wysokiej jakości materiałów oraz zgodności z międzynarodowymi normami, przyłącze to gwarantuje stabilność pracy instalacji pod wysokim ciśnieniem.

Konstrukcja przyłącza opiera się na sprawdzonej technologii zacinania pierścieniem 2S, co zapewnia optymalne połączenie i doskonałe działanie uszczelniające. Element ten jest częścią serii L, co wskazuje na jego przeznaczenie do rur o średnicy 10 mm. Producent zadbał o wysoką odporność na korozję, stosując powłokę cynkowo-niklową, która skutecznie chroni metal przed działaniem czynników zewnętrznych, wilgoci oraz agresywnych środowisk przemysłowych.

Zastosowanie i kompatybilność techniczna

Przyłącze znajduje szerokie zastosowanie w hydraulice siłowej oraz w systemach przesyłu mediów w maszynach rolniczych, budowlanych i przemysłowych. Jest dedykowane do współpracy z wężami hydraulicznymi oraz sztywnymi przewodami rurowymi. Kluczową cechą tego modelu jest hybrydowa konstrukcja gwintów, która umożliwia łączenie różnych standardów w jednym punkcie.

• Gwint przyłącza: 7/16 cala UNF (Unified National Fine) – standard amerykański, powszechnie stosowany w hydraulice mobilnej i przemysłowej.
• Gwint złącza (przewodu): M16 x 1,5 mm – metryczny gwint drobnozwojny, zgodny z normą DIN 2353.
• Średnica rury: 10 mm – idealne dopasowanie do rur hydraulicznych o tym wymiarze.

Element spełnia rygorystyczne wymagania normy DIN 2353 oraz DIN 3852 (kształt F). Gwint przyłącza jest zgodny ze standardem UST (SAE J 514), co potwierdza jego uniwersalność i możliwość stosowania w urządzeniach importowanych oraz produkowanych zgodnie ze standardami międzynarodowymi.

Parametry techniczne i właściwości użytkowe

Wysoka wydajność przyłącza wynika z precyzyjnego wykonania oraz doboru odpowiednich materiałów uszczelniających. Standardowo produkt wyposażony jest w miękki pierścień uszczelniający wykonany z kauczuku nitrylowego (NBR), który charakteryzuje się doskonałą odpornością na oleje mineralne i smary. Dla zastosowań specjalistycznych, producent oferuje możliwość zamówienia wersji z uszczelką z Vitonu, która wykazuje wyższą odporność termiczną i chemiczną.

Dane techniczne potwierdzają wysoką wytrzymałość mechaniczną elementu. Przyłącze jest zaprojektowane do pracy pod ciśnieniem roboczym sięgającym aż 500 BAR, co czyni je odpowiednim do zastosowań w systemach wysokociśnieniowych.

• Ciśnienie robocze max.: 500 BAR
• Długość gwintu: 9,2 mm
• Rozwartość klucza (strona przyłącza): 17 mm
• Rozwartość klucza (strona złącza): 19 mm
• Obróbka powierzchniowa: Cynk / Nikiel

Wymiary kluczy pozwalają na łatwy i ergonomiczny montaż przy użyciu standardowych narzędzi warsztatowych. Różnica w rozmiarach (17 mm i 19 mm) ułatwia prawidłowe dokręcenie obu końcówek bez ryzyka uszkodzenia powłoki ochronnej lub deformacji gwintu.

Dostępność wersji specjalnych

Standardowa wersja przyłącza Voss 11210L716UNF jest wykonana ze stali węglowej z powłoką antykorozyjną. Jednakże, ze względu na specyfikę niektórych branż (np. przemysł spożywczy, chemiczny lub morski), producent przewidział możliwość realizacji zamówień na wersje wykonane ze stali szlachetnej. Takie rozwiązanie eliminuje ryzyko korozji nawet w najbardziej agresywnych środowiskach. Podobnie, jak wspomniano wcześniej, na zamówienie dostępne są uszczelki z materiału Viton, co rozszerza zakres temperatur pracy i kompatybilność chemiczną przyłącza.

Wybierając przyłącze Voss, inwestujesz w komponent o sprawdzonej renomie, który zapewnia bezpieczeństwo instalacji hydraulicznej i minimalizuje ryzyko awarii spowodowanych nieszczelnościami.
