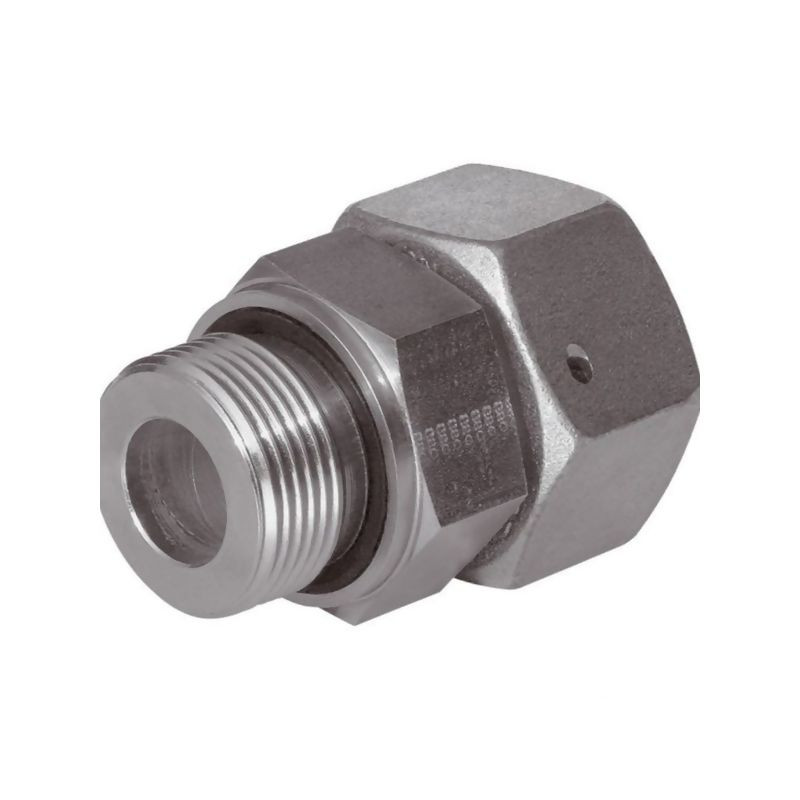

Wysokiej jakości przyłącze hydrauliczne Voss typu E, indeks 13210LR12WD. Przeznaczone do rur 10 mm (seria L) z gwintem przyłącza 1/2" BSP i złączem metrycznym 16x1,5. Wstępnie zmontowany pierścień samouszczelniający zapewnia szczelność do 400 BAR.
Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 13210LR12WD, to precyzyjny element systemu rurowego przeznaczony do budowy niezawodnych instalacji hydraulicznych. Produkt stanowi kluczowy komponent w łączeniu przewodów rurowych z armaturą o gwincie rurowym BSP. Dzięki zastosowaniu wysokiej jakości materiałów oraz zaawansowanej technologii produkcji, złącze gwarantuje szczelność i trwałość nawet w warunkach wysokiego ciśnienia roboczego.
Konstrukcja przyłącza typu E charakteryzuje się wstępnie zmontowanym pierścieniem samouszczelniającym, co znacząco ułatwia proces instalacji i minimalizuje ryzyko błędów montażowych. Rozwiązanie to zapewnia optymalne połączenie z pierścieniem zacinającym, co przekłada się na doskonałe działanie całego układu hydraulicznego. Produkt został poddany obróbce powierzchniowej cynkiem i niklem, co nadaje mu dużą odporność na korozję oraz niekorzystne czynniki zewnętrzne.
Przyłącze znajduje zastosowanie w systemach przewodów hydraulicznych, gdzie wymagana jest wysoka szczelność i odporność na drgania. Jest dedykowane do rur o średnicy zewnętrznej 10 mm (seria L). Gwint przyłącza to standardowy gwint rurowy 1/2 cala BSP, natomiast strona złączki współpracuje z rurą poprzez gwint metryczny M16x1,5.
Kluczowym elementem konstrukcyjnym jest nakrętka złączkowa wyposażona w stożek 24° oraz o-ring, co w połączeniu z gwintem wkręcanym z uszczelnieniem miękkim tworzy barierę dla wycieków. Produkt spełnia normy DIN 2401 w zakresie ciśnienia nominalnego i temperatury pracy.
Prawidłowy montaż wymaga przestrzegania określonych wymiarów oraz użycia odpowiednich narzędzi. Poniżej zestawiono kluczowe wymiary geometryczne niezbędne do poprawnego spasowania złącza w układzie:
Zastosowanie przyłączy Voss serii E przynosi wymierne korzyści operacyjne. Wstępne zmontowanie pierścienia uszczelniającego eliminuje problem zgubienia drobnych elementów podczas montażu w trudnodostępnych miejscach. Duża odporność na korozję dzięki powłoce cynkowo-niklowej wydłuża żywotność instalacji. Dodatkowo, produkt charakteryzuje się niewielkim ryzykiem wycieku, co jest krytyczne dla bezpieczeństwa i efektywności pracy maszyn hydraulicznych.
Dla zastosowań specjalistycznych, producent oferuje możliwość zamówienia wersji ze stali szlachetnej lub z uszczelką Viton, co poszerza zakres zastosowań w środowiskach o podwyższonej agresywności chemicznej lub temperaturowej. Standardowa wersja ze stali ocynkowanej i niklowanej jest jednak wystarczająca dla większości typowych aplikacji przemysłowych i mobilnych.
Przyłącze E, 3/8" BSP-16x1,5 - 10L, ocynkowane, stalowe. Gwint złącza 3/8" oraz M16, ciśnienie nominalne 380 bar. Dane podane w danych produktu.
