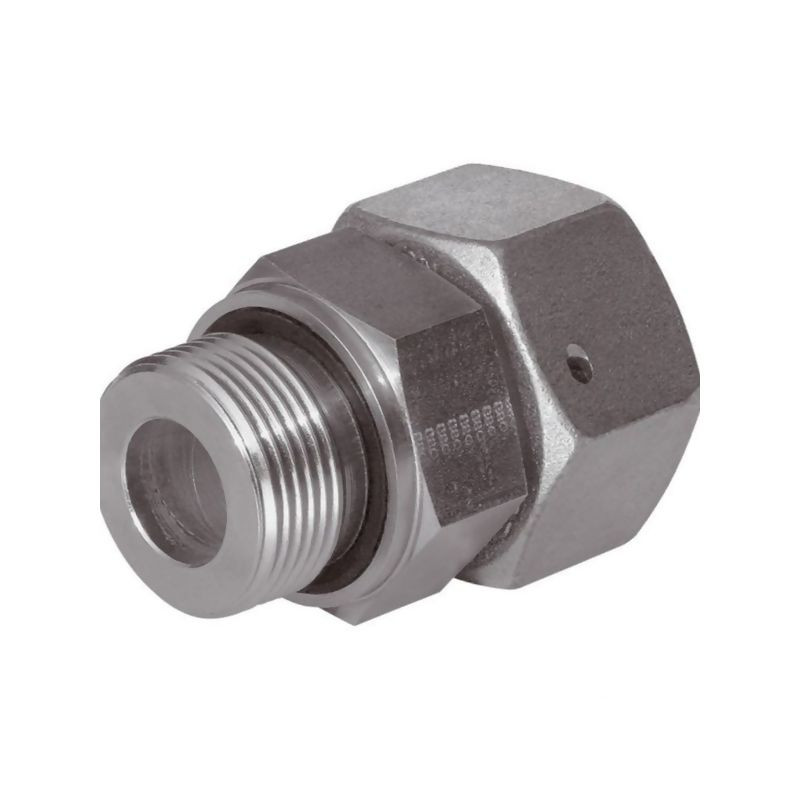

Przyłącze E, 1/2"BSP-20x1,5 -12S

Przyłącze hydrauliczne Voss typu E – precyzja i szczelność

Przedstawiany produkt to wysokiej klasy przyłącze hydrauliczne typu E marki Voss, oznaczone indeksem 13212SR12WD. Jest to element kluczowy dla budowy niezawodnych systemów przewodów hydraulicznych, gdzie priorytetem jest szczelność oraz odporność na wysokie ciśnienia. Produkt dostarczany jest jako wstępnie zmontowany pierścień samouszczelniający, co znacząco ułatwia proces instalacji i minimalizuje ryzyko błędów montażowych.

Konstrukcja przyłącza opiera się na sprawdzonej technologii VossRing, zapewniającej optymalne połączenie z pierścieniem zacinającym. Dzięki zastosowaniu uszczelki w postaci o-ringu oraz stożka 24°, element ten gwarantuje doskonałe działanie nawet w trudnych warunkach eksploatacyjnych. Powierzchnia została poddana obróbce cynkowo-niklowej, co zapewnia dużą odporność na korozję i wydłuża żywotność komponentu w środowisku przemysłowym oraz rolniczym.

Zastosowanie i korzyści użytkowe

Przyłącze E znajduje szerokie zastosowanie w systemach hydraulicznych, szczególnie tam, gdzie wymagane jest łączenie węży i przewodów hydraulicznych z portami o gwincie rurowym BSP. Główne korzyści płynące z wyboru tego rozwiązania to:

• Niewielkie ryzyko wycieku dzięki precyzyjnie wykonanemu uszczelnieniu miękkemu.
• Łatwość montażu dzięki wstępnej konfiguracji pierścienia samouszczelniającego.
• Wysoka odporność na czynniki zewnętrzne dzięki powłoce cynk/nikiel.
• Możliwość dostosowania do specyficznych wymagań – na zamówienie dostępne wersje ze stali szlachetnej oraz z uszczelką Viton.

Specyfikacja techniczna i parametry

Poniżej znajdują się szczegółowe dane techniczne przyłącza, które potwierdzają jego zgodność z normami DIN 2401 oraz wysoką wytrzymałość mechaniczną. Produkt jest zaprojektowany do pracy pod wysokim ciśnieniem nominalnym.

• Producent: Voss
• Symbol producenta: EGESD12SR12WD
• Indeks sklepu: 13212SR12WD
• Typ przyłącza: E (gwint przyłącza 1/2" BSP – gwint złącza 20x1,5)
• Seria: S
• Średnica rury: 12 mm
• Ciśnienie nominalne (PN): 630 BAR
• Moment dokręcania: 150 N·m
• Obróbka powierzchniowa: Cynk / Nikiel (Zinc, Nickel-plated)

Wymiary geometryczne

Dla prawidłowego doboru i montażu kluczowe są wymiary przyłącza. Poniższe wartości należy traktować jako wiążące:

• Rozwartość klucza S1: 27 mm
• Rozwartość klucza SW3 (drugi koniec): 24 mm
• Rozwartość klucza S2: 22 mm
• Długość gwintu K: 14 mm
• Długość całkowita L1 / l5: 35.5 mm
• Średnica zewnętrzna d7: 26.9 mm
• Wymiar wewnętrzny i: 14 mm
• Wymiar x: 8 mm
• Ciężar: 14.4 kg (uwaga: wartość katalogowa, może odnosić się do opakowania zbiorczego lub specyficznej jednostki miary producenta, przy pojedynczej sztuce waga będzie znacznie niższa)

Przyłącze Voss 13212SR12WD to profesjonalny wybór dla serwisantów hydrauliki siłowej, mechaników oraz inżynierów dbających o jakość i bezpieczeństwo instalacji. Jego konstrukcja spełnia rygorystyczne normy branżowe, a precyzyjne wykonanie gwintów zapewnia hermetyczność połączenia.
