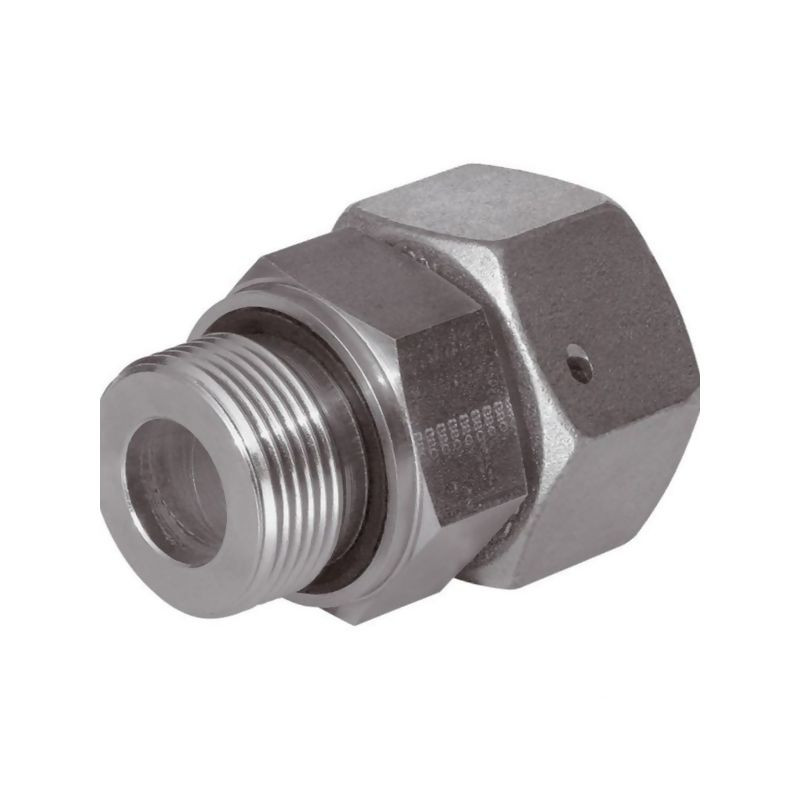

Przyłącze E, 1/2"BSP-24x1,5 -16S

Profesjonalne przyłącze hydrauliczne Voss typu E

Przedstawiamy wysokiej klasy przyłącze hydrauliczne marki Voss, oznaczone indeksem 13216SR12WD. Jest to element kluczowy w budowie niezawodnych systemów przewodów hydraulicznych, zapewniający szczelność i trwałość połączeń w wymagających warunkach pracy. Produkt został zaprojektowany z myślą o zastosowaniach przemysłowych, gdzie kluczowa jest odporność na wysokie ciśnienia oraz korozję.

Konstrukcja przyłącza opiera się na sprawdzonej technologii pierścienia samouszczelniającego, który jest wstępnie zmontowany. Takie rozwiązanie znacząco upraszcza proces instalacji, eliminując ryzyko błędów montażowych i minimalizując czas potrzebny na wykonanie połączenia. Dzięki precyzyjnemu wykonaniu, przyłącze gwarantuje optymalne współdziałanie z pierścieniem zacinającym, co przekłada się na doskonałe właściwości uszczelniające przez cały okres eksploatacji.

Kluczowe korzyści i zastosowanie

Główną zaletą tego rozwiązania jest zminimalizowane ryzyko wycieków介质, co jest krytyczne dla bezpieczeństwa i efektywności pracy maszyn. Przyłącze Voss typu E charakteryzuje się dużą odpornością na korozję dzięki zastosowanej obróbce powierzchniowej cynk/nikiel. Jest to idealny wybór do instalacji hydraulicznych narażonych na działanie wilgoci oraz czynników zewnętrznych.

Produkt znajduje szerokie zastosowanie w branży motoryzacyjnej, rolniczej oraz w przemyśle ciężkim, wszędzie tam, gdzie wymagane są przewody hydrauliczne o wysokiej wytrzymałości. Kompatybilność z rurami o średnicy 16 mm oraz standardowe wymiary gwintów sprawiają, że jest to uniwersalny element wyposażenia każdego warsztatu hydrauliki siłowej.

Specyfikacja techniczna i parametry

Poniżej przedstawiamy szczegółowe dane techniczne produktu, które potwierdzają jego wysoką jakość i zgodność z normami przemysłowymi (DIN 2401). Wszystkie wymiary i parametry zostały zweryfikowane pod kątem precyzji wykonania.

• Producent: Voss
• Indeks produktu: 13216SR12WD
• Referencja dostawcy: EGESD16SR12WD
• Typ przyłącza: E (z pierścieniem samouszczelniającym)
• Gwint przyłącza: 1/2" BSP
• Gwint złącza: 24x1,5 (Seria S)
• Średnica rury: 16 mm
• Ciśnienie nominalne (PN): 400 BAR
• Maksymalne ciśnienie (PN zgodnie z DIN): 630 BAR
• Moment dokręcania: 150 N·m
• Obróbka powierzchniowa: Cynk / Nikiel (Zinc, Nickel-plated)
• Uszczelka: Nakrętka złączkowa ze stożkiem 24° i o-ringiem; gwint wkręcany z uszczelnieniem miękkim

Wymiary montażowe

Dla ułatwienia doboru narzędzi i planowania przestrzeni montażowej, podajemy kluczowe wymiary geometryczne przyłącza:

• i (średnica wewnętrzna/przelotowa): 14 mm
• x: 11 mm
• L1 (długość całkowita): 37 mm
• l5: 37 mm
• K (długość gwintu): 14 mm
• d7: 26.9 mm
• S1 (rozwartość klucza): 27 mm
• SW3 (rozwartość klucza 2): 27 mm
• S2 (rozwartość klucza, drugi koniec): 30 mm
• Ciężar: 17.1 kg (uwaga: wartość katalogowa, może odnosić się do opakowania zbiorczego lub specyficznej jednostki miary producenta)

Dostępne opcje i serwis

Standardowa wersja produktu posiada obróbkę cynk/nikiel. Dla zastosowań wymagających jeszcze wyższej odporności chemicznej lub pracy w ekstremalnych temperaturach, producent oferuje możliwość zamówienia wersji ze stali szlachetnej oraz z uszczelką wykonaną z materiału Viton. Takie rozwiązania są dostępne na indywidualne zamówienie, co pozwala na pełne dostosowanie instalacji do specyfiki danego projektu.

Voss zapewnia również wsparcie techniczne w zakresie inżynierii i hydrauliki, co potwierdza profesjonalne podejście do klienta. Produkt jest nowy, fabrycznie zapakowany i gotowy do natychmiastowego wdrożenia w Państwa systemach hydraulicznych.
