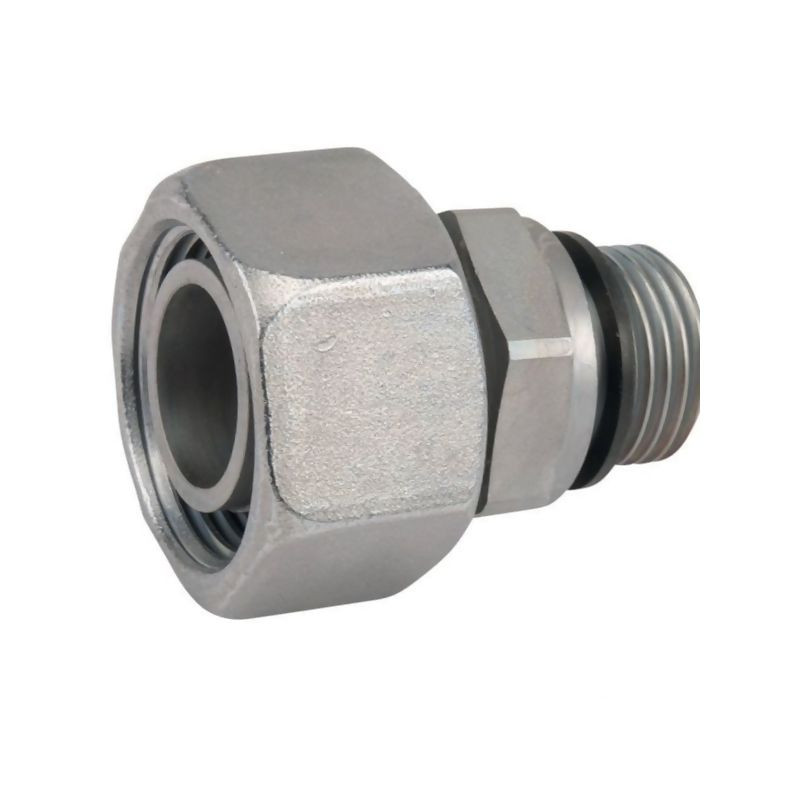

Przyłącze E, 1/2"BSP-22x1,5 -15L

Przyłącze hydrauliczne Voss typu E – precyzja i szczelność w instalacjach

Prezentowane przyłącze hydrauliczne typu E, oznaczone indeksem 13222LR12WD oraz referencją dostawcy EGESD22LR12WD, to wysokiej klasy komponent marki Voss, zaprojektowany do zastosowań w systemach przewodów hydraulicznych. Produkt stanowi niezawodne rozwiązanie dla inżynierów i mechaników poszukujących elementów charakteryzujących się wysoką odpornością na korozję oraz minimalnym ryzykiem wycieku cieczy roboczej.

Kluczową cechą tego przyłącza jest wstępnie zmontowany pierścień samouszczelniający. Taka konstrukcja znacząco ułatwia proces montażu, eliminując błędy związane z nieprawidłowym osadzeniem uszczelki, a jednocześnie gwarantuje optymalne połączenie z pierścieniem zacinającym. Dzięki temu zapewnione jest doskonałe działanie systemu nawet w warunkach zmiennych obciążeń.

Specyfikacja techniczna i parametry pracy

Przyłącze zostało wykonane zgodnie z rygorystycznymi normami branżowymi, co przekłada się na jego uniwersalność i bezpieczeństwo użytkowania. Gwint złącza jest zgodny z normą DIN-ISO 228 (R, DIN259), a samo uszczelnienie w kształcie B odpowiada wymaganiom DIN 3852. Standard wykonania obejmuje również zgodność z DIN 2353.

Element ten przeznaczony jest do rur o średnicy 22 mm (seria L). Gwint przyłącza ma wymiar 1/2 cala BSP. Parametry ciśnieniowe są imponujące – nominalne ciśnienie robocze (PN) wynosi aż 160 BAR zgodnie z DIN 2401, co predysponuje produkt do pracy w wymagających układach hydraulicznych.

Wymiary i dane montażowe

Prawidłowy montaż wymaga stosowania odpowiednich narzędzi oraz zachowania określonych parametrów dokręcania. Poniżej znajdują się kluczowe wymiary geometryczne oraz dane techniczne niezbędne dla instalatora:

• Rozwartość klucza S1: 27 mm
• Rozwartość klucza S2 (drugi koniec): 36 mm
• Długość gwintu K: 14 mm
• Długość L1: 32 mm
• Wymiar l5: 32,5 mm
• Średnica d7: 26,9 mm
• Moment dokręcania: 100 N·m

Waga pojedynczej sztuki to 15,4 kg (uwaga: wartość podana w źródle, może dotyczyć opakowania zbiorczego lub wymagać weryfikacji przy zamówieniu jednostkowym, jednakże zgodnie z danymi sklepu parametr ten wynosi 15,4).

Materiały i odporność na czynniki zewnętrzne

Przyłącze charakteryzuje się dużą odpornością na korozję dzięki zastosowanej obróbce powierzchniowej cynk/nikiel (Zinc, Nickel-plated). Standardowo produkt wyposażony jest w miękki pierścień uszczelniający wykonany z kauczuku nitrylowego (NBR), który zapewnia skuteczne uszczelnienie w typowych zastosowaniach hydraulicznych.

Dla zastosowań specjalistycznych, producent Voss oferuje możliwość dostosowania produktu do indywidualnych potrzeb. Na zamówienie dostępne są wersje wykonane ze stali szlachetnej oraz wyposażone w uszczelkę z Vitonu, co pozwala na pracę w środowiskach o podwyższonej temperaturze lub w kontakcie z agresywnymi mediami.

Podsumowując, przyłącze E 1/2"BSP-22x1,5 -15L to element łączący precyzję wykonania z łatwością montażu, idealny do budowy szczelnych i trwałych instalacji hydraulicznych.
