Przyłącze E, 1/4"BSP-20x1,5 -12S

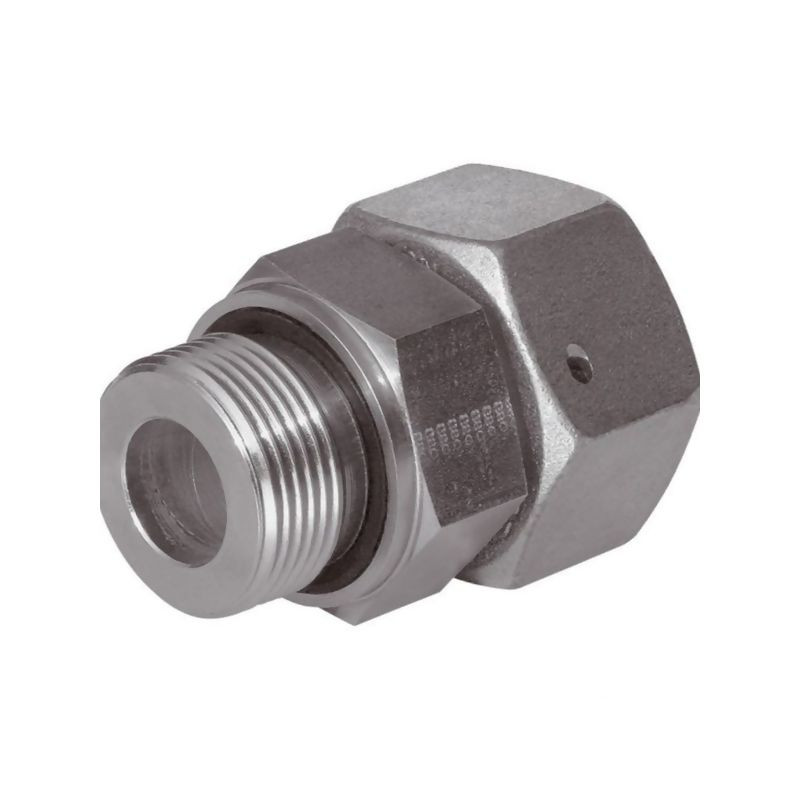

Przyłącze hydrauliczne Voss typu E – precyzja i szczelność

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 13212SR14WD, to profesjonalny element systemu rurociągów, zaprojektowany z myślą o wymagających zastosowaniach w przemyśle i motoryzacji. Produkt stanowi połączenie gwintu rurowego BSP z metrycznym złączem zaciskowym, co pozwala na elastyczne i bezpieczne łączenie przewodów hydraulicznych w układach o wysokim ciśnieniu roboczym.

Kluczową cechą tego przyłącza jest zastosowanie wstępnie zmontowanego pierścienia samouszczelniającego. Rozwiązanie to znacząco upraszcza proces instalacji, eliminując ryzyko błędów montażowych oraz minimalizując prawdopodobieństwo wycieków cieczy hydraulicznej. Dzięki optymalnemu połączeniu z pierścieniem zacinającym, element zapewnia doskonałą szczelność nawet przy dynamicznych zmianach ciśnienia i wibracjach.

Specyfikacja techniczna i parametry

Przyłącze zostało wykonane z wysokiej jakości materiałów, poddanych obróbce powierzchniowej cynkiem oraz niklem, co gwarantuje dużą odporność na korozję i długotrwałą eksploatację w trudnych warunkach. Poniżej znajdują się szczegółowe dane techniczne produktu, zgodne z normą DIN 2401:

• Producent: Voss
• Indeks produktu: 13212SR14WD
• Referencja dostawcy: EGESD12SR14WD
• Typ przyłącza: E (gwint przyłącza 1/4" BSP – gwint złącza 20x1,5)
• Seria: S (lekka)
• Średnica rury: 12 mm
• Średnica gwintu złącza: 1/4 cala (BSP)
• Ciśnienie nominalne (PN): 630 BAR
• Moment dokręcania: 60 N·m

Wymiary geometryczne

Prawidłowy dobór przyłącza wymaga uwzględnienia jego wymiarów zewnętrznych oraz parametrów gwintu. Dla modelu 13212SR14WD kluczowe wymiary prezentują się następująco:

• Rozwartość klucza S1: 19 mm
• Rozwartość klucza SW3 (S2): 19 mm / 24 mm (drugi koniec)
• Długość gwintu (K): 12 mm
• Długość L1: 30 mm
• Długość l5: 30 mm
• Średnica d7: 18,9 mm
• Wymiar i: 12 mm
• Wymiar x: 5 mm

Zastosowanie i korzyści użytkowe

Przyłącze Voss 13212SR14WD znajduje zastosowanie głównie w systemach przewodów hydraulicznych, gdzie wymagana jest wysoka niezawodność i odporność na wysokie ciśnienia (do 630 BAR). Konstrukcja z uszczelnieniem miękkim (O-ring) oraz stożkiem 24° zapewnia stabilność połączenia.

Główne zalety produktu to:

• Niewielkie ryzyko wycieku dzięki technologii samouszczelniania.
• Odporność na korozję dzięki powłoce cynkowo-niklowej.
• Łatwość montażu dzięki wstępnie zmontowanym elementom uszczelniającym.
• Zgodność z wysokimi standardami przemysłowymi (DIN).

Produkt dostępny jest również w wersjach specjalistycznych na zamówienie, takich jak wykonanie ze stali szlachetnej lub z uszczelką Viton, co poszerza możliwości jego aplikacyjne w środowiskach o podwyższonych wymagania chemicznych lub temperaturowych.
