Przyłącze E, 1/2"BSP-18x1,5 -12L

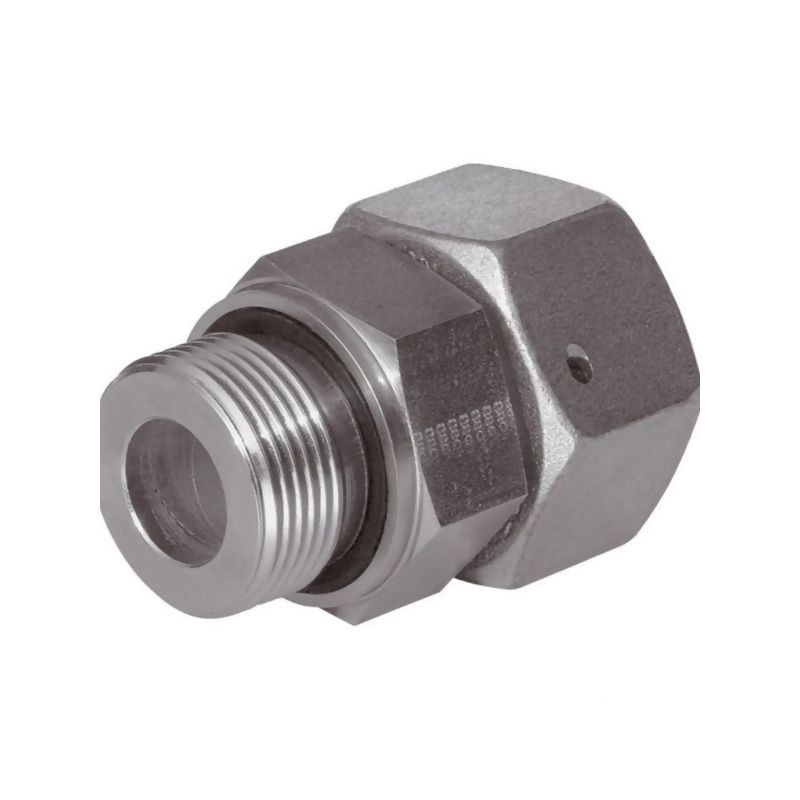

Profesjonalne przyłącze hydrauliczne Voss typu E

Przedstawiamy wysokiej jakości przyłącze hydrauliczne marki Voss, oznaczone indeksem 13212LR12WD. Jest to element kluczowy dla budowy niezawodnych systemów przewodów hydraulicznych, zapewniający szczelność i trwałość połączeń w warunkach wysokiego ciśnienia. Produkt został zaprojektowany z myślą o zastosowaniach przemysłowych, gdzie wymagana jest precyzja wykonania oraz odporność na trudne warunki eksploatacyjne.

Konstrukcja przyłącza opiera się na sprawdzonej technologii pierścienia samouszczelniającego, który jest wstępnie zmontowany. Takie rozwiązanie znacząco upraszcza proces instalacji, eliminując ryzyko błędów montażowych i zapewniając optymalne połączenie z pierścieniem zacinającym. Dzięki temu uzyskujemy doskonałe działanie układu hydraulicznego przy minimalnym ryzyku wycieków.

Kluczowe parametry techniczne i wymiary

Przyłącze charakteryzuje się precyzyjnie zdefiniowanymi parametrami, które umożliwiają jego bezproblemowe dopasowanie do istniejących instalacji. Gwint przyłącza to standard 1/2 cala BSP, natomiast gwint złącza wykonano w metrycznym standardzie 18x1,5 mm. Element ten jest dedykowany do rur o średnicy 12 mm (seria L), co jest istotne przy projektowaniu układów średniego ciśnienia.

Poniżej przedstawiamy szczegółowe dane techniczne produktu:

• Producent: Voss
• Indeks produktu: 13212LR12WD
• Rodzaj przyłącza: Typ E (przyłącze kątowe/proste w zależności od konfiguracji, tutaj jako element złączny)
• Gwint przyłącza: 1/2" BSP
• Gwint złącza: 18x1,5 mm
• Średnica rury: 12 mm
• Seria: L (lekka)
• Ciśnienie nominalne (PN): 315 BAR
• Maksymalne ciśnienie wg DIN 2401: 400 BAR
• Obróbka powierzchniowa: Cynk / Nikiel (Zinc, Nickel-plated)

Wymiary montażowe i specyfikacja mechaniczna

Dla prawidłowego doboru narzędzi i zapewnienia odpowiedniej przestrzeni montażowej, kluczowe są wymiary zewnętrzne oraz wartości momentów dokręcania. Przyłącze Voss 13212LR12WD posiada następujące wymiary:

• Rozwartość klucza S1: 27 mm
• Rozwartość klucza S2 (drugi koniec): 22 mm
• Rozwartość klucza SW3: 22 mm
• Długość gwintu K: 14 mm
• Długość L1: 32 mm
• Wymiar l5: 32 mm
• Średnica d7: 26,9 mm
• Wymiar x: 8 mm
• Wymiar i: 14 mm

Moment dokręcania zalecany przez producenta wynosi 100 N·m. Przestrzeganie tej wartości jest kluczowe dla zachowania parametrów wytrzymałościowych i szczelności połączenia.

Zalety i zastosowanie w hydraulice siłowej

Główną zaletą tego przyłącza jest duża odporność na korozję dzięki zastosowaniu powłoki cynkowo-niklowej. Uszczelnienie realizowane jest poprzez nakrętkę złączkową ze stożkiem 24° oraz o-ring, co w połączeniu z gwintem wkręcanym z uszczelnieniem miękkim gwarantuje hermetyczność układu. Produkt spełnia normy DIN 2401 dotyczące ciśnienia nominalnego i temperatury.

Dla zastosowań specjalistycznych, producent oferuje możliwość zamówienia wersji ze stali szlachetnej lub z uszczelką Viton, co rozszerza zakres zastosowań do mediów agresywnych chemicznie lub w wysokich temperaturach. Standardowo jednak oferowany model jest optymalnym wyborem do typowych układów hydraulicznych maszyn rolniczych, budowlanych oraz przemysłowych.
