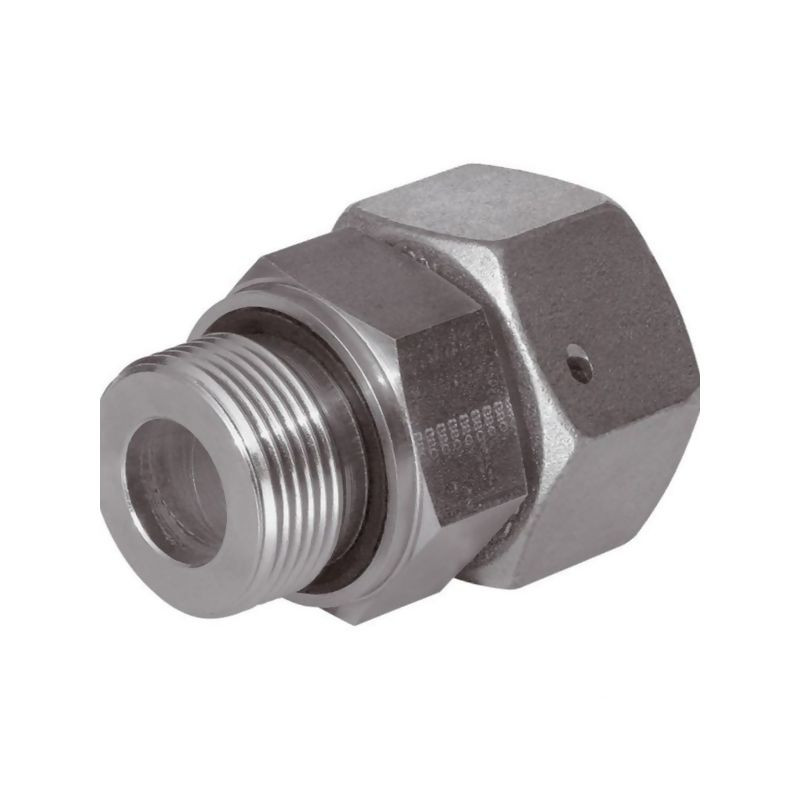

Przyłącze E, 1/8"BSP-12x1,5 -6L

Profesjonalne przyłącze hydrauliczne Voss typu E

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone numerem katalogowym 1326LR18WD, to zaawansowany technicznie element instalacji rurowych, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych. Produkt stanowi integralną część systemów przesyłu mediów pod wysokim ciśnieniem, gwarantując szczelność i trwałość połączeń. Jest to gotowy do montażu element, który znacząco upraszcza proces instalacji, eliminując konieczność dodatkowych operacji przygotowawczych na miejscu pracy.

Kluczową cechą tego przyłącza jest zastosowanie wstępnie zmontowanego pierścienia samouszczelniającego. Rozwiązanie to minimalizuje ryzyko wycieków, co jest krytyczne w systemach hydraulicznych, gdzie utrata cieczy roboczej może prowadzić do awarii maszyn i przestojów produkcyjnych. Konstrukcja zapewnia optymalne połączenie z pierścieniem zacinającym, co przekłada się na doskonałe działanie całego układu przez długi okres eksploatacji.

Zastosowanie i specyfikacja techniczna

Przyłącze typu E znajduje swoje główne zastosowanie w instalacjach hydraulicznych oraz przy przewodach hydraulicznych. Dzięki wysokiej odporności na korozję, uzyskanej dzięki cynkowo-niklowej obróbce powierzchniowej, element ten sprawdza się w trudnych warunkach środowiskowych, w tym w obecności wilgoci i czynników chemicznych.

Parametry techniczne produktu zostały dobrane tak, aby sprostać wysokim wymaganiom ciśnieniowym. Przyłącze obsługuje ciśnienie nominalne (PN) na poziomie 500 BAR, co jest zgodne z normą DIN 2401. Dla serii L, do której należy ten produkt, charakterystyczne jest ciśnienie robocze 315 BAR. Taka wydajność czyni go idealnym wyborem do systemów o średnim i wysokim ciśnieniu.

Konstrukcja i wymiary

Element charakteryzuje się precyzyjnie wykonanym gwintem. Strona przyłącza do bloku lub zaworu posiada gwint rurowy BSP o średnicy 1/8 cala. Natomiast strona przeznaczona do podłączenia rury hydraulicznej wyposażona jest w gwint metryczny M12x1,5, dostosowany do rur o średnicy zewnętrznej 6 mm (seria L).

Dla prawidłowego montażu kluczowe są wymiary pod klucz. Rozwartość klucza po stronie gwintu BSP (S1) wynosi 14 mm, natomiast po stronie przyłącza do rury (S2) wynosi 17 mm. Długość gwintu metrycznego (K) to 8 mm, a całkowita długość elementu (L1/l5) wynosi 24,5 mm. Średnica zewnętrzna części z gwintem metrycznym (d7) to 13,9 mm.

• Producent: Voss
• Numer katalogowy: 1326LR18WD
• Typ przyłącza: E (BSP-metryczny)
• Gwint przyłącza: 1/8" BSP
• Gwint złącza: M12x1,5
• Średnica rury: 6 mm
• Seria: L (lekka)
• Ciśnienie nominalne (PN): 500 BAR
• Ciśnienie robocze: 315 BAR
• Moment dokręcania: 20 N·m
• Obróbka powierzchni: Cynk / Nikiel
• Uszczelnienie: Pierścień samouszczelniający (O-ring), nakrętka ze stożkiem 24°
• Rozwartość klucza S1: 14 mm
• Rozwartość klucza S2: 17 mm
• Długość całkowita: 24,5 mm

Korzyści z wyboru rozwiązania Voss

Zastosowanie przyłączy Voss to inwestycja w niezawodność systemu. Wstępny montaż pierścienia uszczelniającego oszczędza czas instalatora i redukuje błędy ludzkie podczas składania połączeń. Wysoka jakość wykonania i materiały odporne na korozję zapewniają długą żywotność produktu. Dodatkowo, producent oferuje możliwość zamówienia wersji specjalnych, takich jak wykonanie ze stali szlachetnej lub z uszczelką Viton, co rozszerza spektrum zastosowań tego przyłącza w branży chemicznej czy spożywczej.
