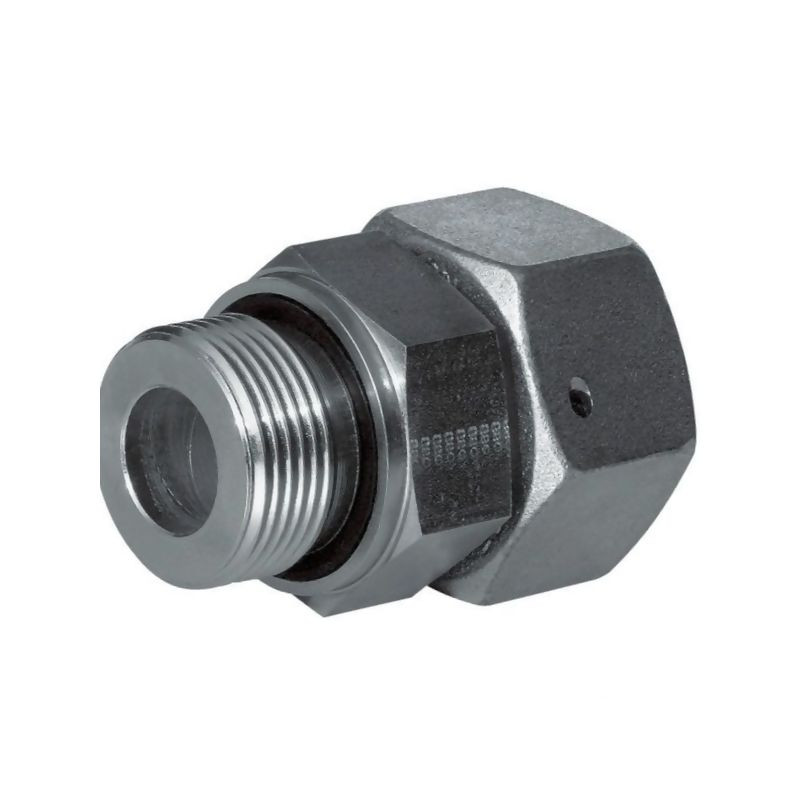

Przyłącze E, 14x1,5-16x1,5-8S

Profesjonalne przyłącze hydrauliczne Voss typu E 8S

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 1308SM14WD, to zaawansowane technologicznie rozwiązanie dedykowane do systemów przesyłu cieczy pod wysokim ciśnieniem. Produkt stanowi kluczowy element w budowie niezawodnych instalacji hydraulicznych, zapewniając szczelność i trwałość połączeń w wymagających warunkach pracy przemysłowej oraz rolniczej.

Konstrukcja przyłącza opiera się na sprawdzonej technologii pierścienia samouszczelniającego, który jest wstępnie zmontowany. Takie rozwiązanie znacząco upraszcza proces montażu, eliminując ryzyko błędów związanych z niewłaściwym osadzeniem uszczelki. Dzięki temu minimalizuje się ryzyko wycieków, co jest krytyczne dla bezpieczeństwa i efektywności pracy maszyn.

Kluczowe cechy techniczne i budowa

Przyłącze typu E charakteryzuje się specyficzną konfiguracją gwintów, dostosowaną do precyzyjnego łączenia przewodów. Zgodnie z danymi technicznymi, gwint przyłącza ma wymiar 14x1,5, natomiast gwint złącza to 16x1,5. Element ten jest przeznaczony do rur o średnicy zewnętrznej 8 mm (seria S), co odpowiada oznaczeniu 8S w nazwie produktu.

Wysoka odporność na korozję została osiągnięta dzięki zastosowaniu odpowiedniej obróbki powierzchniowej. Elementy wykonane są ze stali, a ich powierzchnia zabezpieczona jest powłoką cynkową oraz niklowaną (Zinc, Nickel-plated). Taka kombinacja zapewnia długotrwałą ochronę przed czynnikami zewnętrznymi, wilgocią oraz chemikaliami obecnymi w środowisku pracy maszyn rolniczych i budowlanych.

Uszczelnienie realizowane jest za pomocą miękkiej uszczelki wykonanej z materiału NBR (kauczuk nitrylowy), co gwarantuje elastyczność i skuteczne domknięcie połączenia. Dla zastosowań wymagających wyższej odporności termicznej lub chemicznej, producent oferuje możliwość zamówienia wersji z uszczelką Viton lub wykonania ze stali szlachetnej na indywidualne życzenie klienta.

Parametry ciśnieniowe i wymiary montażowe

Produkt spełnia rygorystyczne normy DIN, co jest gwarancją jego kompatybilności z innymi elementami systemów hydraulicznych zgodnymi z europejskimi standardami. Gwint jest zgodny z DIN-ISO 228 (R, DIN259), natomiast stożek uszczelniający oraz pierścień samouszczelniający odpowiadają normie DIN 3865. Całość konstrukcji podlega normie DIN 2353.

Przyłącze zaprojektowano do pracy pod bardzo wysokim ciśnieniem nominalnym wynoszącym 800 BAR (zgodnie z DIN 2401). Jest to parametr kluczowy dla aplikacji w hydraulice siłowej, gdzie niezawodność połączeń ma fundamentalne znaczenie dla bezpieczeństwa operatora i maszyny.

Wymiary geometryczne elementu zostały precyzyjnie określone, co ułatwia dobór odpowiednich narzędzi i przestrzeni montażowej:

• Długość całkowita (L1/l5): 29,5 mm
• Długość gwintu (K): 12,0 mm
• Średnica zewnętrzna pierścienia (d7): 18,9 mm
• Rozwartość klucza (S1, SW3, S2): 19 mm
• Moment dokręcania: 60 N·m

Zastosowanie i korzyści użytkowe

Przyłącze Voss 1308SM14WD znajduje szerokie zastosowanie w przemyśle, szczególnie w sektorze maszyn rolniczych, budowlanych oraz w warsztatach mechanicznych. Jest idealnym rozwiązaniem do łączenia węży i przewodów hydraulicznych w układach sterowania, napędach oraz systemach transportu cieczy roboczych.

Główne korzyści płynące z wyboru tego produktu to:

• Optymalne połączenie z pierścieniem zacinającym, zapewniające doskonałe działanie układu.
• Znacznie zredukowane ryzyko wycieków dzięki wstępnie zmontowanemu pierścieniowi samouszczelniającemu.
• Wysoka odporność na korozję dzięki powłoce cynkowo-niklowej.
• Zgodność z międzynarodowymi normami DIN, ułatwiająca integrację z istniejącymi systemami.
• Możliwość dostosowania materiału uszczelki (NBR lub Viton) do specyfiki medium roboczego.

Element ten jest sprzedawany jako sztuka (szt.) i stanowi niezawodny komponent dla profesjonalistów dbających o jakość i szczelność swoich instalacji hydraulicznych.
