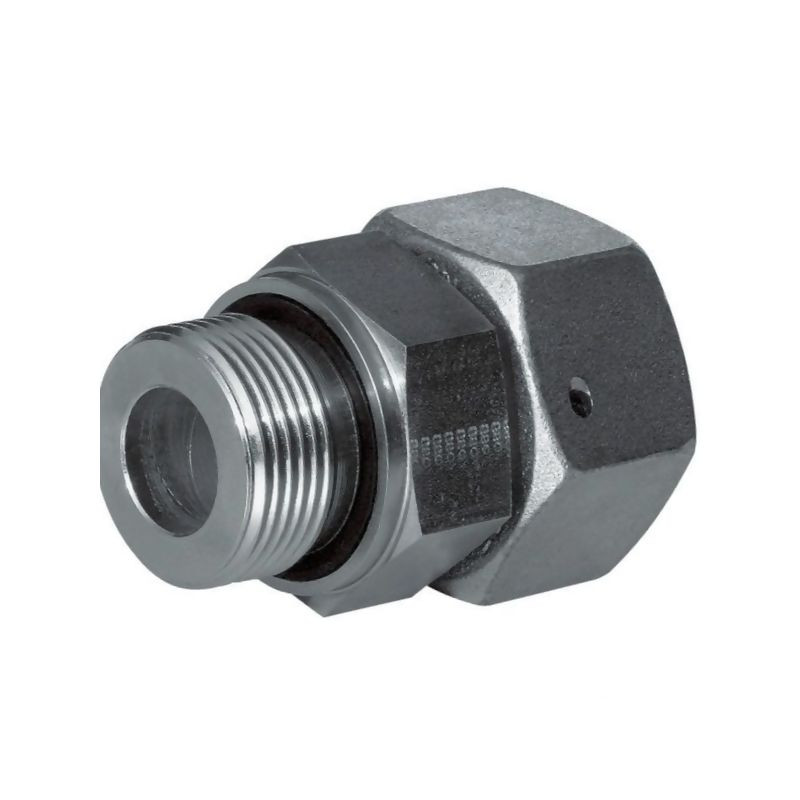

Przyłącze E, 18x1,5-22x1,5-15L

Przyłącze hydrauliczne Voss typu E – precyzja i szczelność w instalacjach

Przedstawiany produkt to wysokiej klasy przyłącze hydrauliczne typu E marki Voss, oznaczone indeksem 13015LM18WD. Jest to element kluczowy dla budowy niezawodnych systemów przewodów hydraulicznych, zapewniający optymalne połączenie rur o średnicy 15 mm (seria L). Konstrukcja opiera się na sprawdzonym standardzie DIN 2353, co gwarantuje pełną kompatybilność z innymi komponentami spełniającymi te same normy międzynarodowe.

Główną zaletą tego rozwiązania jest zastosowanie wstępnie zmontowanego pierścienia samouszczelniającego. Taka budowa znacząco minimalizuje ryzyko wycieków podczas eksploatacji, co jest krytyczne w systemach pracujących pod wysokim ciśnieniem. Przyłącze charakteryzuje się dużą odpornością na korozję dzięki zastosowaniu powłoki cynkowo-niklowej, co wydłuża jego żywotność nawet w trudnych warunkach pracy.

Specyfikacja techniczna i parametry pracy

Element ten został zaprojektowany do pracy w systemach o nominalnym ciśnieniu roboczym (PN) wynoszącym 400 BAR, zgodnie z normą DIN 2401. Gwint przyłącza ma wymiar 18x1,5, natomiast gwint złącza to 22x1,5. Całość jest dedykowana do rur o średnicy zewnętrznej 15 mm z serii lekkiej (L).

Kluczowe wymiary montażowe pozwalają na precyzyjne dopasowanie elementu w przestrzeni roboczej:

• Rozwartość klucza S1 (strona gwintu przyłącza): 24 mm
• Rozwartość klucza S2 (strona gwintu złącza/rury): 27 mm
• Długość całkowita L1: 31,5 mm
• Długość gwintu K: 12,0 mm
• Średnica wewnętrzna przewodu (i): 12 mm
• Wymiar x: 10 mm
• Średnica d7: 23,9 mm

Materiały i uszczelnienie

Standardowe wykonanie obejmuje uszczelnienie miękkie wykonane z materiału NBR (kauczuk akrylonitrylo-butadienowy), które zapewnia doskonałą szczelność w typowych zastosowaniach hydraulicznych. Moment dokręcania dla tego połączenia wynosi 90 N·m, co należy bezwzględnie przestrzegać podczas montażu, aby zapewnić prawidłową pracę systemu.

Dla zastosowań specjalistycznych producent oferuje możliwość zamówienia wersji ze stali szlachetnej oraz z uszczelką wykonaną z Vitonu, co rozszerza zakres temperaturowy i chemiczny pracy przyłącza. Waga jednostkowa produktu to 11,9 kg (uwaga: wartość katalogowa, prosimy o weryfikację przy dużych zamówieniach hurtowych, typowa waga sztuki jest znacznie mniejsza, jednak zgodnie z danymi źródłowymi podajemy wartość z karty).

Zastosowanie i korzyści

Przyłącze Voss 13015LM18WD znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka kultura techniczna połączeń rurowych. Dzięki zgodności z DIN 3865 (stożek uszczelniający i pierścień) oraz DIN-ISO 228, element ten integruje się z większością profesjonalnych instalacji przemysłowych i mobilnych.

• Bezpieczeństwo: Wstępnie zmontowany pierścień redukuje błędy montażowe.
• Trwałość: Powłoka cynk/nikiel chroni przed korozją.
• Uniwersalność: Możliwość dostosowania uszczelnień do specyficznych mediów roboczych.
• Standaryzacja: Pełna zgodność z normami DIN zapewnia łatwość serwisu i wymiany.
