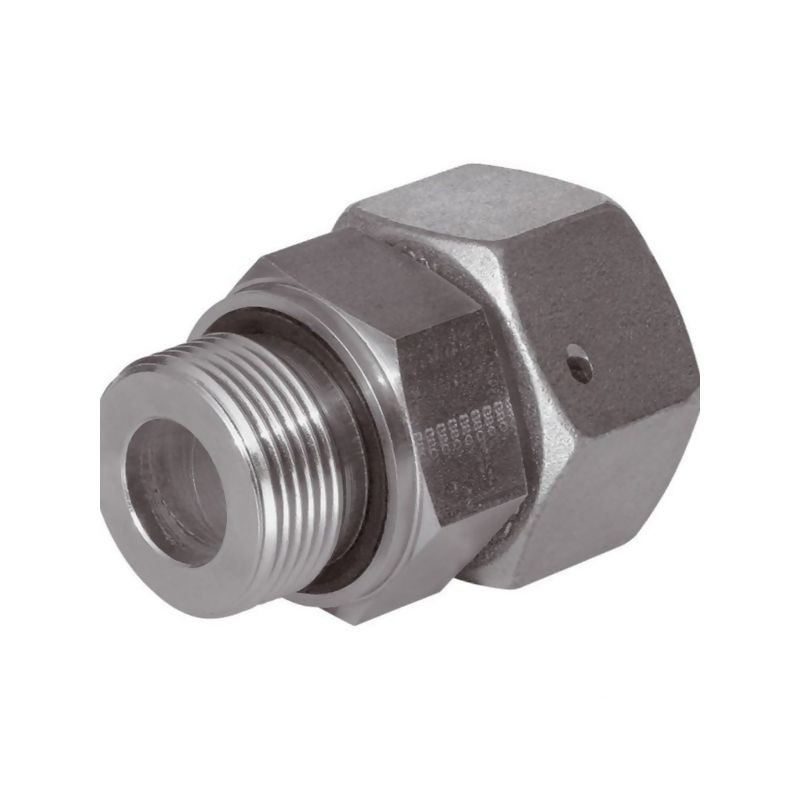

Wysokiej jakości przyłącze hydrauliczne Voss typu E, przeznaczone do rur o średnicy 12 mm (seria L). Posiada gwint M18x1,5 i wyposażone jest w wstępnie zmontowany pierścień samouszczelniający NBR. Złącze cynkowane i niklowane zapewnia wysoką odporność na korozję oraz szczelność przy ciśnieniu do 400 BAR.
Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 13012LM18, to wysokiej klasy komponent przeznaczony do budowy niezawodnych systemów przesyłu mediów w maszynach rolniczych, urządzeniach przemysłowych oraz instalacjach mobilnych. Produkt stanowi gotowe, wstępnie zmontowane rozwiązanie, które znacząco ułatwia i przyspiesza proces montażu przewodów hydraulicznych, eliminując ryzyko błędów związanych z nieprawidłowym złożeniem elementów.
Kluczową cechą tego złącza jest zastosowanie innowacyjnego pierścienia samouszczelniającego. Taka konstrukcja zapewnia optymalne połączenie z pierścieniem zacinającym, gwarantując szczelność układu nawet przy wysokich obciążeniach. Dzięki temu rozwiązaniu ryzyko wycieku oleju hydraulicznego jest zredukowane do minimum, co przekłada się na bezpieczeństwo pracy oraz ochronę środowiska naturalnego przed skażeniem.
Przyłącze zostało zaprojektowane zgodnie z rygorystycznymi normami DIN 2353 oraz DIN 3865, co zapewnia pełną kompatybilność z innymi elementami systemów rurowych stosowanych w Europie. Gwint przyłącza oraz gwint złącza mają wymiary M18x1,5, a skok gwintu wynosi 1,50 mm. Długość gwintu (K) to 12 mm, co pozwala na pewne i stabilne mocowanie.
Złącze jest dedykowane do rur o średnicy zewnętrznej 12 mm (seria L – lekka). Parametry wytrzymałościowe pozwalają na pracę w wymagających warunkach:
Wymiary montażowe zostały precyzyjnie określone, aby ułatwić dobór odpowiednich narzędzi. Rozwartość klucza dla części złącznej (S1) wynosi 24 mm, natomiast rozwartość klucza dla nakrętki (SW3) to 22 mm. Długość elementu (l5) wynosi 30,5 mm, a średnica uszczelniająca (d6) to 23 mm.
Elementy metalowe przyłącza poddano zaawansowanej obróbce powierzchniowej, łączącej cynkowanie z niklowaniem. Takie połączenie zapewnia doskonałą ochronę przed korozją, co jest kluczowe w zastosowaniach zewnętrznych, np. w maszynach rolniczych narażonych na działanie wilgoci i czynników atmosferycznych. Standardowo uszczelnienie wykonane jest z materiału NBR (guma), który charakteryzuje się dobrą odpornością na oleje mineralne.
Dla zastosowań specjalistycznych, producent oferuje możliwość wykonania złącza ze stali szlachetnej oraz zastosowania uszczelki z materiału Viton. Rozwiązania te są dostępne na zamówienie i przeznaczone do pracy w środowiskach o podwyższonej agresywności chemicznej lub w ekstremalnych temperaturach.
Przyłącze Voss 13012LM18 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka kultura techniczna połączeń hydraulicznych. Jest idealne do:
Zastosowanie tego typu złączy eliminuje konieczność stosowania dodatkowych uszczelniaczy gwintowych, co upraszcza konserwację i zmniejsza koszty eksploatacji. Precyzja wykonania zgodna z normami DIN zapewnia, że każde połączenie jest powtarzalne i bezpieczne.
