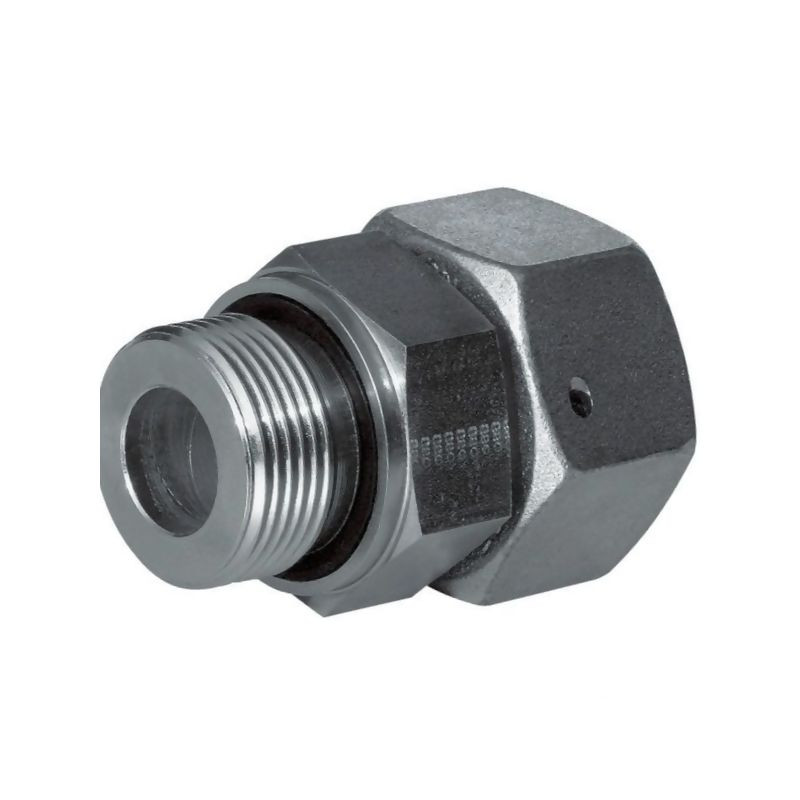

Przyłącze E, 22x1,5-22x1,5-15L

Profesjonalne przyłącze hydrauliczne Voss typu E

Prezentowane przyłącze hydrauliczne typu E, oznaczone indeksem 13015LM22WD, to wysokiej klasy komponent systemu rurowego firmy Voss. Produkt został zaprojektowany z myślą o wymagających zastosowaniach w hydraulice siłowej, gdzie kluczowa jest niezawodność, szczelność oraz odporność na wysokie ciśnienia. Jest to element niezbędny przy budowie i modernizacji przewodów hydraulicznych w maszynach rolniczych, budowlanych oraz przemysłowych.

Konstrukcja przyłącza opiera się na sprawdzonej technologii złączek rurowych zgodnych z normą DIN 2353. Gwint złącza oraz gwint przyłącza mają wymiar M22x1,5, co zapewnia pełną kompatybilność z innymi elementami systemu o tym samym standardzie. Produkt jest dedykowany do rur o średnicy zewnętrznej 15 mm w serii L (lekka), co określa jego zastosowanie w układach o umiarkowanych obciążeniach mechanicznych, ale wysokich wymaganiach ciśnieniowych.

Kluczowe cechy techniczne i budowa

Sercem tego rozwiązania jest wstępnie zmontowany pierścień samouszczelniający. Taka konstrukcja znacząco ułatwia montaż, eliminując ryzyko błędów podczas składania złącza na miejscu pracy. Pierścień ten współpracuje z pierścieniem zacinającym, co gwarantuje optymalne połączenie i doskonałe działanie uszczelniające. Dzięki zastosowaniu miękkiego uszczelnienia z materiału NBR (kauczuk akrylonitrylo-butadienowy), przyłącze charakteryzuje się niewielkim ryzykiem wycieku cieczy hydraulicznej nawet przy dynamicznych zmianach ciśnienia.

Elementy metalowe przyłącza poddano zaawansowanej obróbce powierzchniowej – zostały one ocynkowane i niklowane. Proces ten zapewnia dużą odporność na korozję, co jest istotne w warunkach ekspozycji na wilgoć, chemikalia rolnicze lub trudne warunki atmosferyczne. Wykończenie powierzchni wpływa również na estetykę oraz trwałość mechaniczną gwintów.

Parametry pracy i wydajność

Przyłącze Voss 13015LM22WD zostało zaprojektowane do pracy pod wysokim ciśnieniem nominalnym wynoszącym 400 BAR. Wartość ta jest zgodna z normą DIN 2401, która definiuje zależności między ciśnieniem nominalnym (PN) a temperaturą pracy. Takie parametry czynią ten komponent odpowiednim do większości standardowych i zaawansowanych układów hydraulicznych.

Wymiary geometryczne zostały precyzyjnie dobrane dla serii L:

• Średnica rury: 15 mm
• Gwint złącza: M22 x 1,5 mm
• Długość gwintu (K): 14 mm
• Rozwartość klucza (S1 oraz SW3/S2): 27 mm
• Długość całkowita elementu (L1/l5): 32,5 mm
• Średnica zewnętrzna pierścienia (d7): 26,9 mm
• Wymiar wewnętrzny (i): 14 mm
• Wymiar x: 10 mm

Moment dokręcania zalecany przez producenta wynosi 130 N·m. Przestrzeganie tej wartości jest kluczowe dla zapewnienia pełnej szczelności i uniknięcia uszkodzenia gwintów lub pierścieni uszczelniających podczas montażu.

Zastosowanie i opcje dodatkowe

Produkt znajduje szerokie zastosowanie w systemach przewodów hydraulicznych. Jest idealny do łączenia elementów w maszynach mobilnych, gdzie wibracje i ruchome części wymagają solidnych i odpornych na zmęczenie materiałowe połączeń. Standardowo przyłącze wyposażone jest w uszczelkę NBR, jednak producent oferuje możliwość zamówienia wersji z uszczelką Viton, która charakteryzuje się jeszcze większą odpornością chemiczną i termiczną, co może być wymagane w specyficznych aplikacjach przemysłowych.

Dla zastosowań wymagających najwyższej odporności na korozję, np. w przemyśle morskim lub chemicznym, przyłącze jest dostępne na zamówienie w wersji wykonanej ze stali szlachetnej. Dostępność tych opcji potwierdza elastyczność systemu Voss i jego dostosowanie do indywidualnych potrzeb klientów.

Podsumowując, przyłącze E 22x1,5-22x1,5-15L to sprawdzone, trwałe i bezpieczne rozwiązanie dla profesjonalistów hydrauliki siłowej. Precyzja wykonania zgodna z normami DIN oraz wysoka jakość materiałów gwarantują długą bezawaryjną pracę instalacji.
