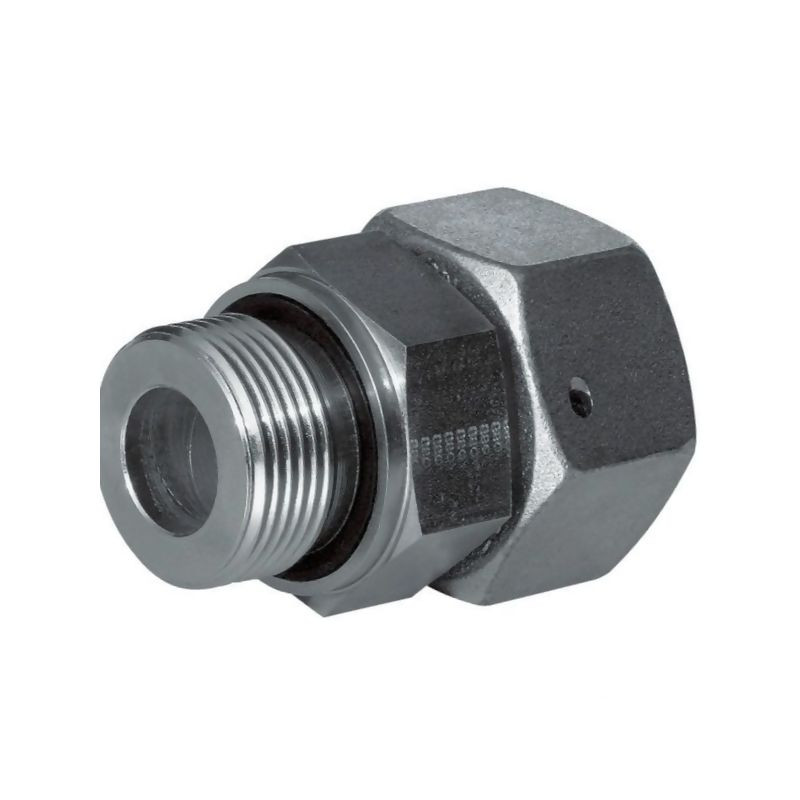

Przyłącze hydrauliczne typu E marki Voss (indeks 13025SM33WD) przeznaczone do rur o średnicy 25 mm. Charakteryzuje się gwintem przyłącza 33x2,0 oraz gwintem złącza 36x2,0. Produkt oferuje ciśnienie nominalne do 420 BAR, obróbkę cynk/nikiel oraz uszczelnienie NBR, zapewniając wysoką szczelność i odporność na korozję w systemach hydraulicznych.
Prezentowane przyłącze hydrauliczne typu E, oznaczone indeksem 13025SM33WD, to profesjonalny element systemu rurowego marki Voss, zaprojektowany do tworzenia szczelnych i wytrzymałych połączeń w instalacjach przemysłowych. Produkt stanowi integralną część nowoczesnych systemów hydraulicznych, gdzie kluczowa jest niezawodność oraz odporność na wysokie ciśnienia robocze. Dzięki precyzyjnemu wykonaniu zgodnemu z normą DIN 2353, przyłącze zapewnia optymalną współpracę z pierścieniem zacinającym oraz pierścieniem samouszczelniającym, co minimalizuje ryzyko wycieków介质u.
Konstrukcja przyłącza opiera się na sprawdzonej technologii uszczelniania miękkiego z wykorzystaniem materiału NBR (kauczuk butylonitrylowy), co gwarantuje doskonałą szczelność w standardowych warunkach eksploatacyjnych. Dla zastosowań wymagających zwiększonej odporności chemicznej lub termicznej, producent oferuje możliwość wykonania uszczelki z materiału Viton na indywidualne zamówienie. Elementy metalowe zostały poddane obróbce powierzchniowej cynkowaniem i niklowaniem, co znacząco podnosi ich odporność na korozję i wydłuża żywotność w trudnych warunkach środowiskowych.
Przyłącze charakteryzuje się wysokimi parametrami wytrzymałościowymi, umożliwiającymi pracę pod ciśnieniem nominalnym (PN) wynoszącym aż 420 bar, zgodnie z normą DIN 2401. Jest to rozwiązanie dedykowane do rur o średnicy zewnętrznej 25 mm (seria S). Poniżej znajdują się szczegółowe dane techniczne potwierdzające zgodność produktu z wymaganiami instalacji:
Prawidłowy montaż przyłącza wymaga uwzględnienia precyzyjnych wymiarów geometrycznych oraz zastosowania odpowiednich narzędzi. Produkt jest dostarczany jako wstępnie zmontowany pierścień samouszczelniający, co ułatwia i przyspiesza proces instalacji. Kluczowe wymiary montażowe obejmują:
Waga jednostkowa produktu wynosi 50,5 kg (według danych katalogowych dla partii/zestawu, prosimy o weryfikację wagi pojedynczej sztuki przy logistyce masowej, jednakże parametr ten wskazuje na masywną konstrukcję elementu). Przyłącze jest zgodne z gwintem DIN-ISO 228 oraz stożkiem uszczelniającym DIN 3865, co zapewnia pełną interoperacyjność z innymi elementami systemu Voss oraz kompatybilnymi akcesoriami innych producentów stosujących te same normy.
Przyłącze Voss 13025SM33WD znajduje zastosowanie przede wszystkim w systemach przewodów hydraulicznych wymagających wysokiej szczelności i odporności na drgania. Dzięki zastosowaniu pierścienia samouszczelniającego, połączenie charakteryzuje się niewielkim ryzykiem wycieku, nawet przy zmiennych obciążeniach dynamicznych. Odporność na korozję uzyskana dzięki powłoce cynkowo-niklowej sprawia, że element ten sprawdza się również w aplikacjach narażonych na działanie wilgoci i czynników atmosferycznych.
Dla klientów o specyficznych wymaganiach, takich jak praca w środowiskach agresywnych chemicznie lub w wysokich temperaturach, dostępna jest opcja wykonania przyłącza ze stali szlachetnej oraz wyposażenia go w uszczelkę Viton. Takie podejście pozwala na elastyczne dopasowanie produktu do najbardziej wymagających warunków pracy w przemyśle maszynowym, motoryzacyjnym oraz rolniczym.
