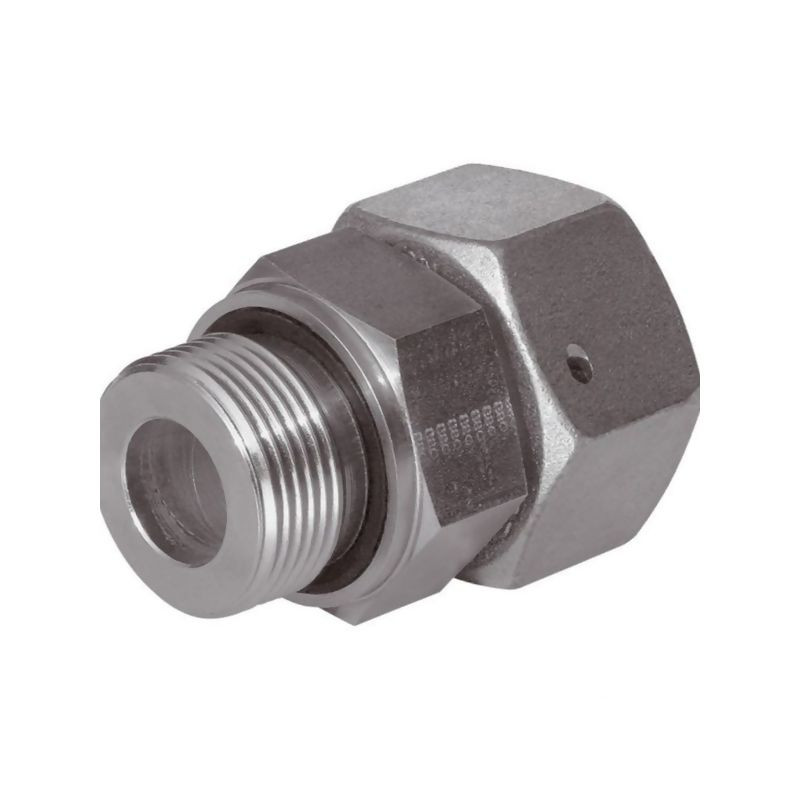

Przyłącze E, 3/8"BSP-18x1,5 -12L

Profesjonalne przyłącze hydrauliczne Voss typu E

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 13212LR38WD, to zaawansowane technologicznie rozwiązanie zaprojektowane do budowy niezawodnych systemów przewodów hydraulicznych. Produkt ten stanowi kluczowy element w instalacjach, gdzie wymagana jest wysoka szczelność oraz odporność na zmienne warunki pracy. Dzięki zastosowaniu wstępnie zmontowanego pierścienia samouszczelniającego, montaż jest nie tylko szybszy, ale także minimalizuje ryzyko błędów ludzkich, co bezpośrednio przekłada się na bezpieczeństwo całej instalacji.

Konstrukcja przyłącza opiera się na sprawdzonej technologii VossRing, która gwarantuje optymalne połączenie z pierścieniem zacinającym. Taka konfiguracja zapewnia doskonałe działanie uszczelniające nawet przy wysokich ciśnieniach roboczych. Produkt charakteryzuje się dużą odpornością na korozję dzięki zastosowaniu wysokiej jakości obróbki powierzchniowej cynk-nikiel, co wydłuża żywotność komponentu w trudnych warunkach eksploatacyjnych, takich jak wilgoć czy obecność czynników chemicznych.

Zastosowanie i specyfikacja techniczna

Przyłącze typu E jest dedykowane do łączenia rur o średnicy 12 mm (seria L) z elementami posiadającymi gwint przyłącza 3/8 cala BSP. Jest to rozwiązanie powszechnie stosowane w maszynach rolniczych, budowlanych oraz w przemyśle, gdzie niezbędne jest przesyłanie cieczy hydraulicznych pod wysokim ciśnieniem. Precyzyjne wykonanie gwintu złączkowego 18x1,5 mm zapewnia stabilność połączenia i eliminuje ryzyko poluzowania się złącza podczas pracy urządzenia.

Kluczowym aspektem bezpieczeństwa jest zgodność parametrów ciśnieniowych z normą DIN 2401. Przyłącze to wytrzymuje ciśnienie nominalne na poziomie 315 bar, a maksymalne ciśnienie PN wynosi aż 400 bar. Takie parametry czynią je odpowiednim do zastosowań w nowoczesnych układach hydraulicznych wymagających wysokiej wydajności.

Kluczowe cechy i korzyści użytkowe

• Wstępnie zmontowany pierścień samouszczelniający – ułatwia montaż i redukuje czas pracy.
• Minimalne ryzyko wycieku – dzięki precyzyjnej geometrii stożka 24° i wysokiej jakości o-ringowi.
• Wysoka odporność korozyjna – powłoka cynk-nikiel chroni przed rdzewieniem.
• Szeroka kompatybilność – idealne do rur 12 mm w serii lekkiej (L).
• Dostępność wersji specjalnych – na zamówienie możliwe wykonanie ze stali szlachetnej lub z uszczelką Viton do aplikacji wymagających szczególnej chemoodporności.

Dane techniczne i wymiary montażowe

Poniżej znajdują się szczegółowe parametry techniczne produktu, które należy uwzględnić podczas projektowania i montażu instalacji:

• Producent: Voss
• Indeks produktu: 13212LR38WD
• Średnica rury: 12 mm
• Seria: L (lekka)
• Gwint przyłącza: 3/8 cala BSP
• Gwint złącza: 18x1,5 mm
• Ciśnienie nominalne: 315 bar
• Ciśnienie PN: 400 bar
• Moment dokręcania: 80 N·m
• Rozwartość klucza (S1/S2/SW3): 22 mm
• Długość gwintu (K): 12 mm
• Długość całkowita (L1/l5): 34 mm
• Średnica zewnętrzna (d7): 21,9 mm
• Obróbka powierzchni: Cynk / Nikiel
• Uszczelnienie: Nakrętka złączkowa ze stożkiem 24° i o-ringiem oraz gwint wkręcany z uszczelnieniem miękkim

Produkt dostarczany jest jako nowa sztuka, gotowa do bezpośredniego montażu. Dzięki precyzyjnie określonym wymiarom kluczy (22 mm) oraz momentowi dokręcania (80 N·m), proces instalacji jest standaryzowany i powtarzalny, co jest kluczowe dla utrzymania jednolitej jakości połączeń w całej instalacji hydraulicznej.
