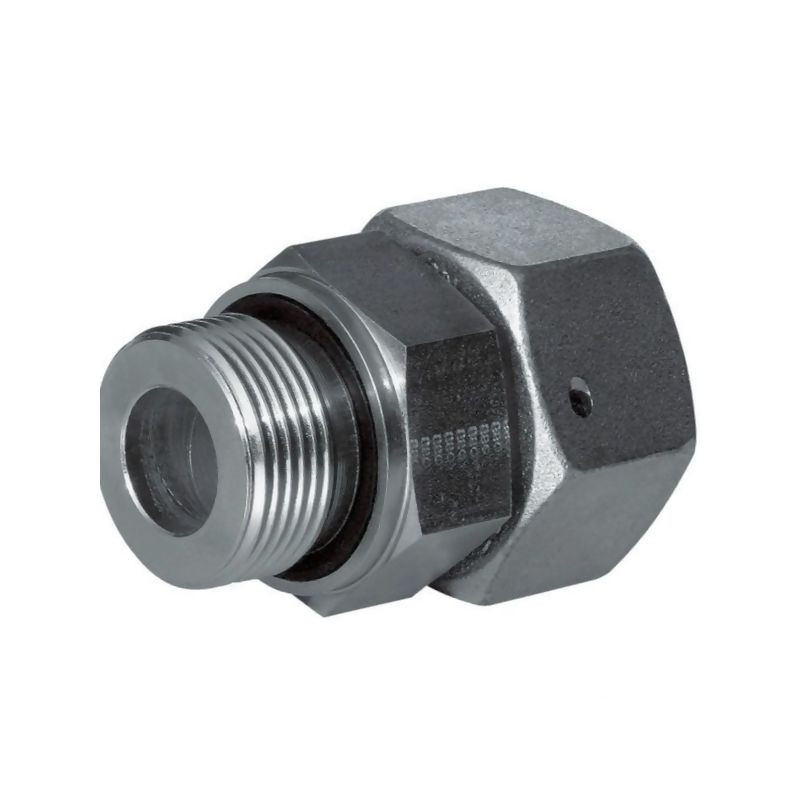

Przyłącze hydrauliczne Voss typu E, seria L, przeznaczone do rur o średnicy 35 mm. Posiada gwint przyłącza M42x2,0 oraz gwint złącza M45x2,0. Element charakteryzuje się wysoką odpornością na korozję dzięki powłoce cynkowo-niklowej oraz ciśnieniem nominalnym 250 BAR. Wyposażony w standardową uszczelkę NBR (opcjonalnie Viton).
Prezentowane przyłącze hydrauliczne marki Voss, oznaczone numerem katalogowym 13035LM42WD, to zaawansowany technicznie element systemów rurowych, zaprojektowany z myślą o wymagających zastosowaniach w przemyśle i hydraulice siłowej. Produkt stanowi integralną część serii L, charakteryzującej się optymalnym połączeniem z pierścieniem zacinającym oraz doskonałymi właściwościami uszczelniającymi. Dzięki zastosowaniu wstępnie zmontowanego pierścienia samouszczelniającego, rozwiązanie to minimalizuje ryzyko wycieków, zapewniając wysoką niezawodność instalacji.
Element ten znajduje szerokie zastosowanie w budowie przewodów hydraulicznych oraz wężów hydraulicznych, gdzie kluczowa jest odporność na wysokie ciśnienia i zmienne warunki pracy. Przyłącze spełnia rygorystyczne normy DIN 2353, a jego gwint jest zgodny z DIN-ISO 228 (R, DIN 259). Stożek uszczelniający oraz pierścień samouszczelniający realizują standard DIN 3865, co gwarantuje pełną kompatybilność z innymi elementami systemów rurowych Voss.
Kluczowym parametrem użytkowym jest zdolność do pracy pod wysokim ciśnieniem nominalnym wynoszącym 250 BAR (PN 250), zgodnie z normą DIN 2401. Moment dokręcania dla tego przyłącza został określony na poziomie 330 N·m, co wymaga stosowania odpowiednich narzędzi i zachowania precyzji podczas montażu.
Przyłącze zostało zaprojektowane do rur o średnicy zewnętrznej 35 mm (seria L). Poniżej znajdują się kluczowe wymiary geometryczne niezbędne do poprawnego doboru i montażu:
Element wykonany jest z materiału o dużej odporności na korozję, poddanego obróbce powierzchniowej cynkowanej oraz niklowanej. Standardowo przyłącze wyposażone jest w uszczelkę miękką wykonaną z NBR (guma nitrylowa), która zapewnia skuteczne uszczelnienie w typowych warunkach eksploatacji. Dla zastosowań wymagających większej odporności chemicznej lub termicznej, na zamówienie dostępna jest wersja z uszczelką Viton. Istnieje również możliwość zamówienia przyłącza w wersji wykonanej ze stali szlachetnej.
