Siłownik 0,0T 5-segmenty, dł. min 630, skok 2480mm

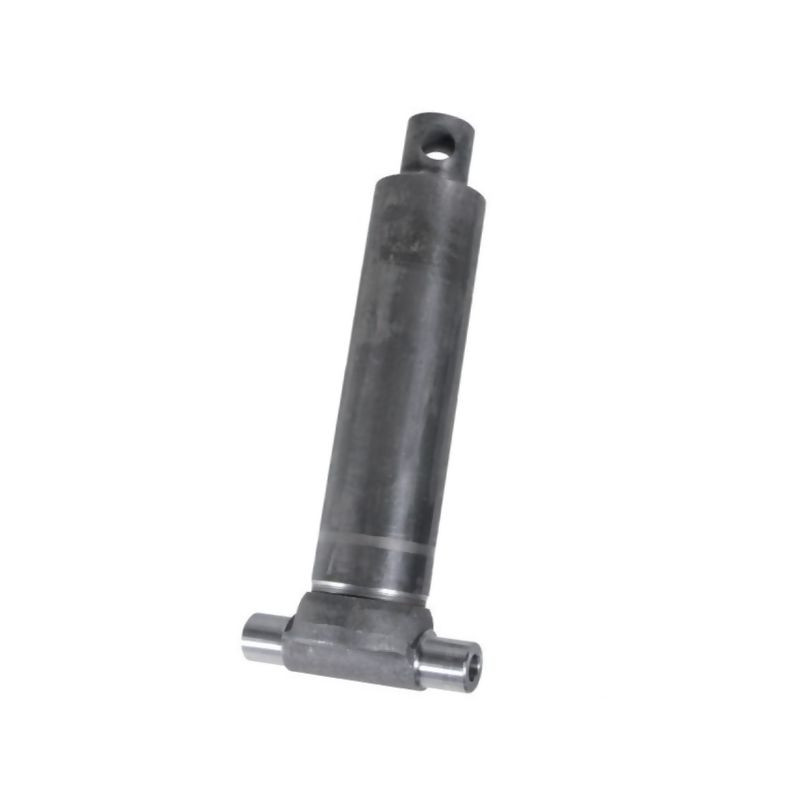

Profesjonalny siłownik teleskopowy Di Natale-Bertelli D3553556F

Szukasz niezawodnego rozwiązania do zabudowy w przyczepach rolniczych lub pojazdach specjalistycznych? Siłownik teleskopowy marki Di Natale-Bertelli, oznaczony indeksem D3553556F (referencja dostawcy TC3556F), to zaawansowany technicznie element układu hydraulicznego, zaprojektowany z myślą o intensywnym użytkowaniu w trudnych warunkach. Produkt ten stanowi kluczowy komponent systemów wywrotowych, zapewniając precyzyjną kontrolę i dużą siłę roboczą przy zachowaniu kompaktowych wymiarów montażowych.

Konstrukcja siłownika opiera się na wysokiej jakości stali konstrukcyjnej S355J2+N, zgodnej z normą DIN 1629. Taki dobór materiału gwarantuje exceptionalną wytrzymałość mechaniczną oraz odporność na odkształcenia podczas pracy pod dużym obciążeniem. Szczególną uwagę zwrócono na ochronę antykorozyjną – powierzchnia cylindra została poddana procesowi pokrycia Tenifer TF1. Ta zaawansowana technologia obróbki cieplno-chemicznej zapewnia twardość powierzchniową na poziomie HV5/12=500/550, co bezpośrednio przekłada się na wysoką odporność korozyjną oraz zwiększoną żywotność elementu, nawet przy narażeniu na wilgoć i czynniki zewnętrzne typowe dla branży rolniczej.

Specyfikacja techniczna i budowa pięciosegmentowa

Syłownik charakteryzuje się konstrukcją pięciosegmentową, co pozwala na uzyskanie dużego skoku roboczego przy stosunkowo niewielkiej długości zabudowy. Jest to rozwiązanie idealne tam, gdzie przestrzeń montażowa jest ograniczona, a wymagany jest duży zakres ruchu. Poniżej przedstawiamy kluczowe parametry techniczne potwierdzone przez producenta:

• Liczba sekcji: 5
• Całkowity skok: 2480 mm
• Długość minimalna (montażowa): 630 mm (wymiar od osi otworu montażowego do końca cylindra oraz do sworznia obrotowego)
• Średnica zewnętrzna cylindra (D): 150 mm
• Waga: 75 kg

Rozkład średnic poszczególnych sekcji teleskopowych został zoptymalizowany pod kątem równomiernego rozłożenia obciążeń:

• Średnica sekcji 1: 61 mm
• Średnica sekcji 2: 76 mm
• Średnica sekcji 3: 91 mm
• Średnica sekcji 4: 107 mm
• Średnica sekcji 5: 126 mm

Wydajność i parametry hydrauliczne

Mimo kompaktowej budowy, siłownik oferuje imponujące parametry udźwigu dla poszczególnych stopni wysuwu. Maksymalne wartości udźwigu wynoszą odpowiednio: 8,1 t dla sekcji 2, 11,7 t dla sekcji 3, 16,1 t dla sekcji 4 oraz aż 22,4 t dla sekcji 5. Prędkość maksymalna tłoczyska została określona na poziomie 0,5 m/s, co zapewnia dynamiczną i sprawną pracę mechanizmu wywrotu.

Uszczelnienie wykonano z poliuretanu, materiału cechującego się wysoką odpornością na ścieranie i dobre właściwości smarne, co jest kluczowe dla długiej żywotności układu hydraulicznego. Gładkość powierzchni tłoczyska wynosi 0.05-0.15 µm, co minimalizuje tarcie i ryzyko uszkodzenia uszczelek podczas pracy.

Montaż i przyłącza

Siłownik jest dostarczany w wersji nielakierowanej, co ułatwia integrację z istniejącymi systemami malarskimi pojazdu lub pozwala na pozostawienie surowej powierzchni zabezpieczonej warstwą Tenifer. Przyłącza hydrauliczne oparte są na gwincie metrycznym M18 o skoku 1.50 mm. Elementy mocujące posiadają otwory montażowe o średnicy 31 mm po stronie tłoczyska oraz 45 mm po stronie cylindra.

Zastosowanie tego modelu znajduje się głównie w budowie pojazdów użytkowych oraz jako siłownik wychylny do przyczep rolniczych. Dzięki doskonałym właściwościom jezdnym i niewielkim wymiarom montażowym, jest to wybór dla profesjonalistów oczekujących niezawodności i trwałości.
