Siłownik dwustronnego działania z mocowaniem 20/32/500, min-max 673-1173mm

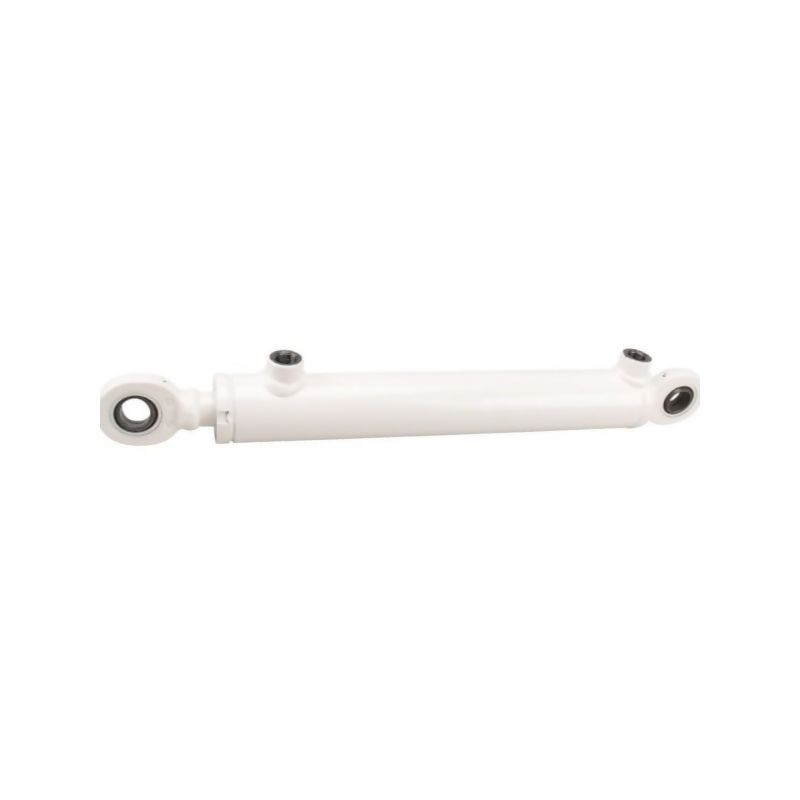

Siłownik hydrauliczny dwustronnego działania D354032500GK – precyzja i wytrzymałość

Prezentowany siłownik hydrauliczny o symbolu D354032500GK to zaawansowane technologicznie urządzenie zaprojektowane do pracy w wymagających warunkach przemysłowych i rolniczych. Jest to jednostka dwustronnego działania, co oznacza, że siła robocza generowana jest zarówno podczas wysuwu, jak i wsuwu tłoczyska. Konstrukcja została przygotowana do natychmiastowego użycia – produkt dostarczany jest w pełni zmontowany, wraz z kompletem niezbędnych mocowań, co znacząco ułatwia i przyspiesza proces instalacji w istniejących układach hydraulicznych.

Kluczowym elementem zapewniającym długą żywotność oraz wysoki poziom bezpieczeństwa pracy jest specjalny pierścień zabezpieczający umieszczony na tłoku oraz innowacyjna konstrukcja całego zespołu. Mechaniczne zabezpieczenie głowicy cylindra pozwala na jej wielokrotny ponowny użytek, co przekłada się na niższe koszty eksploatacji w dłuższej perspektywie. Powierzchnia cylindra została pokryta podkładem, co zwiększa odporność na czynniki zewnętrzne i korozję.

Parametry techniczne i wymiary montażowe

Siłownik charakteryzuje się precyzyjnie dobranymi wymiarami, które determinują jego zastosowanie w konkretnych maszynach. Średnica tłoka wynosi 32 mm, natomiast średnica tłoczyska to 20 mm. Skok roboczy urządzenia wynosi 500 mm. Dzięki takiej konfiguracji, całkowita długość montażowa siłownika w pozycji minimalnej (całkowicie wsunięte tłoczysko) wynosi 673 mm, a w pozycji maksymalnej (całkowicie wysunięte) osiąga 1173 mm.

Rozstaw otworów montażowych jest kluczowy dla poprawnego spasowania z uchami mocującymi maszyny. Minimalny rozstaw otworów montażowych wynosi 673 mm. Średnica otworu montażowego zarówno po stronie tłoczyska, jak i po stronie cylindra, wynosi 15 mm. Dodatkowe wymiary konstrukcyjne obejmują:

• Wymiar od końca cylindra do tulei mocującej: 15 mm
• Wymiar od osi otworu mocowania do końca głowicy: 31 mm
• Rozstaw przyłączy oleju: 532,5 mm
• Długość przyłączy oleju: 16 mm
• Średnica wewnętrzna przyłączy oleju: 12 mm
• Średnica zewnętrzna tulei mocowania: 40 mm

Materiały wykonania i obróbka powierzchni

Trwałość siłownika wynika z zastosowania wysokiej jakości materiałów. Rura cylindra wykonana jest ze stali St52 z tolerancją H10, co zapewnia odpowiednią sztywność i odporność na odkształcenia. Tłoczysko wykonane jest ze stali stopowej 20MnV6 (lub C45) i poddane procesowi chromowania na twardo. Gładkość powierzchni tłoczyska wynosi Ra 0,20 µm (0,2 µm), co minimalizuje tarcie uszczelnień i zapobiega przedwczesnemu zużyciu.

Nakrętka głowicowa wykonana jest z żeliwa (staliwa), a złączka rurowa do spawania oraz przyłącza oleju wykonane są ze stali. Gwint mocowania po stronie tłoczyska to standardowy gwint BSP o średnicy 1/4 cala.

Zakres pracy i wymagania hydrauliczne

Siłownik został zaprojektowany do pracy z olejami mineralnymi klasy HLP o lepkości ISO VG 32 do ISO VG 46. Wymagana czystość medium to ISO 4406 22/20/17 lub NAS 9, co jest standardem w nowoczesnych układach hydraulicznych, chroniącym precyzyjne elementy przed zatarciem.

Ciśnienie nominalne układu wynosi 200 BAR, natomiast maksymalne ciśnienie robocze może osiągnąć 250 BAR. Należy pamiętać, że maksymalne dopuszczalne ciśnienie zależy od obciążenia powodującego wyboczenie tłoczyska. Maksymalne obciążenie promieniowe nie powinno przekraczać 10% siły osiowej. Prędkość wysuwu tłoczyska jest ograniczona do 0,1 m/s, co zapewnia stabilność pracy i kontrolę nad ruchem maszyny.

Urządzenie pracuje w szerokim zakresie temperatur od -25°C do +85°C, co predysponuje je do zastosowań zewnętrznych w zmiennych warunkach atmosferycznych. Siłownik ten jest zamienny z produktami innych marek o zbliżonych parametrach, co ułatwia modernizację lub naprawę sprzętu.
