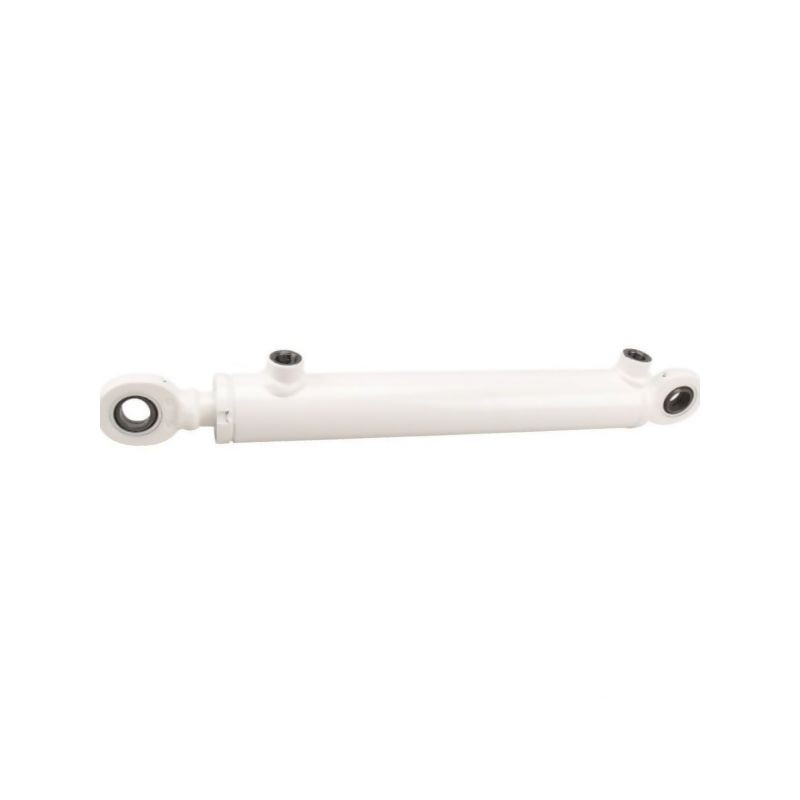

Siłownik dwustronnego działania z mocowaniem 35/70/400, min-max 660-1060mm

Siłownik hydrauliczny dwustronnego działania – precyzja i wytrzymałość w zastosowaniach przemysłowych

Prezentowany siłownik hydrauliczny o referencji D354570400GK to zaawansowane technologicznie rozwiązanie zaprojektowane do pracy w wymagających warunkach. Jest to jednostka dwustronnego działania, co oznacza, że siła robocza jest generowana zarówno podczas wysuwu, jak i wsuwu tłoczyska. Produkt dostarczany jest jako całkowicie zmontowany zestaw, gotowy do natychmiastowego użycia po podłączeniu do instalacji hydraulicznej, co znacząco skraca czas montażu i uruchomienia maszyny.

Kluczowe cechy konstrukcyjne i materiały

Solidna budowa siłownika zapewnia długą żywotność oraz wysoki poziom bezpieczeństwa pracy. Rura cylindra wykonana została ze stali St52 z tolerancją H10, co gwarantuje precyzję pasowania i szczelność. Tłoczysko, wykonane z wysokiej jakości stali 20MnV6 (lub C45), zostało poddane obróbce powierzchniowej poprzez chromowanie na twardo. Gładkość powierzchni tłoczyska na poziomie Ra 0,20 µm minimalizuje tarcie uszczelnień, zapobiegając ich przedwczesnemu zużyciu i wyciekom oleju.

Głowica cylindra posiada mechanizm zabezpieczający, który umożliwia jej ponowny użytk po ewentualnych naprawach lub serwisie. Specjalny pierścień zabezpieczający na tłoku dodatkowo stabilizuje pracę układu. Konstrukcja spawana z nakrętką głowicową wykonaną z jednego elementu (żeliwo) oraz stalowymi złączkami rurowymi zapewnia odporność na drgania i obciążenia dynamiczne.

Parametry techniczne i wymiary montażowe

Siłownik charakteryzuje się następującymi kluczowymi wymiarami, które decydują o jego kompatybilności z istniejącymi maszynami:

• Średnica tłoka: 70 mm
• Średnica tłoczyska: 35 mm
• Skok roboczy: 400 mm
• Rozstaw otworów montażowych (min.): 660 mm
• Maksymalna długość całkowita (przy wysunięciu): 1060 mm (wynikająca ze skoku i wymiarów konstrukcyjnych)
• Średnica zewnętrzna tulei mocowania: 82 mm
• Średnica otworu montażowego (strona cylindra i tłoczyska): 35 mm

Dodatkowe wymiary konstrukcyjne obejmują odległość od końca cylindra do tulei mocującej wynoszącą 15 mm oraz odległość od osi otworu mocowania do końca głowicy równą 61 mm. Rozstaw przyłączy oleju wynosi 439,5 mm, a same przyłącza mają długość 17 mm i średnicę wewnętrzną 25 mm.

Zastosowanie i warunki pracy

Siłownik został zaprojektowany do pracy z olejem mineralnym klasy HLP ISO VG 32 do ISO VG 46. Wymagana czystość medium to ISO 4406 22/20/17 lub NAS 9, co jest standardem w nowoczesnych układach hydraulicznych. Maksymalne ciśnienie robocze wynosi 250 BAR, przy ciśnieniu nominalnym 200 BAR. Urządzenie może pracować w szerokim zakresie temperatur, od -25°C do +85°C, co predysponuje je do zastosowań zewnętrznych oraz w nieogrzewanych halach produkcyjnych.

Maksymalna prędkość tłoczyska została ograniczona do 0,1 m/s, co zapewnia stabilność ruchu i kontrolę nad procesem. Należy pamiętać, że maksymalne obciążenie promieniowe nie może przekraczać 10% siły osiowej, a dopuszczalne obciążenie powodujące wyboczenie zależy od konkretnych warunków montażu i powinno być weryfikowane w odpowiednim oprogramowaniu obliczeniowym.

Główne zalety produktu:

• Gotowy do montażu – całkowicie zmontowana konstrukcja z mocowaniami.
• Wysoka odporność na korozję dzięki chromowanemu tłoczysku i stalowej obudowie.
• Łatwość serwisowania dzięki mechanizmowi zabezpieczającemu głowicę.
• Uniwersalne zastosowanie dzięki standardowym przyłączom BSP (gwint 3/8 cala po stronie tłoczyska).
• Zgodność z innymi markami na rynku jako zamiennik.
