Siłownik hydrauliczny jednostronnego działania, 6 cal., RIV160 Smeraldo

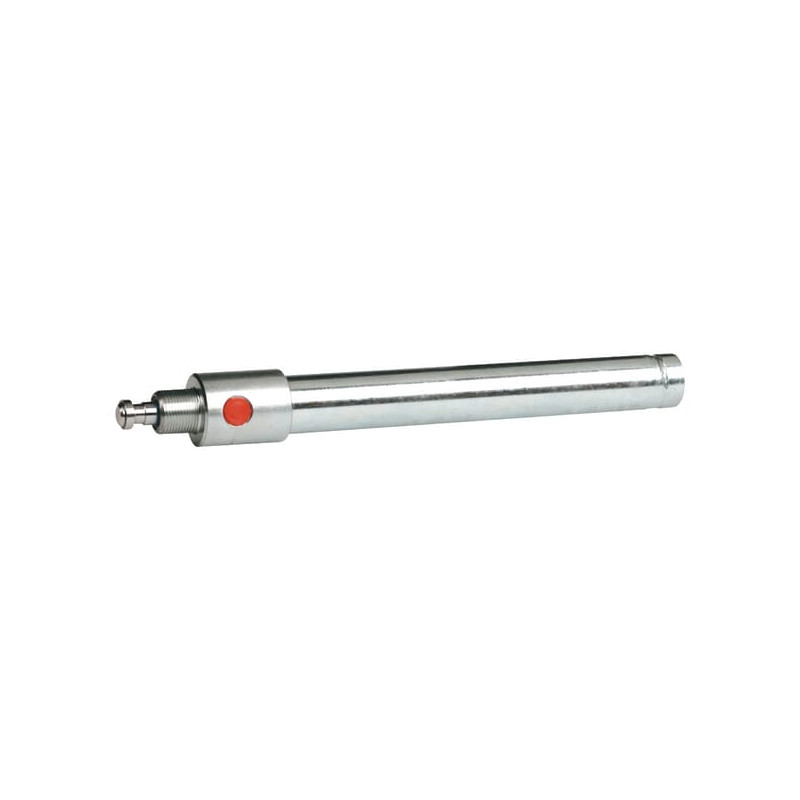

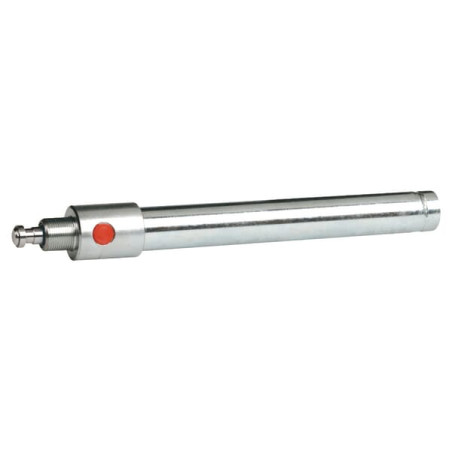

Siłownik hydrauliczny jednostronnego działania Riv 160 Smeraldo

Prezentowany produkt to profesjonalny siłownik hydrauliczny marki Riv, model 160 Smeraldo, zaprojektowany do zastosowań w systemach sterowania przepływem mediów. Jest to kluczowy element napędowy przeznaczony do współpracy z armaturą przemysłową, w tym z zasuwami o średnicy 6 cali. Urządzenie charakteryzuje się solidną konstrukcją i precyzyjnym wykonaniem, co gwarantuje niezawodną pracę w wymagających warunkach eksploatacyjnych.

Siłownik działa na zasadzie jednostronnego działania, co oznacza, że ruch roboczy (wysuwanie tłoczyska) realizowany jest pod wpływem ciśnienia cieczy roboczej, natomiast powrót do pozycji wyjściowej odbywa się zazwyczaj przy udziale sprężyny lub zewnętrznego obciążenia. Taka konstrukcja zapewnia bezpieczeństwo procesu, umożliwiając automatyczne zamknięcie lub otwarcie zaworu w przypadku awarii zasilania hydraulicznego.

Kluczowe parametry techniczne i wymiary

Podstawowym parametrem użytkowym tego modelu jest skok tłoczyska wynoszący 180 mm. Pozwala to na precyzyjne sterowanie elementami wykonawczymi w zakresie niezbędnym dla pełnego otwarcia lub zamknięcia zasuw 6-calowych. Średnica tłoczyska wynosi 16 mm, co zapewnia odpowiednią sztywność i odporność na obciążenia boczne podczas pracy.

Wymiary zewnętrzne i montażowe zostały dobrane tak, aby zapewnić kompatybilność z popularnymi typami armatury. Całkowita długość siłownika w pozycji minimalnej (wsuniętej) wynosi 474 mm, natomiast po pełnym wysunięciu tłoczyska długość ta zwiększa się do 654 mm. Długość samego korpusu cylindra, bez uwzględnienia tłoczyska, to 442 mm.

Istotnym aspektem jest zewnętrzna średnica cylindra, która w tym modelu wynosi 50 mm (oznaczenie B na rysunkach technicznych). Należy zwrócić uwagę na dodatkowy parametr średnicy zewnętrznej wynoszący 6 cali (oznaczenie D), który odnosi się do klasyfikacji armatury, z którą współpracuje ten napęd.

Mocowanie i instalacja

Siłownik został wyposażony w standardowe mocowanie po stronie cylindra. Brak dodatkowych elementów montażowych w zestawie oznacza, że urządzenie jest przygotowane do bezpośredniego przykręcenia do kołnierza lub gniazda armatury zgodnie ze specyfikacją producenta zaworu.

Parametry gwintu mocowania po stronie cylindra są następujące:

• Średnica gwintu: M30
• Skok gwintu: 2,00 mm
• Średnica otworu montażowego (strona cylindra): 30 mm

Tak zdefiniowane parametry mocowania zapewniają stabilne połączenie z korpusami zasuw serii Riv Perla oraz innych producentów stosujących podobne standardy przyłączeniowe dla armatury 6-calowej.

Zastosowanie i kompatybilność

Siłownik Riv 160 Smeraldo znajduje zastosowanie głównie w instalacjach wodociągowych, kanalizacyjnych oraz przemysłowych, gdzie wymagane jest zdalne sterowanie dużymi przepustnicami lub zasuwami. Dzięki jednostronnemu działaniu idealnie sprawdza się w aplikacjach wymagających funkcji bezpieczeństwa (fail-safe), gdzie awaria zasilania nie powinna blokować armatury w pozycji pośredniej.

Produkt jest kompatybilny z szeroką gamą zasuw kołnierzowych i gwintowanych o średnicy nominalnej DN 150 (6 cali). Niezależnie od typu połączenia armatury (kołnierz-kołnierz, gwint-gwint czy mieszane), siłownik dostarcza niezbędną siłę i skok do prawidłowej obsługi mechanizmu zamykającego.

Dane techniczne w skrócie

• Producent: Riv
• Model: 160 Smeraldo
• Typ działania: Jednostronne
• Średnica tłoczyska: 16 mm
• Skok roboczy: 180 mm
• Długość minimalna: 474 mm
• Długość maksymalna: 654 mm
• Długość cylindra: 442 mm
• Średnica zewnętrzna cylindra: 50 mm
• Gwint mocowania: M30 x 2,00 mm
• Otwór montażowy: 30 mm

Zakup siłownika hydraulicznego Riv to inwestycja w trwałość i bezawaryjność systemu sterowania przepływem. Precyzyjne wykonanie i zgodność z normami przemysłowymi czynią go niezastąpionym elementem nowoczesnych instalacji hydrotechnicznych.
