Siłownik jednostronnego działania 30/500, min-max 616-1116mm

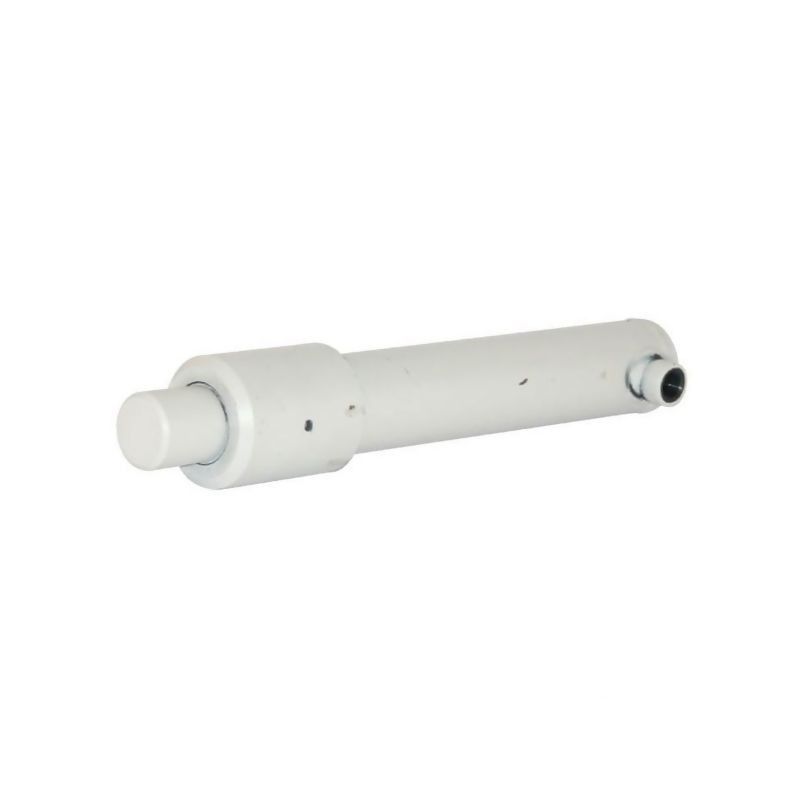

Profesjonalny siłownik hydrauliczny jednostronnego działania D35030500C

Prezentowany produkt to wysokiej klasy siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35030500C i referencją dostawcy EPL30500C. Jest to urządzenie dostarczane w stanie całkowicie zmontowanym, gotowe do natychmiastowej instalacji i eksploatacji w różnorodnych zastosowaniach przemysłowych oraz rolniczych. Konstrukcja tego elementu wyróżnia się innowacyjnym podejściem do inżynierii hydrauliki siłowej, zapewniającym wysoką niezawodność i bezpieczeństwo pracy.

Siłownik charakteryzuje się brakiem fabrycznych mocowań po stronie cylindra oraz po stronie tłoczyska, co klasyfikuje go jako element uniwersalny. Dzięki takiej budowie możliwe jest zastosowanie wszystkich rodzajów zamocowania dostosowanych do indywidualnych potrzeb konkretnej maszyny lub układu hydraulicznego. Elementy są pokryte podkładem, co stanowi solidną bazę pod ewentualne dalsze zabezpieczenia antykorozyjne lub malowanie.

Kluczowe parametry techniczne i wymiary

Podstawowe dane techniczne definiują ten siłownik jako jednostkę o średnicy tłoczyska wynoszącej 30 mm oraz skoku roboczym 500 mm. Całkowita długość konstrukcji jest zmienna w zależności od położenia tłoka, mieszcząc się w zakresie od 616 mm (długość minimalna) do 1116 mm (długość maksymalna). Takie wymiary pozwalają na precyzyjne dopasowanie siłownika do przestrzeni montażowej.

Wymiary szczegółowe, kluczowe dla projektantów układów i mechaników, prezentują się następująco:

• Średnica zewnętrzna cylindra (E): 45 mm
• Średnica zewnętrzna głowicy (H): 60 mm
• Długość głowicy cylindra: 75 mm
• Wymiar od osi cylindra do końca przyłącza oleju (D): 39,5 mm
• Wymiar od końca cylindra do tulei mocującej (G): 23 mm
• Wymiar od końca cylindra do końca tłoczyska (F): 35 mm
• Średnica wewnętrzna przyłączy oleju: 23 mm

Materiały wykonania i trwałość

Długowieczność i odporność na trudne warunki pracy zapewniają zastosowane materiały. Rura cylindra wykonana jest ze stali St52 z tolerancją H10, co gwarantuje precyzję wykonania i szczelność układu. Tłoczysko wykonane ze stali 20MnV6 zostało poddane procesowi chromowania na twardo, osiągając gładkość powierzchni na poziomie Ra 0,25 µm (lub 0,2 µm wg innych danych). Takie wykończenie minimalizuje tarcie i zużycie uszczelnień.

Nakrętka głowicowa oraz prowadnica wykonane są z jednego elementu ze staliwa, co zwiększa sztywność konstrukcji. Przyłącze oleju oraz złączka rurowa do spawania wykonano ze stali. Pierścienie ślizgowe oraz pierścień prowadzący wykonano z tworzywa sztucznego, co zapewnia cichą pracę i dobrą odporność na ścieranie.

Zastosowanie i ograniczenia eksploatacyjne

Siłownik ten pracuje przy ciśnieniu nominalnym 200 BAR, a maksymalne ciśnienie robocze może osiągnąć 250 BAR. Należy jednak pamiętać, że maksymalne dopuszczalne ciśnienie zależy od obciążenia powodującego wyboczenie tłoczyska. Maksymalne obciążenie promieniowe nie może przekraczać 10% siły osiowej. Przed zastosowaniem w specyficznych warunkach zaleca się weryfikację dopuszczalnego obciążenia wyboczeniowego w dedykowanym oprogramowaniu cylindra.

Przyłącza hydrauliczne posiadają gwint mocowania po stronie tłoczyska oraz przyłącze o średnicy 3/8 cala. Dzięki uniwersalnej kategorii zastosowania i solidnej budowie, siłownik D35030500C znajduje zastosowanie w maszynach rolniczych, urządzeniach warsztatowych oraz specjalistycznych instalacjach przemysłowych wymagających precyzyjnego ruchu liniowego.
