Siłownik jednostronnego działania 60/400, min-max 570-970mm

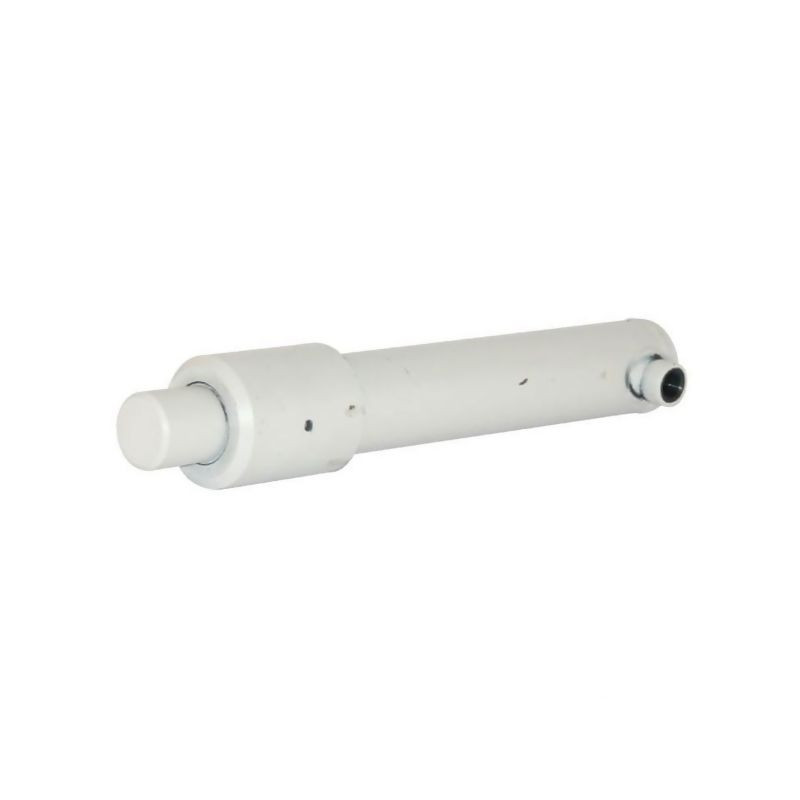

Profesjonalny siłownik hydrauliczny jednostronnego działania D35060400C

Prezentowany produkt to wysokiej klasy siłownik hydrauliczny jednostronnego działania, oznaczony symbolem D35060400C (referencja dostawcy EPL60400C). Zaprojektowany z myślą o wymagających zastosowaniach przemysłowych i rolniczych, charakteryzuje się solidną konstrukcją oraz precyzyjnym wykonaniem. Urządzenie dostarczane jest w stanie całkowicie zmontowanym, co umożliwia jego natychmiastowe wdrożenie do pracy bez konieczności dodatkowej konfiguracji wstępnej.

Kluczowe parametry techniczne i wymiary

Sercem urządzenia jest cylinder o średnicy wewnętrznej 60 mm oraz tłoczysko o skoku 400 mm. Całkowita długość montażowa siłownika jest regulowana w zakresie od 570 mm (długość minimalna) do 970 mm (długość maksymalna), co zapewnia dużą elastyczność przy doborze do istniejących instalacji. Średnica zewnętrzna cylindra wynosi 75 mm, natomiast głowica ma średnicę zewnętrzną 90 mm i długość 103 mm.

Siłownik przystosowany jest do pracy pod wysokim ciśnieniem. Nominalne ciśnienie robocze wynosi 200 BAR, przy czym maksymalne dopuszczalne ciśnienie to 250 BAR. Warto zaznaczyć, że rzeczywiste maksymalne ciśnienie robocze może zależeć od obciążenia powodującego wyboczenie, które należy weryfikować przy użyciu dedykowanego oprogramowania cylindra.

Wytrzymała konstrukcja i materiały

Trwałość siłownika zapewniają zastosowane materiały najwyższej jakości. Rura cylindra wykonana jest ze stali St52 (klasa tolerancji H10), a tłoczysko ze stali stopowej 20MnV6. Powierzchnia tłoczyska poddana została procesowi chromowania na twardo, co gwarantuje gładkość na poziomie Ra 0,25 µm (lub 0,2 µm wg innych danych) oraz wysoką odporność na korozję i zużycie ścierne. Nakrętka głowicowa wykonana jest z żeliwa (staliwa), a złączka rurowa do spawania ze stali.

Konstrukcja cylindra opiera się na rozwiązaniu przykręcanym i spawanym, gdzie nakrętka głowicowa oraz prowadnica stanowią jeden zintegrowany element. Wewnątrz zastosowano pierścienie ślizgowe z tworzywa sztucznego oraz specjalny pierścień zabezpieczający na tłoku, co przekłada się na długą żywotność urządzenia i wysoki poziom bezpieczeństwa pracy.

Zastosowanie i montaż

Siłownik typu EPL-C jest uniwersalny w swoim zastosowaniu. W standardzie produkt nie posiada fabrycznie zamontowanych elementów mocujących ani po stronie tłoczyska, ani po stronie cylindra (typ mocowania: brak). Pozwala to na dowolną adaptację urządzenia do specyficznych potrzeb instalacji. Możliwe są wszystkie rodzaje zamocowania, a przyłącza olejowe wykonane są ze stali z gwintem 3/8 cala.

Przy projektowaniu układu hydraulicznego należy pamiętać o ograniczeniach obciążeniowych. Maksymalne obciążenie promieniowe nie powinno przekraczać 10% siły osiowej. Średnica wewnętrzna przyłączy oleju wynosi 27 mm, a wymiar od osi cylindra do końca przyłącza to 54,5 mm.

Główne zalety produktu

• Całkowicie zmontowany, gotowy do natychmiastowego użycia.
• Wyjątkowa, innowacyjna konstrukcja zapewniająca stabilność pracy.
• Pokryte podkładem elementy zewnętrzne dla lepszej ochrony antykorozyjnej.
• Wysoka gładkość powierzchni tłoczyska zapewniająca szczelność i trwałość uszczelnień.
• Możliwość dopasowania dowolnego rodzaju mocowania zgodnie z indywidualnymi wymaganiami.
• Solidne wykonanie ze stali St52 i chromowanego tłoczyska 20MnV6.
