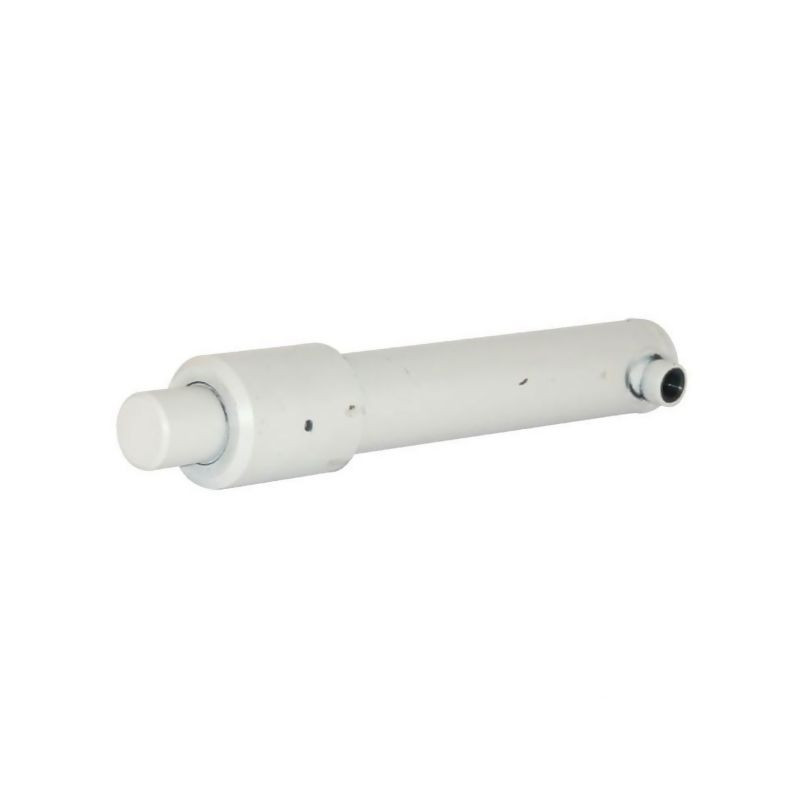

Siłownik hydrauliczny jednostronnego działania o średnicy tłoczyska 30 mm i skoku 350 mm. Całkowicie zmontowany, gotowy do użycia. Długość min. 466 mm, max. 816 mm. Maksymalne ciśnienie robocze 250 BAR. Wykonany ze stali nierdzewnej i chromowanego tłoczyska.
Prezentowany produkt to wysokiej klasy siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35030350C i referencją dostawcy EPL30350C. Został zaprojektowany z myślą o zastosowaniach uniwersalnych, gdzie wymagana jest niezawodność, precyzja oraz wysoki poziom bezpieczeństwa pracy. Konstrukcja typu EPL-C charakteryzuje się innowacyjnym podejściem do budowy elementów wewnętrznych, co przekłada się na długą żywotność urządzenia nawet w trudnych warunkach eksploatacyjnych.
Siłownik dostarczany jest w stanie całkowicie zmontowanym, co umożliwia jego natychmiastowe użycie po podłączeniu do instalacji hydraulicznej. Brak konieczności dodatkowego składania czy regulacji wstępnej oszczędza czas i redukuje ryzyko błędów montażowych. Dzięki zastosowaniu specjalnego pierścienia zabezpieczającego na tłoku, urządzenie zapewnia stabilność pracy i ochronę przed niepożądanymi ruchami elementów wewnętrznych.
Podstawowe wymiary robocze siłownika to średnica tłoczyska 30 mm oraz skok 350 mm. Całkowita długość urządzenia w stanie złożonym (minimalna) wynosi 466 mm, natomiast w stanie wysuniętym (maksymalna) osiąga 816 mm. Warto zwrócić uwagę na specyficzne wymiary montażowe i przyłączeniowe, które są kluczowe przy projektowaniu zabudowy:
Siłownik został wykonany z materiałów o podwyższonej wytrzymałości, dostosowanych do pracy pod wysokim ciśnieniem. Rura cylindra wykonana jest ze stali nierdzewnej 52.0 (odpowiednik St52) z tolerancją H10, co gwarantuje idealną geometrię wnętrza i minimalizuje tarcie. Tłoczysko wykonane jest ze stali 20MnV6 i poddane procesowi chromowania na twardo. Gładkość powierzchni tłoczyska wynosi Ra 0,25 (0,2 µm), co jest wartością zapewniającą doskonałe uszczelnienie i odporność na zużycie.
Nakrętka głowicowa wykonana jest z żeliwa (staliwa), a złączka rurowa do spawania ze stali. Pierścienie ślizgowe wykonano z tworzywa sztucznego, co zapewnia cichą pracę i dobrą smarowalność. Przyłącze hydrauliczne ma gwint 3/8 cala. Konstrukcja cylindra opiera się na rozwiązaniu przykręcanym i spawanym, gdzie nakrętka głowicowa oraz prowadnica stanowią jeden zintegrowany element, co zwiększa sztywność i szczelność układu.
Urządzenie przystosowane jest do pracy w systemach hydraulicznych o wysokich parametrach. Maksymalne ciśnienie robocze wynosi 250 BAR, przy czym ciśnienie nominalne to 200 BAR. Należy pamiętać, że maksymalne dopuszczalne ciśnienie robocze może zależeć od obciążenia powodującego wyboczenie tłoczyska, które należy zweryfikować w odpowiednim oprogramowaniu cylindra dla danej aplikacji.
Siłownik posiada możliwość zamocowania w dowolny sposób, jednak w wersji podstawowej (bez dodatkowych akcesoriów) występuje bez typowych mocowań po stronie cylindra oraz po stronie tłoczyska. Maksymalne obciążenie promieniowe nie powinno przekraczać 10% siły osiowej, co jest standardowym wymogiem dla tego typu siłowników teleskopowych, zapewniającym ochronę przed uszkodzeniem uszczelnień i prowadnic.
Dzięki uniwersalnej kategorii zastosowania oraz solidnej konstrukcji, siłownik D35030350C znajduje zastosowanie w maszynach rolniczych, urządzeniach warsztatowych, prasach oraz w przemyśle, gdzie wymagane jest precyzyjne wypychanie lub podnoszenie ładunków. Pokrycie podkładem zabezpiecza korpus przed korozją zewnętrzną.
